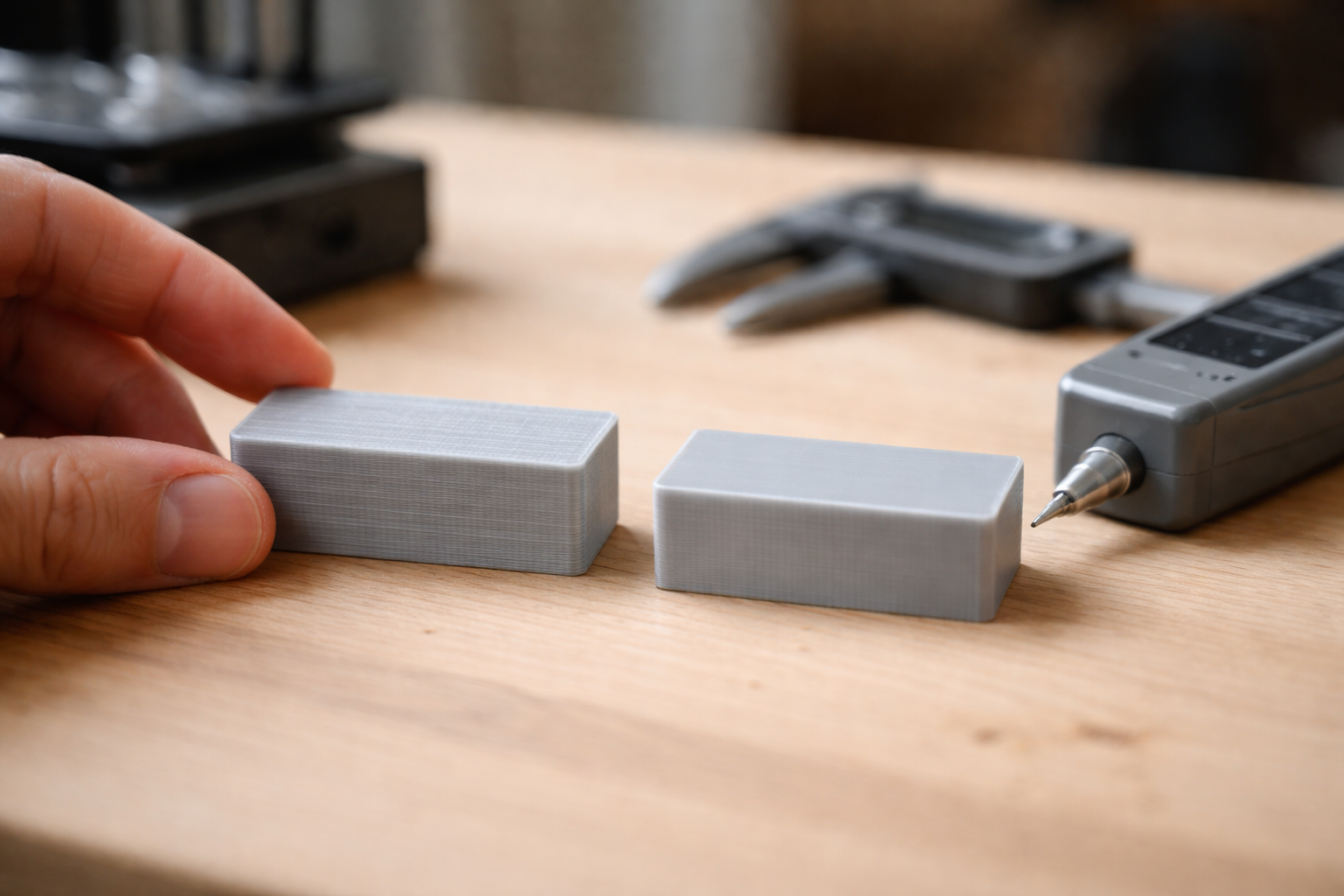

Overfladeruhed (Ra) i 3D-print: sådan forstår du tallene og får glattere overflader

Overblikket: Hvad betyder Ra i 3D-print – og hvornår skal du gå op i det?

Ra er et tal for gennemsnitlig overfladeruhed målt i mikrometer (µm). Jo lavere Ra, jo glattere er overfladen generelt. I 3D-print betyder det i praksis, hvor tydelige laglinjer, riller og små ujævnheder er – og hvor let emnet er at rengøre, tætne eller få til at se pænt ud.

Men Ra er kun én del af historien. To flader kan have samme Ra og alligevel opføre sig meget forskelligt i praksis, afhængigt af mønster, retning og geometri. Derfor handler en god finish ikke kun om at jagte et tal, men om at vælge den rigtige kombination af printindstillinger, efterbehandling og – i nogle tilfælde – helt anden proces.

Hvad betyder Ra i 3D-print?

Ra beskriver den gennemsnitlige afvigelse fra en “ideal” midterlinje langs overfladen. I 3D-print er det en måde at gøre vores oplevelse af ruhed til et målbart tal, så du kan sammenligne prints, dokumentere kvalitet eller opfylde et krav fra en kunde.

Forestil dig, at du kører en lille føler hen over din printede flade. Den bevæger sig op og ned over laglinjer og små toppe og dale. Ra er det gennemsnitlige udsving i højden i µm over en bestemt længde.

Nogle typiske niveauer, hvis vi kun ser på princippet:

• Ra > 10 µm: Meget grov overflade, tydelige lag og struktur.
• Ra ca. 3 – 10 µm: Normal rå 3D-print-overflade, tydelige men acceptable laglinjer.
• Ra ca. 1 – 3 µm: Fin teknisk overflade, laglinjer mindre dominerende.
• Ra < 1 µm: Meget glat, typisk efter kraftig efterbehandling eller anden proces.

Værdierne er vejledende. Den konkrete Ra afhænger af teknologi, materiale, laghøjde, orientering og målemetode. Det vigtige er pointen: lavere Ra er glattere, men tallet siger ikke alt om, hvordan overfladen føles, ser ud eller kan rengøres.

Især i 3D-print får du ofte en “ribbet” overflade med tydelig retning fra lagene. To emner med samme Ra kan derfor være vidt forskellige at tørre af, male eller tætne, fordi dalene ligger anderledes. Se Ra som et nyttigt, men ikke fuldt dækkende værktøj.

Ra, Rz og vennerne: Hvad er forskellen – og hvad skal du bruge hvor?

Ra fortæller dig det gennemsnitlige niveau af ruhed, mens Rz siger mere om de højeste toppe og dybeste dale i overfladen. I 3D-print betyder det, at Ra er godt til at beskrive den generelle finish, mens Rz er bedre, hvis enkelte ujævnheder kan give problemer med tætning, slid eller rengøring.

De mest brugte ruhedsparametre er:

• Ra: Middelruhed. Gennemsnitlig afvigelse fra midterlinjen. God til at beskrive “overall” finish.
• Rz: Gennemsnitsafstand mellem toppe og dale over flere målestræk. Følsom over for enkelte høje toppe eller dybe ridser.
• Rt / Rmax: Total højdeforskel mellem højeste top og dybeste dal i den målte længde. Viser det værste tilfælde.
• Rq: Kvadratisk middelværdi. Minder om Ra, men vægter store afvigelser lidt hårdere.

I praksis kan du tænke sådan:

• Ra til generel finish: Når du bare vil have en “pæn” overflade, eller kunden beder om en normal teknisk overflade.
• Ra + Rz til funktion: Når det er vigtigt, at der ikke stikker toppe op, fx i en tætningsflade, på glideflader eller ved tæt pasform.
• Ra + visuel kontrol til rengøring: Når hygiejne er vigtig, men målet ikke er en ren laboratoriestandard.

Hvis du arbejder med præcise tolerancer og funktionelle flader, giver det mening at kombinere Ra med andre mål eller simpelthen kigge nøgternt på, hvordan delen opfører sig i virkeligheden.

Hvilken Ra-værdi er “god nok” i 3D-print?

“God nok” afhænger helt af, hvad delen skal bruges til. Et kabinet til et hobbyprojekt kan være fint med en relativt ru overflade, mens en tætningsflade, en fødevarekontaktflade eller en poleret designprototype typisk kræver langt lavere Ra og ofte efterbehandling.

Som tommelfingerregel ligger rå FDM-prints væsentligt grovere end klassiske maskinbearbejdede overflader, mens resin- og pulverbaserede teknologier typisk lander lavere fra start.

Vejledende Ra-niveauer og anvendelser

Nogle praktiske holdepunkter:

• Råt, velprintet FDM kan ofte ligge omkring det grovere område i tabellen.
• Resin (SLA/DLP) giver typisk en synligt glattere overflade ved samme laghøjde.
• Typiske hygiejnekrav i fødevare- og procesindustrien ligger omkring Ra 0,8 µm eller lavere på de mest kritiske flader.

Ra-tallene ovenfor er vejledende, fordi målemetode, standard (fx ISO 21920/25178), filtrering og måleretning kan flytte tallet en del. Det vigtige er at matche kravene til det, delen faktisk skal kunne: skal den se godt ud, være let at tørre af, kunne tætne mod en pakning eller glide uden for meget slid?

Hvad kan du forbedre direkte i printet?

Finish bliver nemmest og billigst bedre, hvis du starter i sliceren og ved selve printeren, i stedet for først at finde sandpapiret frem. Små justeringer i laghøjde, orientering, flow, temperatur og mekanik kan gøre enorm forskel på både Ra og det visuelle udtryk.

Nedenfor er en praktisk tjekliste, du kan gå igennem, før du begynder at slibe.

1. Laghøjde: laglinjer og generel ruhed

Laghøjden styrer direkte, hvor “trappet” overfladen bliver. Lavere laghøjde betyder flere, tyndere lag og typisk en glattere profil.

• Hvad du ser: Tydelige laglinjer på skrå og buede flader.
• Grebet: Gå fx fra 0,28 – 0,32 mm ned til 0,16 – 0,20 mm, eller lavere hvis du har tålmodighed.
• Trade-off: Printtid eksploderer, især på høje emner.

Laghøjde løser ikke alt, hvis printeren i forvejen kæmper med flow, vibrationer eller temperatur. Det kan svare lidt til at male oven på løst tapet.

2. Orientering: vælg din “pæne side”

Overfladeruhed i 3D-print er ekstremt retningsafhængig. Flader parallelt med Z-aksen får laglinjer, mens flader der ligger direkte på bed’et, ofte bliver meget pænere.

• Hvad du ser: Sider med “trappetrin”, men top/bund er relativt glatte.
• Grebet: Roter modellen, så de vigtigste synlige eller funktionelle flader vender mod bed’et eller står, så laglinjerne er mindst kritiske.
• Husk: Orientering påvirker også styrke og supportbehov, så det er en afvejning.

Hvis du vil nørde mere i, hvordan orientering og supports påvirker overfladen, er der gode tips i guiden om supports uden tårer.

3. Flow og ekstrudering: ujævn, klumpet eller underfyldt overflade

Forkert flow er en klassiker, når overfladen ser ujævn ud, selv ved lav laghøjde. Overekstrudering giver buler og “elefantfod”, mens underekstrudering giver huller, små riller og svag lagbinding.

• Hvad du ser ved overekstrudering: Rillede, svulmende sider, hvor lagene flyder lidt ud.
• Hvad du ser ved underekstrudering: Små huller, gennemsigtige vægge, ru og ujævn overflade.
• Grebet: Kalibrér e-steps og flow, og mål filamentdiameteren ordentligt.

Vil du have en praktisk opskrift, så kig fx på guiden til flow-kalibrering på en eftermiddag og hvordan du får styr på filamentdiameter.

4. Temperatur og køling: appelsinskal, “sagging” og matte zoner

Fejl temperatur og køling giver meget synlige overfladeproblemer:

• For høj temperatur: Blød og “kogt” overflade, appelsinskal og slørede detaljer.
• For lav temperatur: Dårlig lagbinding, ujævn ekstrudering, mat ru overflade.
• For lidt køling (især PLA): Slørede kanter, hængende broer, buler ved små features.
• For meget køling (PETG/ABS mv.): Layer-split og skrøbelige flader.

Små justeringer på 5 °C ad gangen og målrettet brug af part cooling kan gøre en stor forskel. Husk at teste på en lille prøve, inden du kører et 20-timers print.

5. Mekanik, hastighed og vibrationer

Selv perfekt slicer-setup kan give ru overflader, hvis mekanikken ikke spiller. Løse remme, slør i lejer eller voldsom acceleration giver “ringing” og bølger i overfladen.

• Hvad du ser: Bølgede mønstre omkring skarpe hjørner og på flader, der ligger vinkelret på bevægelsesretningen.
• Grebet: Stram remme, tjek skruer, sænk printhastighed, acceleration og jerk. Overvej input shaping på CoreXY/klipper-opsætninger.

Hvis du kæmper med bølget overflade, er guiden om ringing og input shaping værd at læse. Den går i dybden med, hvordan du balancerer fart og skarphed.

6. Dysevalg og materialer

Størrelsen på dysen og typen af filament ændrer også overfladestrukturen.

• Stor dyse (0,6 – 0,8 mm): Hurtig print, stærke dele, men grovere overflade.
• Standard (0,4 mm): God balance for de fleste dele.
• Lille dyse (0,25 – 0,3 mm): Bedre detaljegrad og bundlinjekvalitet, men langsom.

Nogle materialer, fx kulfiberfyldte PLA/PA, kan føles mere matte og “fine” at røre ved, selv om Ra ikke nødvendigvis er dramatisk lavere. Det er værd at have i baghovedet ved designvalg. Der er flere overvejelser omkring dyse i guiden om valg af 0,4, 0,6 eller 0,8 mm dyse og materialevalg i PLA vs PETG-guiden.

Efterbehandling: Hvordan forbedrer du finish i praksis?

Selv et velkalibreret print har sine begrænsninger. Når du rammer loftet for, hvad laghøjde og orientering kan klare, må du over i efterbehandling: mekanisk, kemisk eller procesbaseret. Valget afhænger af materiale, geometri, krav til Ra og hvor meget tid og penge, du vil bruge.

En god måde at vælge metode på er at spørge: Hvad er mit vigtigste mål? Kosmetisk pænhed, lav Ra, indvendige kanaler eller dokumenteret hygiejne?

1. Slibning, filler og maling (FDM og SLS)

Den klassiske “garage-metode”: sandpapir, primer/filler og maling. Simpelt og billigt, men tidskrævende.

• Fordele: Kræver kun håndværktøj, kan give meget pæne overflader; godt til synlige PLA/PETG-dele.
• Ulemper: Arbejdskrævende, svær på komplekse geometrier og indvendige flader; kan ændre tolerancer.
• Typisk resultat: Fra grov FDM-overflade ned til et niveau, der visuelt ligner en relativt lav Ra, især når primer udfylder dalene.

En god tilgang er at rydde op i geometri og tolerance, før du går amok med sandpapiret. Der er gode tips til at forberede emner i guiden om pasning før slibning og yderligere finishtricks i artiklen om spejlblank vs. appelsinskal-overflade.

2. Glas- og korundblæsning

Blæsning med glasperler eller korund er udbredt til både metal- og plastdele.

• Fordele: Hurtigt på mange emner, udjævner lagstruktur og giver ensartet, mat finish.
• Ulemper: Kræver udstyr, fjerner materiale (kan ændre tolerancer), kan have svært ved dybe lommer og helt indvendige kanaler.
• Typisk resultat: Overfladen bliver ensartet ru og kan i optimerede tilfælde bringes ned i nærheden af det, mange vil betegne som glat teknisk finish.

Blæsning er oplagt til SLS- og FDM-dele, der skal se ensartede ud, uden at du nødvendigvis jager ultralav Ra.

3. Vibrationsafgratning

Vibrationsafgratning (tromling) bruger slibemedier i en vibrerende beholder. Delene roterer mod mediet og bliver gradvist glattere.

• Fordele: God til mange små dele på én gang, kan komme ret langt ned i Ra på robuste materialer.
• Ulemper: Mindre velegnet til meget skrøbelige eller tyndvæggede emner; kan runde skarpe kanter.
• Typisk resultat: Grov FDM/SLS-overflade kan bringes ned til et område, der svarer til en pæn teknisk finish og ofte under Ra 1 µm i optimale setups.

Det er især interessant til serier af funktionelle plast- eller metaldele, hvor du vil have ensartet finish uden manuel slibning.

4. Avancerede procesmetoder (MMP, 3S og lignende)

I industrielt regi findes en række specialiserede processer, fx MMP (Maskin Micro Peening / Micro Machining Process) og 3S-type processer til især metal og tekniske plastdele.

• Fordele: Kan levere ekstremt lave Ra-værdier, helt ned under 0,1 µm på metal; kan gøre nylonoverflader markant mere rengøringsvenlige.
• Ulemper: Dyrere, kræver specialudstyr/leverandør, typisk kun relevant ved industrielle krav.
• Typisk resultat: Fra grov, porøs overflade til næsten spejlblank finish og meget lav Ra på kritiske flader.

Den slags giver først rigtig mening, når du arbejder med serier, hygiejne- eller tæthedskrav, eller du vil konkurrere direkte med CNC-bearbejdede dele på overfladekvalitet.

5. Kemisk glatning og coatings

Nogle materialer kan glattes kemisk, fx FDM-ABS med damp, eller få påført en coating (fx epoxy) for at fylde porer og dalene mellem lagene.

• Fordele: Kan give meget glatte og tætte overflader, gode til beholdere og kanaler.
• Ulemper: Kræver kemihåndtering og god ventilation; coatings kan sprække eller slides; påvirker tolerancer.
• Typisk resultat: Meget lav oplevet ruhed og klart lavere målt Ra på rå FDM-overflader.

Vil du dykke ned i, hvad epoxy faktisk gør ved overfladen, er artiklen om epoxy og kemi et godt sted at starte.

Hvilken efterbehandling skal du vælge?

En enkel beslutningsmodel kunne se sådan ud:

• Jeg vil have det pænt til hobby/prototype: Juster laghøjde og orientering, og brug slibning + primer + maling.
• Jeg vil have ensartet mat finish på mange dele: Kig på blæsning eller vibrationsafgratning.
• Jeg vil have tætte og rengøringsvenlige kanaler: Overvej kemisk glatning eller coating på egnede materialer.
• Jeg skal dokumentere meget lav Ra (fx < 0,8 µm): Overvej avancerede industrielle processer eller helt andre produktionsmetoder.

For mere inspiration til konkrete metoder, kan du se vores kategori om efterbehandling og maling.

Hvordan måler man Ra på 3D-print?

Ra måles typisk med et ruhedsinstrument (profilometer), som trækker en lille føler eller laser hen over overfladen og registrerer højdeforskelle. På 3D-print skal du være ekstra opmærksom på, hvor og hvordan du måler, fordi overfladen sjældent er helt plan eller ensartet.

1. Vælg den rigtige målemetode

• Kontaktprofilometer: En lille diamantspids kører hen over overfladen. God til mange plast- og metaldele, men kan være udfordret på meget bløde eller sarte overflader.
• Kontaktløs måling: Optiske eller laserbaserede systemer, gode til sarte emner og meget små strukturer, men ofte dyrere og mere komplekse.

Til de fleste 3D-printede tekniske emner er et almindeligt kontaktprofilometer et fint udgangspunkt, hvis du kan få adgang til den relevante flade.

2. Vælg måleretning og målelængde

Overfladeruhed måles over en bestemt evalueringslængde, opdelt i én eller flere prøvelængder. I 3D-print er retningen afgørende:

• Måler du på tværs af lagene, får du en højere Ra, fordi du rammer hver “trappe”.
• Måler du langs med lagene, bliver Ra lavere, fordi profilen ser mere jævn ud.

Hvis kravspecifikationen ikke siger andet, giver det god mening at måle i den mest kritiske retning, typisk på tværs af lag. Du skal også sikre, at evalueringslængden passer til overfladens størrelse – små flader kan kræve kortere længder.

3. Vælg gode målepunkter

På 3D-print er det fristende at måle det pæneste sted, men det giver et ubrugeligt tal. Vælg i stedet punkter, der repræsenterer, hvor delen faktisk arbejder:

• Tætningsflader, glideoverflader eller kontaktflader først.
• Flader, der typisk vil være udsat for snavs, væske eller mekanisk kontakt.
• Mindst 3 – 5 målinger på tværs af emnet, hvis du vil have et retvisende gennemsnit.

Indvendige kanaler og meget små flader kan være umulige at nå med en standardføler. Her må du ofte kombinere indirekte måling (fx på prøvekuponer printet med samme indstillinger) med visuel inspektion og eventuelle funktions-tests.

4. Husk dokumentation og usikkerhed

Når du dokumenterer Ra, bør du notere:

• Hvilket instrument og hvilken standard (fx ISO 21920) der er brugt.
• Måleretning i forhold til lag.
• Evalueringslængde og filtrering, hvis det er relevant.
• Hvor mange målinger og hvor på delen.

Det gør tallene sammenlignelige og hjælper dig (eller din kunde) med at forstå, hvorfor samme emne kan give lidt forskellige resultater på forskellige måleopsætninger.

Hvornår er lav Ra vigtig for funktion og hygiejne?

Lav Ra er især vigtigt, når overfladen skal være rengøringsvenlig, tæt, slidstærk eller fri for lommer, hvor snavs og bakterier kan samle sig. Det handler ikke kun om pæne prints, men om funktion: tætte pakninger, rør uden biofilm og overflader, der ikke river pakninger eller moddele i stykker.

1. Hygiejne og fødevarekontakt

I fødevare- og procesindustrien bruges Ra omkring 0,8 µm ofte som en tommelfingerregel for glatte, rengøringsvenlige overflader. I endnu mere krævende applikationer (fx pharma) kan kravet være endnu lavere.

For 3D-print betyder det typisk:

• Rå FDM- og SLS-overflader er for grove uden efterbehandling.
• Resin kan komme tættere på, men kræver stadig styr på wash og cure, så overfladen ikke bliver klæbrig.
• Efterbehandling som vibrationsafgratning, 3S-lignende processer eller polering er ofte nødvendige for at nærme sig de niveauer.

Men: lav Ra er ikke nok alene. Materialet skal være egnet til fødevarekontakt, kemisk stabilt og kunne rengøres med de faktiske rengøringsmidler, du bruger. Og geometrien må ikke have lommer, døde zoner eller skarpe hjørner, hvor snavs og biofilm kan gemme sig.

2. Funktion, friktion og slid

På kontaktflader og glideoverflader kan lavere Ra betyde lavere friktion og mindre slid. Men der er også tilfælde, hvor en let ruhed er en fordel, fx hvis du vil have olie til at hænge ved eller skabe en bestemt friktion.

• Tætningsflader: Kræver ofte relativt lav Ra og fravær af høje toppe, der kan beskadige pakninger.
• Glideflader: Har det ofte bedst med en kontrolleret, lav ruhed, ikke nødvendigvis spejlblank.
• Gribeflader / non-slip: Her kan en højere Ra faktisk være ønskelig.

Brug derfor Ra som et værktøj, ikke som et mål i sig selv. Definér først, hvad overfladen skal gøre, og sæt kravet derefter.

Hvornår er glattere ikke bedre?

Glattere lyder altid lækkert, men ekstra lav Ra koster tid, materiale og tolerance – og kan være fuldstændig unødvendig, hvis overfladen ikke har en kritisk funktion. I mange hobby- og prototypeprojekter er “god nok” finish rigeligt.

En enkel tommelfingerregel:

• Skal overfladen bære, glide, tætne eller rengøres grundigt? Så giver det mening at tænke i Ra, orientering og efterbehandling.
• Er det en skjult flade, et simpelt beslag eller en ren formtest? Så er det sjældent pengene værd at jage ekstra lav Ra.

Hvis du oplever, at din tid forsvinder i slibning, uden at dele rent faktisk fungerer bedre, er det ofte et tegn på, at kravene er sat for stramt. Det kan være smartere at justere designet, printe med anden orientering eller bruge tiden på at kalibrere printeren, så du får konsekvent “pæn nok” overflade direkte fra bed’et. Artiklen om tolerancer i 3D-print er god at kombinere med de overvejelser.

Hvad er dit næste skridt?

Hvis du allerede nu har Ra-krav på tegningerne, giver det mening at:

• Afklare, hvor på delen Ra faktisk er vigtig, og hvor “rå” printerflader er fine.
• Optimere laghøjde, orientering, flow og temperatur, så du starter så tæt på målet som muligt.
• Vælge en efterbehandlingsmetode, der matcher krav og volumen, i stedet for at slibe alt i hånden.
• Sætte et realistisk niveau – måske er Ra 3,2 helt fint til dit beslag, mens Ra 0,8 kun er nødvendigt på få, kritiske flader.

Hvis du mest er nysgerrig på, hvordan du får dine prints til at se mindre “hjemmeprintede” ud, så start med at lege med laghøjde, orientering og slicerprofiler og læs videre i vores artikler om slicer-indstillinger og overfladefinish. Det er ofte de nemmeste timer, du kan investere i pænere prints.
