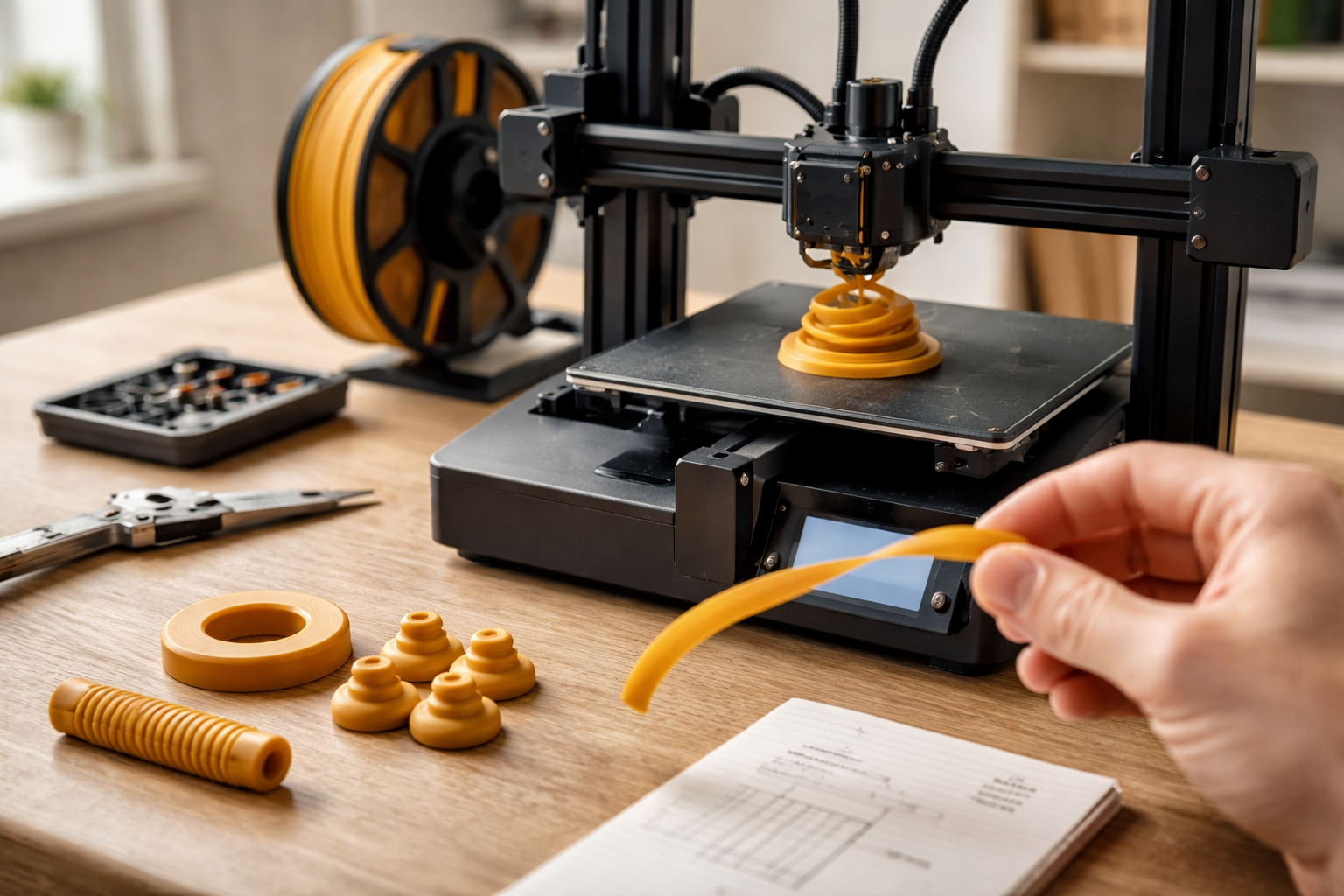

TPU 3D-print: indstillinger, printfejl og design til fleksible dele

Hurtigt overblik: sådan får du TPU til at virke

TPU fungerer bedst, når du printer langsomt, relativt varmt, med tørre ruller og minimal retraction. Et typisk startpunkt er 215-230°C på dysen, 40-60°C bed, 15-30 mm/s hastighed og 0,5-1,0 mm retraction på direct drive (1,5-3,0 mm på Bowden). Vælg TPU omkring 95A til de fleste pakninger, fødder og greb, og justér vægtykkelse, perimeters og infill efter hvor blød eller fast delen skal være.

Hvad er TPU, og hvornår giver det mening at vælge det?

TPU er oplagt, når din del skal kunne bøje, komprimeres og hoppe tilbage i formen igen, samtidig med at den tåler slid og daglig brug. Det er et fleksibelt filament, der kræver lavere hastighed og mere kontrolleret opsætning end PLA og PETG, men til gengæld åbner for pakninger, fødder, greb og støddæmpere, du ikke kan lave i stive plasttyper.

TPU står for termoplastisk polyurethan, en type termoplastisk elastomer. Det betyder, at materialet både er plast og gummi-agtigt: du kan smelte og printe det som PLA, men slutdelen føles elastisk og kan bøjes eller klemmes uden at knække. TPU har typisk:

• Høj elasticitet og god rebound (det finder tilbage til formen)
• God slidstyrke og rivestyrke
• Forholdsvis god kemikalieresistens ift. mange husholdningsmidler og olie
• Fin lagadhæsion, når det printes varmt nok og med stabil ekstrudering

Du vælger typisk TPU frem for PLA/PETG, når delen:

• Skal tætne (pakninger, O-ringe, dæksler med prespasning)
• Skal dæmpe stød eller vibrationer (maskinfødder, vibrationsisolatorer)
• Skal give greb eller komfort (håndtag, knapper, anti-slip pads)
• Skal bøjes frem og tilbage mange gange uden at revne

Til klassiske, stive funktionelle dele som beslag, gear, arme og lignende er TPU sjældent det rigtige. Her er PLA, PETG eller nylon ofte bedre valg. Omvendt er TPU ofte nemmere at printe end helt bløde TPE-varianter, så hvis du både vil have fleksibilitet og en nogenlunde tilgivende printoplevelse, er TPU normalt et godt kompromis.

Hvilken TPU-shore skal du vælge til pakninger, fødder og greb?

Til de fleste hverdagsdele i TPU er en shore-hårdhed omkring 95A et godt allround-udgangspunkt. Vælg blødere (fx 85A), hvis delen skal komprimeres let eller føles meget gummiagtig, og vælg hårdere eller semi-stive varianter (fx 65D), hvis delen skal være mere formstabil, men stadig have lidt give.

Shore-skalaen er en måde at måle blødhed på. De fleste hobby-TPU’er er angivet i Shore A:

• Lavt tal (fx 80-85A): Meget blød, let at klemme flad
• Højere tal (fx 95-98A): Fastere, stadig fleksibel, men ikke “slatten”

Shore D bruges til hårdere, semi-stive materialer. En TPU omkring 65D føles mere som en hård, men marginalt fleksibel plast, ikke som gummi.

En vigtig detalje: jo blødere TPU, jo mere udfordrende er det typisk at printe. Blød 85A på en Bowden-printer kan være ren masochisme, mens 95A på en direct drive ofte kører fint med fornuftige indstillinger. Er du ny i fleksibelt filament, så start klart i den faste ende (95A) og arbejd dig blødere ned, hvis funktionen kræver det.

Printeropsætning: gør filamentvejen TPU-venlig

TPU kræver en ren, lukket og så friktionsfri filamentvej som muligt. Hvis der er sprækker, skarpe knæk eller meget modstand, vil TPU’en bule ud, klemme sig fast eller give ujævnt flow og under-ekstrudering, længe før du når gode prints.

Det vigtigste valg er ekstruder-type:

• Direct drive-ekstruder: Filamentet fødes direkte ned i hotenden. Kort vej, bedre kontrol – klart lettest til TPU.
• Bowden-ekstruder: Filamentet skubbes gennem et længere PTFE-rør. Mere friktion, mere kompression og tilbageslag i systemet.

Med direct drive kan du normalt printe både 95A og 85A uden store problemer, hvis resten af opsætningen spiller. Med Bowden skal du typisk:

• Vælge en hårdere TPU (95A eller endnu stivere)
• Holde hastighed i den lave ende (omkring 15-20 mm/s)
• Være meget opmærksom på retraction og ikke overdrive den

Inden du overhovedet starter sliceren, så tjek:

• Filamentvej: Ingen åbne sprækker mellem ekstruder og hotend. PTFE-rør skal være skåret pænt plant og sidde helt tæt.
• Klem-tryk i ekstruderen: For stramt giver klemte, deformerede filamenter; for løst giver slip og under-ekstrudering. Med TPU er det ofte bedre med en smule lavere tryk end ved PLA.
• Spolefriktion: TPU kan “hænge fast” på spolen. Sørg for, at rullen kan dreje frit uden ryk.
• Første lag: For lav Z-offset og for hårdt klemt første lag kan få TPU til at bue sidelæns. En god first-layer-guide, fx denne om første lag, er guld værd.

Hvis du ofte kæmper med tilstopninger eller uforudsigeligt flow i TPU, er et direct drive-kit eller en opgraderet hotend/filamentvej ofte en mere effektiv løsning end at nørkle uendeligt med slicer-indstillinger.

Basale TPU-indstillinger i sliceren: startprofil der virker

TPU printes typisk bedst lidt varmere og markant langsommere end PLA, med meget lav retraction og jævnt flow. Brug følgende som en praktisk startprofil og justér én ting ad gangen, hvis noget ikke ser rigtigt ud.

Temperatur og bed

Et godt udgangspunkt for de fleste TPU’er er:

• Nozzle: 215-230°C (prøv fx 220°C som start)
• Bed: 40-60°C (fx 50°C som start)

Hvis lagene ikke binder ordentligt, eller printet ser under-ekstruderet ud, kan du øge dysens temperatur i trin på 5°C. Ser du meget stringing, kan du først kigge på fugt og retraction, før du sænker temperaturen lidt.

Hastighed

Hastighed er ofte forskellen på “TPU er umuligt” og “det kører bare”. Start lavt:

• Perimeterhastighed: 15-25 mm/s
• Infill: 20-30 mm/s
• Første lag: 10-15 mm/s

Hvis du ser under-ekstrudering, ujævne lag eller klik i ekstruderen, så skru hellere ned for hastigheden end op for temperaturen til at begynde med.

Retraction og flow

Med TPU skal retraction være forsigtig, fordi materialet kan blive klemt sammen i ekstruderen. Start fx her:

• Direct drive: 0,5-1,0 mm retraction distance, 15-25 mm/s retraction speed
• Bowden: 1,5-3,0 mm distance, 20-30 mm/s speed

Oplever du tilstopning, hakken i ekstruderen eller tydelig kompression i filamentet, så sænk retraction (både distance og hastighed) før du justerer andre ting. Mange klarer sig fint med næsten ingen retraction på TPU, især på direct drive.

Flow (extrusion multiplier) bør starte på 100 %. Hvis topflader ser tynde ud, eller vægge er hule, kan du øge i små trin (102-105 %). Er der tydelige buler og blobs, så reducér flow lidt.

Dyse-størrelse

Du kan godt printe TPU med en 0,4 mm dyse, men en 0,6 mm dyse giver ofte:

• Mere stabilt flow
• Mindre risiko for tilstopninger
• Stærkere, mere ensartede vægge

Hvis du vil dykke i fordele og ulemper ved dysevalg, er artikler som denne om 0,4 vs. 0,6 vs. 0,8 mm dyser og argumentet for større dyser gode bagtæpper.

Fugt: sådan opbevarer og tørrer du TPU

TPU suger fugt fra luften, og det mærkes direkte på printkvaliteten. Fugtigt TPU giver mere stringing, bobler og mat, ru overflade og kan også svække lagadhæsionen. Derfor bør TPU opbevares tørt og ofte tørres, især hvis rullen har stået åben i dage eller uger.

Typiske tegn på fugt i TPU-print:

• Små bobler og “pops” fra dysen under print
• Meget kraftig stringing mellem dele og bevægelser
• Mat, ru overflade i stedet for jævne lag
• Generelt uroligt flow, selv ved lave hastigheder

En praktisk tørreprocedure for TPU er:

• 50-55°C i 4-6 timer i filamenttørrer, ovn med præcis styring eller maddehydrator
• Hold døren lukket, og lad rullen køle langsomt ned i tør beholder bagefter

Til daglig opbevaring er lufttætte beholdere med silica-gel en oplagt løsning. Hvis du vil nørde lidt mere i, hvad fugt gør ved filament, og hvordan du bygger et “filament-hjem” der passer til dansk stuevejr, så kig på fx denne dybere gennemgang af fugt eller guiden til et kontrolleret filamentmiljø.

Typiske TPU-fejl: stringing, under-ekstrudering m.m. (og hvad du skruer på først)

De fleste TPU-problemer kan spores tilbage til for høj hastighed, for aggressiv retraction, fugt eller en besværlig filamentvej. Hvis du systematisk justerer temperatur, hastighed, retraction, flow og først derefter hardware og fugt, kan du næsten altid redde et dårligt TPU-print.

Hvis du vil nørde mere i enkelte fejl, er guides som stringing-guiden og indlægget om under- og over-ekstrudering gode at have ved siden af. Principperne er de samme, men TPU er mindre tilgivende overfor for hurtige og for store justeringer.

Design af pakninger, fødder og greb i TPU

Pakninger skal først og fremmest være tætte og kunne komprimeres kontrolleret. Fødder skal absorbere vibrationer uden at synke i bund, og greb skal være behagelige at holde om uden at føles sjaskede. Det er funktionen, der styrer både shore-valg og geometri, ikke omvendt.

Designprincipper for TPU-pakninger og tætninger

En god TPU-pakning skal:

• Have nok materiale til at holde form mellem spændingspunkter
• Kunne komprimeres 10-30 % uden at blive mast helt flad
• Slutte tæt mod modfladen, også hvis tolerancerne ikke er perfekte

Praktiske retningslinjer:

• Shore: 95A som udgangspunkt, 85A til lavt spændte eller meget ujævne kontaktflader
• Vægtykkelse: mindst 1,5-2,0 mm til små pakninger, op til 3-4 mm til større flader
• Perimeters: 3 vægge for tæthed og robusthed
• Infill: 100 % eller meget højt (≥70 %) i selve tætningszonen
• Tolerancer: typisk 0,2-0,4 mm negativt spil (delen en anelse større end åbningen) for at sikre prespasning

Til dimensioner og spil er det værd at se på generelle toleranceregler, fx i artiklen om spilrum og pasning eller den mere overordnede guide til tolerancer i FDM. TPU tilgiver lidt, men det er stadig mekanik.

Design af fødder og vibrationsdæmpere

En god TPU-fod skal være stabil i sideretningen, men eftergivende i højden, så den kan absorbere vibrationer. Her arbejder du med geometri og indre struktur som “fjeder”.

Prøv fx:

• Shore: 90-95A
• Fodhøjde: 8-20 mm afhængigt af last og ønsket dæmpning
• Vægtykkelse: 2-3 mm ydre væg
• Perimeters: 3 vægge for stabilitet
• Infill: 15-30 % med gyroid eller cubic for fjeder-effekt

Vil du have kraftig dæmpning, kan du designe indvendige hulrum, ribber eller lameller, der kan komprimeres. Tænk på, hvor belastningen går igennem delen (load path), og læg materialet dér, hvor det skal bære, ikke overalt.

Design af greb, håndtag og anti-slip-dele

Greb i TPU skal føles faste i hånden, men have en smule give, så de er behagelige og skridsikre. For blød TPU eller for tynde vægge kan hurtigt føles slatne.

Et solidt udgangspunkt:

• Shore: 90-95A
• Vægtykkelse: 2-3 mm yderst, evt. med hårdt plast-indlæg indeni
• Perimeters: 3-4 (du vil gerne have en “solid skal”)
• Infill: 30-50 % gyroid eller cubic for en kombination af støtte og fleks
• Overflade: Mønstre (riller, knopper, tekstur) giver bedre greb end helt glat

En effektiv strategi er at printe den bærende kerne i PLA/PETG og kun lave selve grebsoverfladen i TPU, som “coating” eller snap-on-del. Her er erfaring med snap-fit og tolerancer direkte brugbar.

Mini-beslutningsmodel: pakning, fod, greb

Vægtykkelse, perimeters og infill: sådan styrer du stivhed og fleks

Tykkere vægge og flere perimeters gør TPU-delen mere robust, tæt og stiv, mens lavere infill og mere åben geometri gør den blødere og mere eftergivende. Det er ofte langt mere effektivt at ændre geometri og infill end at skifte til en helt anden shore.

Vægge og perimeters

Et par enkle tommelfingerregler:

• 2 perimeters: Minimum til små, ikke-kritiske dele
• 3 perimeters: God standard til pakninger, fødder og greb
• 4+ perimeters: Bruges hvor du vil have en tykkere, næsten massiv skal

Vægtykkelsen er typisk perimeters × linjebredde. Med 0,4 mm dyse og 3 vægge får du ca. 1,2 mm væg. Med 0,6 mm dyse og 3 vægge får du 1,8 mm. Det mærkes tydeligt i stivhed.

Infill og mønster

Infill bestemmer, hvor meget materialet inde i delen kan “give efter”. Ved TPU giver det mening at ligge lavere end du måske er vant til fra PLA:

• 10-20 % infill: Meget blødt, egnet til støddæmpning
• 20-30 %: God balance til fødder og greb
• 40-60 %: Mere stift, men stadig med fleks
• 70-100 %: Næsten massiv, til tætningszoner og slidflader

Mønstre som gyroid og cubic er særligt velegnede, fordi de giver en fjederagtig struktur i alle retninger. Honeycomb kan også fungere, men er ikke altid lige så isotrop i responsen.

Lille “hvis du vil have X, så gør Y”-oversigt

Test og justér din TPU-del, før du printer “den rigtige”

TPU-dele bør næsten altid testprintes i små, simple versioner, før du investerer mange timer og hundrede gram i fuldskala. Små testkuponger kan afsløre, om fleks, pasform og kompression er rigtige, så du kan justere shore, geometri eller indstillinger i ro og mag.

3-5 nemme testprints

• Pasforms-klods: En lille cylinder eller firkant, der skal passe i din modpart med samme tolerancer som den endelige del. Tester, om dimensioner og prespasning er OK.
• Kompressions-strimmel: En smal TPU-strimmel med samme tykkelse som din pakning. Læg den mellem to plane flader og spænd let – se hvor meget den komprimeres, og om den springer tilbage.
• Mini-fod: En enkelt, skaleret ned version af din fod, som du kan sætte under det rigtige udstyr. Tester vibration, nedbøjning og stabilitet.
• Halvt greb: Print kun halvdelen af et håndtag, hold om det, og bed evt. en anden teste komforten.

Hvis du ofte designer funktionelle reservedele som pakninger og fødder til eksisterende produkter, kan du hente inspiration i erfaringer med 3D-printede OEM-erstattere. Logikken er den samme: små, målrettede tests sparer både tid og filament.

TPU, TPE og andre alternativer: hvad skal du vælge?

TPU er ofte det bedste valg, når du vil have fleksibilitet uden at gøre printet unødigt svært. TPE og meget bløde materialer kan være mere fleksible, men de er tydeligt sværere at styre i de fleste hobbyprintere. PLA og PETG er derimod meget nemmere at printe, men langt mindre eftergivelige.

Overordnet kan du tænke sådan her:

• TPU (typisk 90-95A): God balance mellem fleks og printbarhed. Ideel til pakninger, fødder, greb og støddæmpere.
• Blød TPE (lav Shore A): Meget blød, nærmest silikoneagtig følelse. Bruges, når maksimal blødhed er vigtigere end nem produktion.
• Semi-stiv TPU (65D): Midt imellem klassisk plast og fleksibel gummi. God til stødabsorberende, men formstabile dele.
• PLA/PETG: Stive, let-printede standardmaterialer. Bruges, når delen ikke behøver at være fleksibel.

Står du og vakler mellem TPU og TPE, så spørg dig selv: “Er det vigtigere, at delen er så blød som muligt, eller at jeg rent faktisk kan printe den uden konstant fejlsøgning?” I mange hobby-scenarier vinder TPU det kompromis.

Hvad du kan gøre nu: trin-for-trin næste gang du vil printe TPU

For at samle det hele, kan du bruge denne korte tjekliste næste gang du vil lave en fleksibel del:

1. Vælg shore ud fra funktion: 95A til de fleste pakninger, fødder og greb, blødere kun hvis nødvendigt.
2. Tjek printeropsætning: lukket filamentvej, rimeligt klem-tryk, fri spolebevægelse, helst direct drive.
3. Tør rullen, hvis den har stået åben, eller hvis du ser tydelig stringing/bobler.
4. Start med 220°C/50°C, 15-25 mm/s og minimal retraction. Justér én ting ad gangen.
5. Design med 2-3 mm vægtykkelse, 3 perimeters og 20-30 % gyroid/cubic til de fleste dele.
6. Print små testkuponger: pasform, kompression eller mini-fod, før du går i fuld størrelse.

Hvis du vil dykke endnu mere ned i TPU-specifikke profiler og praktiske eksempler, er guiden om at tæmme TPU og få fleksible prints til at virke første gang et godt næste skridt.
