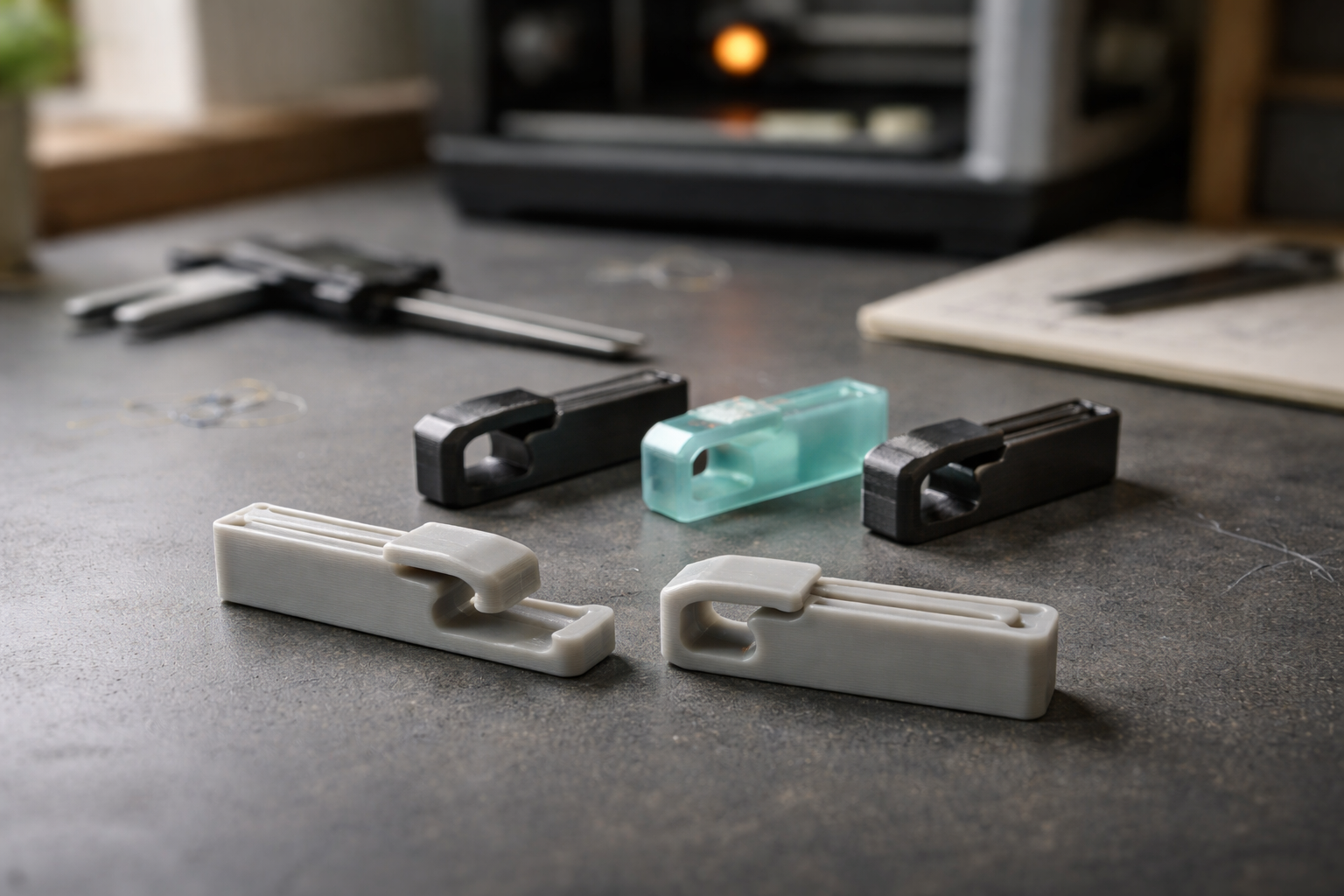

Snap-fit til 3D-print: designregler, tolerancer og testmetoder

Hvorfor snap-fit i 3D-print er fedt (og frustrerende)

Snap-fit, kliksamlinger, clips – kært barn, mange brudte plastikdele.

En snap-fit samling er en forbindelse, hvor en fleksibel tap, arm eller krog bøjes lidt, glider hen over en kant og klikker på plads i en modpart. Ofte ind i en fordybning eller et underhak. Når spændingen slipper igen, låser geometrien delene sammen uden skruer eller lim.

Det er genialt til:

• covers og enclosures til elektronik
• låseklips på bokse og låg
• små beslag, clips og kabelholdere
• prototyper hvor du vil kunne samle og skille ad mange gange

Men: i 3D-print er det sjældent plug-and-play første gang. Pasform, lagretning, materiale og små mm-forskelle gør hele forskellen på “lækkert klik” og “knækket ved første forsøg”.

Her får du en samlet, praktisk guide: fra grundlæggende snap-fit typer, konkrete designregler og tolerancer til et workflow for test og iteration, så du kan designe kliksamlinger med vilje – ikke held.

Snap-fit, press-fit og “bare pasform” – hvad er forskellen?

Før vi går i detaljer, er det vigtigt at skille nogle begreber ad.

• Snap-fit / kliksamling: En fleksibel del bøjes midlertidigt og klikker forbi en kant eller ind i et underhak. Geometrien låser delene, ofte med et tydeligt klik. Kan være permanent eller demonterbar.
• Press-fit: To stive dele, der presses sammen pga. lille interferens (negativ clearance). Ingen fleksibel krog eller underhak, bare friktion og deformation i materialet.
• Generel pasform: Dele der skal passe sammen uden at låse (fx et låg der blot hviler i en rabat). Her handler tolerancer mere om “slør” og æstetik end om låsning og fleks.

Snap-fit adskiller sig ved, at du designer fleks i en del af geometrien. Det er den fleks, vi skal have styr på – sammen med tolerancerne.

Hvis du vil dykke dybere i forskellen på spilrum, stram pasning og generelle tolerancer, kan du med fordel læse guiden om tolerancer i 3D-print som supplement.

De vigtigste snap-fit typer til 3D-print

Der findes mange varianter, men tre klassiske typer går igen og dækker 95 % af det, du vil lave i FDM/SLA:

Cantilever snap-fit (den klassiske krog)

Cantilever er den mest almindelige type – og typisk den bedste til 3D-print.

Her har du en arm, der er fastgjort i den ene ende og fri i den anden. I spidsen sidder en krog eller knop, der glider over en kant og klikker ind i en fordybning.

Bruges typisk til:

• låseklips på æsker, små coverlåse
• clips der klemmes ned over en kant
• snap-låse på hængsler og beslag

Fordele: meget fleksibel geometri, let at justere styrke via længde og tykkelse, og nem at modellere i almindelig CAD.

Annular snap-fit (ring eller cirkulær lås)

Annular snap-fit bruger en næsten cirkulær deformation – ofte kaldet “hoop strain”. Tænk låg på en plastikbøtte, der klikker rundt hele kanten.

Typisk brug:

• runde bokse med kliklåg
• ringformede holdere, hvor en krave klikker ind i en rille hele vejen rundt

Fordele: belastningen deles om hele omkredsen, så du kan få en ret stærk lås selv med relativt små udsving i geometri. Kræver dog, at delene er ret nøjagtige i diameter og rundhed – så printteknologi og kalibrering betyder meget.

Torsional snap-fit (bøjning via vrid)

Torsional snap-fits bruger vrid (torsion) i stedet for ren bøjning. Fx en lille arm, der sidder på en aksel og vrides, når du klikker den på plads.

Det er mindre udbredt i hobby-3D-print, fordi geometrien ofte er mere kompleks og sværere at få stærk i FDM-lagretninger. Men du kan støde på det, fx i mekanismer eller hvor der er begrænset plads til en lang cantilever-arm.

Til 3D-print i hjemmemiljø er det oftest cantilever og annular, du skal fokusere på. Resten er nice to know.

Designregler: sådan bygger du en stærk snap-fit geometri

Snap-fit handler om kontrolleret fleks. Geometrien skal kunne bøje igen og igen uden at knække, og spændingen skal fordeles pænt i stedet for at samle sig i ét skarpt hjørne.

Tykkelse og længde på cantilever-armen

Armens tykkelse og længde bestemmer, hvor meget kraft der skal til for at bøje den – og hvor meget den kan tåle.

• Tykkelse ved basen: Flere kilder peger på min. ca. 1 mm for lette belastninger. I praksis er et godt startområde til FDM ofte omkring 1,2 til 2,0 mm ved basen for små til mellemstore klips.
• Længde: En længere arm giver mere fleks for den samme tykkelse. Hvis dit snap-fit virker for stift, er det ofte nemmere at gøre armen lidt længere end bare tyndere.

Tom fingerregel: hvis du vil have et blødt klik, så sigt efter lidt længere arm og moderat tykkelse. Kort og tyk arm er opskriften på “knækker ved første klik”.

Hook-geometri: vinkel, højde og afrunding

Selve krogen (hook’en) er det, der griber fat i modparten. Her er det små vinkler og radier, der gør forskellen.

• Indløbsflade: Den side, der først rammer kanten, når du samler. Giv den en tydelig taper (skrå flade), så armen let glider op over kanten. Fx 20-30 grader i forhold til bevægelsesretningen som udgangspunkt.
• Låseflade: Den flade, der holder delen på plads. Her ønsker du en kraftoverførsel, der ikke automatisk presser delen ud igen. Ofte en stejl vinkel (tæt på lodret i forhold til kraftretningen).
• Hook-højde: Jo højere krog, desto hårdere klik og større risiko for overstress. Start moderat og juster via testprints.

Tapering: gradvis ændring i tykkelse

En god cantilever-arm er sjældent helt rektangulær.

Ved at tape armen (altså gøre den tykkere ved basen og tyndere mod spidsen) flytter du spændingen væk fra den faste indspænding og fordeler den bedre langs armen.

Eksempel:

• Tykkelse ved basen: ca. 1,8-2,0 mm
• Tykkelse ved spidsen: ca. 1,0-1,2 mm

Det giver en arm, der kan bøje, uden at hele belastningen samler sig i en tynd hals helt inde ved basen.

Fillets og afrundinger: fjern skarpe spændingskoncentratorer

Den mest klassiske fejl i snap-fits: skarpe indvendige hjørner, især ved armens indspænding.

Når du har et skarpt indvendigt hjørne, koncentrerer du spændingerne ekstremt meget i det punkt. I FDM betyder det ofte brud præcis der, fordi lagene i forvejen er den svage retning.

Derfor bør du:

• altid lave fillets (afrundinger) der, hvor armen vokser ud af basen
• afrunde overgangen mellem hook og arm
• undgå tynde “halse” uden radius

Små fillets på fx 0,5-1,0 mm gør en markant forskel for styrken på små klips og kræver typisk ingen ekstra printtid.

Overflader og tolerancer i krogområdet

Selve kontaktfladerne mellem hook og modpart bør være så rene som muligt:

• undgå, at kritiske flader kræver support, der skal rives af lige der
• placér helst låseflader, så de printes med pæne overflader (ikke lige over en grov infill-struktur)
• lad være med at lave super-små underhakse, der bliver til én stor klump i sliceren

Hvis du vil se konkrete geometri-eksempler, er der flere gode skitser og tips i vores artikel med 9 konkrete snap-fit tricks.

Tolerancer og clearances: hvilke mm-tal giver mening som start?

Her bliver det rigtig 3D-print-specifikt. Selve designet kan være nok så flot; hvis tolerancerne er for stramme eller for løse, fungerer snap-fittet ikke.

Der er ikke ét magisk tal, som alle kilder er enige om. Forskellige guides bruger forskellige værdier, og din egen printerkalibrering spiller en stor rolle.

Men vi kan samle et fornuftigt startinterval, du kan teste ud fra.

Stram, normal og løs pasform

Det hjælper at tænke i tre kategorier:

• Stram fit: til dele, der skal sidde meget fast, kræve tydelig kraft for at klikke sammen, og ikke må rasle.
• Normal fit: til de fleste covers og clips, hvor du gerne vil have et tydeligt klik uden at stå og være bange for at knække det hver gang.
• Mere tilgivende fit: til demoer, prototyper eller ting der ofte skal adskilles uden værktøj og uden nervøsitet.

FDM vs. SLA/SLS/MJF – forskellige behov

Generelt:

• FDM har større dimensionsafvigelser og lidt mere “ru” konturer. Her kræver snap-fit typisk større clearance.
• SLA/SLS/MJF og lignende pulver- eller resinprocesser kan printe mere nøjagtigt og jævnt. Her kan du som udgangspunkt arbejde med mindre gaps.

Praktiske startværdier til clearance

Hvis vi samler researchen, lander vi på noget i denne stil:

• Flere kilder foreslår omkring 0,5 mm samlet clearance for bevægelige dele eller klik i FDM, altså ca. 0,25 mm på hver side.
• Andre arbejder med 0,15-0,25 mm på hver side til mere præcist FDM-arbejde, hvis printeren er velkalibreret.
• Nogle guides til generelle pasninger opererer med 0,1-0,3 mm pr. kontaktflade som typisk interferens/clearance.
• For SLA/SLS/MJF nævnes omkring 0,3 mm samlet clearance for bevægelige dele som en sikker start.

Et pragmatisk udgangspunkt kan være:

• FDM, normal fit: sigt efter ca. 0,2-0,3 mm på hver side i krog- og rabat-området (0,4-0,6 mm samlet).
• FDM, stram fit: ca. 0,15-0,2 mm på hver side.
• FDM, løsere fit: 0,3-0,4 mm på hver side.
• SLA/SLS/MJF: start omkring 0,1-0,2 mm på hver side og juster efter test.

Vigtigt: se disse tal som startpunkter til test, ikke endelige sandheder.

Hvis dine dele konsekvent bliver for store eller for små, bør du også kigge på din generelle kalibrering – fx med en simpel 20 mm kube. En god case på det finder du i artiklen om måleafvigelser og kalibrering.

Materialer til snap-fits: hvad kan tåle at blive bøjet?

Materialevalget betyder alt for, hvor mange klik din snap-fit overlever, og hvordan den reagerer på at stå spændt i længere tid.

PLA – stift og nemt, men sprødt

PLA er populært, fordi det er nemt at printe og giver skarpe detaljer. Til snap-fits er der både fordele og ulemper:

• Fordele: let at printe, pæn overflade, god til prototyper og snap-fits der kun skal klikkes få gange.
• Ulemper: sprødt, lav slagstyrke, følsomt for varme og creep (delen bliver permanent bøjet eller deform med tiden, hvis den står under konstant spænding).

PLA kan bruges til let belastede kliksamlinger, men forvent ikke, at en hårdt spændt PLA-klips holder for evigt.

PETG – god balance mellem stivhed og sejhed

PETG er ofte et rigtigt godt valg til snap-fits:

• mere sejt (tough) end PLA
• tåler fleks og gentagne klik bedre
• lidt mere varmebestandigt

Til mange hverdagsprojekter (covers, clips, beslag) er PETG et stærkt udgangspunkt. Hvis du vil have PETG til at opføre sig ordentligt, er det værd at kende et par tricks – dem har vi samlet i guiden om PETG temperaturtricks.

ABS/ASA – når det skal tåle slag og varme

ABS og ASA er klassikerne til mere krævende brug:

• god slagstyrke og mere sejhed end PLA
• tåler højere temperaturer (godt til bilinteriør, udendørs brug osv.)
• mere følsomt for warping, kræver ofte lukket kabinet

Til snap-fits i varme eller udendørs miljøer er ABS/ASA ofte en bedre løsning end PLA. Vil du håndtere warping og lugt bedre, kan du kigge på vores guide til ASA og ABS-udfordringer.

Nylon – meget sejt, meget fleksibelt

Nylon (PA) er stærkt, sejt og relativt fleksibelt. Det kan bøjes mange gange uden at knække. Det gør det rigtig godt til snap-fits, der skal kunne holde til seriøs misbrug.

Til gengæld:

• er nylon fugtfølsomt (skal holdes tørt)
• kan være mere udfordrende at printe

Hvis du arbejder med nylon eller TPU, er det værd at læse om fugt i filament. Fugt kan ændre, hvordan delen bøjer og holder til belastning.

TPU og andre fleksible materialer

TPU er meget fleksibelt. Du kan lave snap-lignende funktioner, men ofte giver det mere mening at tænke i living hinges eller form-fit, hvor hele delen deformerer pænt.

Det er super til bløde clips, kabelholdere og beskyttende covers, hvor du ikke behøver en hård låsekant. Hvis du vil nørde TPU specifikt, har vi en separat guide: sådan tæmmer du TPU.

Resin (SLA) – hård vs. “tough”

SLA-resin kan give meget præcise snap-fits, men materialet er ofte mere sprødt end FDM-plast.

• Standard/hård resin: høj stivhed, men sprød – tendens til at knække uden meget advarsel.
• Tough/durable resin: mere sejt og bedre til gentagen fleks. Typisk et bedre valg til snap-fits.

Hvis dine resin-snap-fits knækker let, er svaret ofte: vælg en mere sej resin og giv lidt ekstra radius i kritiske overgange.

Printteknologi og orientering: sådan undgår du lag-brud

Selv den bedste geometri kan fejle, hvis den printes uheldigt. Lagretning bestemmer, hvordan kræfterne løber i forhold til de svage punkter i printet.

FDM: pas på Z-retningen

I FDM er lagene svagere i Z-retningen (opad) end i planet (X/Y). Du vil derfor ofte undgå, at en cantilever-arm bøjer på tværs af lagene.

Forestil dig en cantilever-arm:

• Hvis armen printes vandret i X/Y, med lagene lagt langs armens længde, vil bøjningsbelastningen hovedsageligt ligge inden for lagene. Det er stærkere.
• Hvis armen står lodret, og bøjningsbelastningen forsøger at skille lagene ad, får du meget lettere lagbrud.

Som tom tommelfingerregel:

• orienter cantilever-armen, så dens vigtigste bøjningsretning ligger inde i lagplanet, ikke på tværs af lagene
• lad låsefladen og indsamlingsflader printes så glat som muligt (ofte horisontalt eller i små vinkler uden support)

SLA, SLS og MJF: mere isotrope, men stadig afhængige af orientering

SLA, SLS og MJF giver generelt mere isotrop styrke end FDM – altså mindre forskel mellem retningerne. Men orientering betyder stadig noget:

• kritiske låseflader bør have god detaljegengivelse og minimalt efterarbejde
• tynde arme har stadig bedst af, at deres længderetning ikke fyldes med bittesmå lagdefekter

I praksis kan du ofte slippe afsted med mindre clearance og mere komplicerede snap-geometrier i SLA/SLS/MJF end i FDM, men test er stadig nødvendigt.

Support og efterbehandling

Supportrester på låseflader og hak er noget nær garanteret bøvl:

• de kan give uforudsigelig ekstra friktion
• de kan skabe små kerner, hvor brud starter

Forsøg derfor at orientere modellen, så:

• de vigtigste kontaktflader ikke kræver support
• eventuel support havner på sekundære flader, der ikke bærer hovedlasten

Har du brug for en generel genopfriskning af supports, er guiden “Supports uden tårer” et fint sted at starte.

Workflow: fra CAD til første testprint (uden at springe direkte til slutdelen)

Den største fejl ved snap-fits er ikke designet. Det er processen: mange går direkte fra idé til færdig del, og så skal hele modellen redesignes, hvis klikket er for stramt.

Lad os i stedet bruge et trin-for-trin workflow, der er bygget til iteration.

Trin 1: Start simpelt i CAD – definer princip og geometri

Start med at tegne selve snap-fit modulen som en lille, ren geometri i CAD:

• en lille base
• en cantilever-arm
• en hook og en modpart med rabat/underhak

Giv armen realistiske startmål, fx:

• armtykkelse ved base: 1,5 mm
• armtykkelse ved spids: 1,0 mm
• armlængde: 12-20 mm (alt efter projektstørrelse)
• fillet ved basen: 0,8-1,0 mm
• taper på indløbsflade: fx 20-30 grader

Lav modparten med en rabat, der matcher hook-højden, og giv den en plan referenceflade, så du let kan måle og ændre clearance.

Trin 2: Lav et testpanel med flere varianter

I stedet for at printe én version, laver du et lille panel med 3-5 varianter side om side. Det kan fx være:

• samme arm, men forskellig clearance (fx 0,15 / 0,25 / 0,35 mm på hver side)
• eller samme clearance, men forskellig armtykkelse (fx 1,2 / 1,5 / 1,8 mm)

Hold det lille: måske 30 x 80 mm i alt, så det printer hurtigt. Pointen er at se forskellene direkte i hånden.

Trin 3: Slicer-indstillinger og orientering til test

Til første test:

• vælg en moderat laghøjde (0,16-0,2 mm for FDM) for at få rimelig detalje uden at spilde tid
• sørg for, at armens bøjningsretning ligger i lagplanet
• brug 3-4 perimeter/vægge og et fornuftigt infill (fx 30-40 %) så armen ikke er ren infill, men primært væg

Hvis du er i tvivl om, hvordan infill og geometri egentlig påvirker styrken, kan du læse analysen i “mere infill eller bedre geometri?”. Hint: geometri vinder næsten altid.

Trin 4: Print, mål og første kvalitative test

Når testpanelet er printet:

• mål de kritiske dimensioner med skydelære (tykkelse af arm, bredde af rabat, faktiske gap). Vær opmærksom på målefejl – det gennemgår vi i guiden om skydelære og tolerancer.
• notér dig, hvor meget afvigelsen er fra dit CAD-design. Det hjælper til næste iteration.
• klik hver variant sammen et par gange og mærk forskellen i kraft og “feel”.

Trin 5: Vælg en favorit og iterér målrettet

Udpeg 1-2 varianter, der føles tættest på det, du ønsker. Spørg dig selv:

• skal det være lettere at klikke?
• må det gerne være strammere?
• virker det, som om armen er på grænsen til at knække, eller føles den tryg?

Din næste iteration kunne være:

• justér clearance i små skridt (fx 0,05-0,1 mm) omkring din favorit
• justér eventuelt armen lidt længere i stedet for meget tyndere
• giv lidt ekstra fillet, hvis du ser tegn på hvid stress (stress-whitening) ved basen

Print igen – stadig kun som testpanel.

Trin 6: Integrér i den rigtige model

Først når du har en testvariant, der klikker godt og overlever gentagne klik, bygger du den geometri ind i din rigtige model:

• importér modul-geometrien eller genskab dimensionerne i din endelige CAD-model
• respekter samme orientering i sliceren, som virkede godt i testen
• tilpas, så resten af modellen ikke tvinger dig til at ændre på de kritiske mål

Det tager lidt længere tid første gang, men til gengæld slipper du for at skulle redesigne hele enclosures hver gang, dit klik lige skal have 0,1 mm mere luft.

Testmetoder: sådan validerer du snap-fit systematisk

“Det føles meget godt” er fint, men det er svært at genskabe næste gang. Med en simpel, systematisk test gør du dine resultater langt mere gentagelige.

Design en testcoupon / et testpanel

En god testcoupon til snap-fit kan være:

• en lille base med 3-5 cantilever-arme på række
• en løs modpart med 3-5 tilhørende rabatter
• tydelig markering (præget tekst eller nummer) ved hver variant, fx “0.15”, “0.25”, “0.35” for clearance

Du kan også have to serier:

• panel A: varierende clearance, samme armtykkelse
• panel B: samme clearance, varierende armtykkelse/længde

Testprotokol: klik, observer, notér

Lav en simpel lille “protokol”, når du tester:

1. Første klik: klik forsigtigt hver variant sammen én gang. Notér: meget let, passende, meget hård.
2. Gentagne klik: klik dem fx 10-20 gange hver. Kig efter:

• hvor hurtigt bliver det lettere at klikke? (tyder på plastisk deformering/creep)
• om der opstår hvide mærker i materialet (stress-whitening, især i PLA/PETG)
• om der ses små revner ved basen eller hooken

3. Løshed efter brug: når du har klikket en del gange, ryst samlingen let. Er der tydeligt slør? Sidder den stadig sikkert?
4. Brudtest (valgfri): hvis du vil se sikkerhedsmarginen, så fortsæt med at klikke/bevæge den bevidst hårdt, til den knækker. Notér, hvor den brød – ved basen, ved hooken eller midt på armen.

Brug go/no-go tankegangen

For ikke at drukne i indtryk, kan du bruge en simpel go/no-go tilgang:

• Go: klikker med moderat kraft, overlever 20-30 klik uden tydelig skade, slør efter brug er acceptabelt.
• No-go: kræver for meget kraft, føles skræmmende, knækker, eller bliver så løs, at den ikke længere låser sikkert.

Der er en god introduktion til go/no-go tænkning i artiklen “go vs. no-go: sådan vinder du kampen mod ‘det passer næsten’”. Den metode kan du én til én overføre til snap-fits.

Justér efter mål og følelse

Når du har testdata, kombinerer du to ting:

• målingerne (hvad blev clearance faktisk til?)
• din oplevelse (hvordan føltes det, og hvor holdt det?)

En typisk konklusion kunne være:

• “0,15 mm på hver side føltes for stramt, lidt knækfarligt”
• “0,25 mm var næsten perfekt, men blev lige en anelse løs efter 30 klik”
• “0,20 mm var sweet spot – klart min go-variant”

Så ved du, at næste gang du designer en lignende kliksamling på samme printer og samme materiale, kan du skyde direkte omkring 0,20 mm på hver side.

Typiske fejl og fejlfinding: for stram, for løs eller knækker

Når noget ikke virker, er det sjældent tilfældigt. Lad os tage de tre klassiske symptomer og hvad du kan gøre ved dem.

1. Snap-fit er for stram

Tegn på for stram samling:

• du skal bruge meget kraft for at klikke
• du er bange for at knække delen hver gang
• delene kan næsten ikke skilles ad igen uden værktøj (selvom de burde kunne)

Mulige årsager og løsninger:

• for lille clearance: øg gap’et 0,05-0,1 mm på hver side og test igen
• for kort arm: gør armen lidt længere i stedet for bare tyndere – det giver mere kontrolleret fleks
• meget stift materiale: overvej PETG/ABS i stedet for PLA, hvis du vil have lidt mere eftergivenhed

2. Snap-fit er for løs

Tegn på for løs samling:

• klikfølelsen er svag eller ikke-eksisterende
• delen rasler eller kan bevæges mærkbart, når den skal være låst
• den hopper måske selv ud ved vibrationer

Typiske årsager og løsninger:

• for stor clearance: reducer gap’et i små trin (0,05-0,1 mm) og retest
• for lav hook-højde: gør krogen en smule højere eller øg den lodrette låseflade
• for blød arm: gør armen lidt tykkere eller en smule kortere

Hvis du allerede har printet en del, og den lige er en anelse for løs eller for stram, kan små efterbehandlingstricks nogle gange redde den. Vi har samlet en række af den slags i guiden “red din pasning før sandpapiret tager over”.

3. Snap-fit knækker (ofte ved første eller få klik)

Her er vi over i brud og styrke. Typiske tegn:

• armen knækker ved basen eller midt på ved første hårde klik
• der kommer hvide stressmærker, før den giver op
• hooken flækker eller brækker delvist af

Mulige årsager og fixes:

• skarpe hjørner ved basen: tilføj større fillets (0,8-1,5 mm) i overgangen mellem arm og base
• forkert orientering: omorienter printet, så armen bøjer i lagplanet og ikke hiver lagene fra hinanden
• for sprødt materiale: skift fra PLA/standard resin til PETG, ABS/ASA, nylon eller tough resin
• overdimensioneret hook: sænk hook-højden eller lav mere aggressiv taper på indløbsfladen

Hvis du vil forstå, hvorfor beslag og klips egentlig knækker – og hvad der ikke bare kan fikses med mere infill – er artiklerne om beslag der knækker og “det er ikke infill der knækker dit beslag” ret gode at have i baghovedet.

4. Creep og langsom deformering

Især PLA, men også andre materialer, kan lide af creep: når en snap-fit står bøjet eller i spænd i lang tid, flytter materialet sig langsomt.

Typiske tegn:

• klipsen sidder fint de første uger, men bliver gradvist slappere
• armen ser permanent bøjet ud, selv når den ikke er klikket i

Løsninger:

• reducer den permanente deformation – lad ikke delen stå maksimalt bøjet i hviletilstand
• vælg mere seje materialer (PETG, ABS/ASA, nylon, tough resin) til snap-fits der skal stå under spænd længe
• giv armen lidt mere længde og tykkelse, så den arbejder i et mindre stramt spændingsområde

Hvordan ser et vellykket snap-fit ud i praksis?

Når du rammer en god snap-fit, kan du mærke det med fingrene.

Kendetegn på et vellykket design:

• kontrolleret klik: du mærker tydeligt, hvornår delen er på plads, men du behøver ikke være nervøs for at knække den
• sikker lås: delen bliver siddende, også hvis du ryster eller trykker let på den
• ingen synlige skader: ingen hvide stressmærker, ingen små revner, ingen udpræget permanent bøjning efter få klik
• af- og sammenkobling: hvis designet skal kunne skilles ad, kan du gøre det uden værktøj og uden panik – og det kan gentages flere gange

Geometrisk vil du typisk se:

• en arm med fornuftig længde og let taper
• afrundede overgange ved basen (fillets)
• en hook med klar indløbsflade og låseflade
• et jævnt, passende clearance mellem krog og modpart
• en printorientering, der understøtter bøjningsretningen

Når du står med sådan en samling i hånden, har du en “referencefølelse”, som du kan jagte i fremtidige designs – så du ikke starter fra nul hver gang.

Næste skridt: gør snap-fit til en vane, ikke et lotteri

Hvis du vil i gang nu, kan du gøre det i tre korte skridt:

1. Vælg et materiale, der matcher brugen (fx PETG til hverdagsclips).
2. Design et lille testpanel med 3-5 varianter af den snap-fit type, du skal bruge.
3. Print, test systematisk, juster 0,05-0,1 mm ad gangen – og gem de dimensioner, der virker, som din “personlige standard”.

Når du først har én eller to veltestede snap-fit moduler til din printer og dit favoritmateriale, kan du genbruge dem i alt fra bokse til beslag.

Vil du have endnu flere konkrete tricks og eksempler, er næste oplagte stop artiklen med 9 konkrete snap-fit tricks – den bygger videre med praktiske cases og små designhacks, du kan stjæle direkte.
