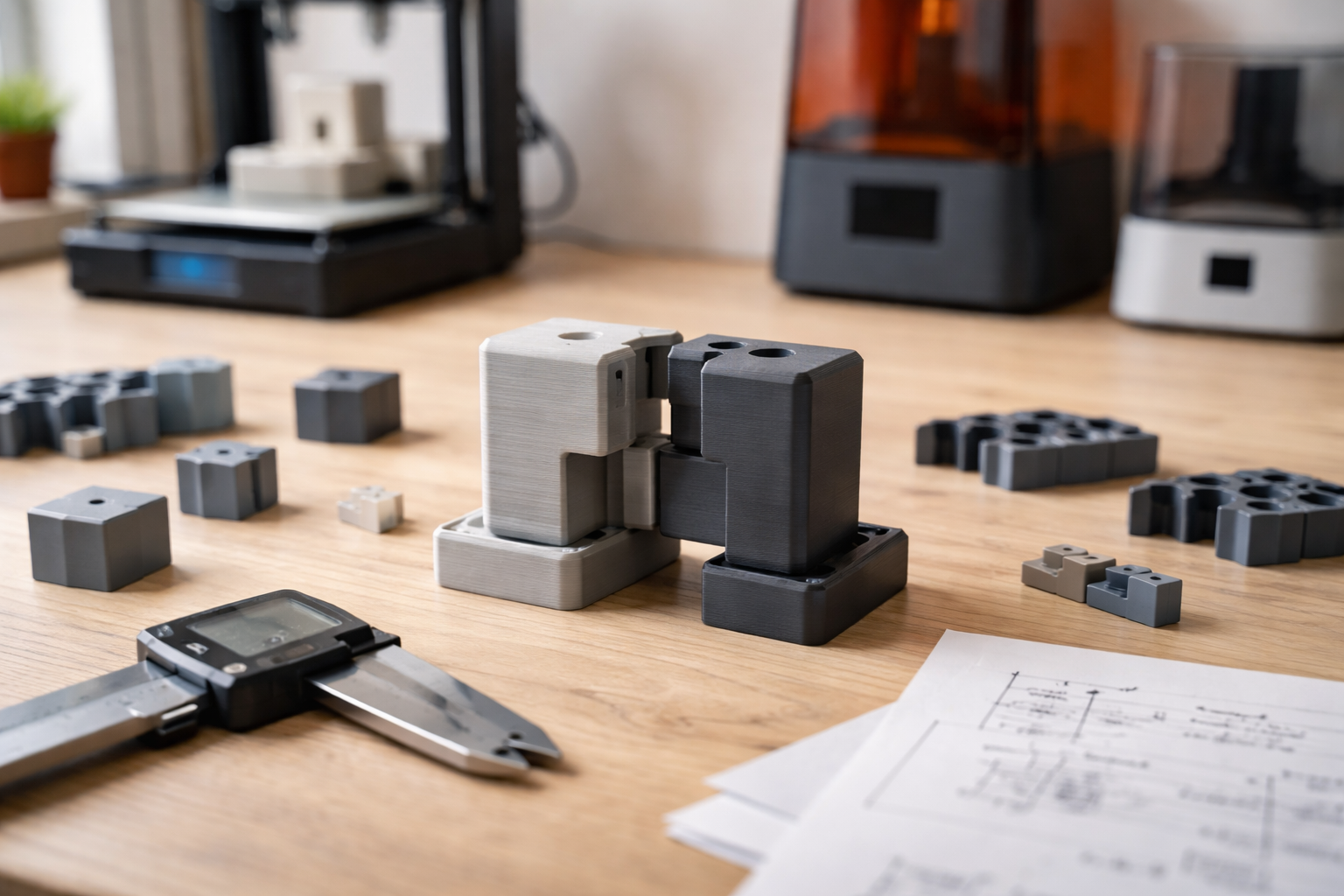

Tolerancer i 3D‑print: hvor præcist kan du printe med FDM og resin?

Hvor præcist kan du egentlig printe?

Hvis du har prøvet at printe to dele der burde passe sammen, ved du det allerede: CAD siger én ting, printeren gør noget andet.

Realistisk ligger de fleste hobby- og semi-pro FDM-printere omkring ±0,2 – 0,4 mm i dimensionsafvigelse på almindelige dele. Resin-printere kan typisk ramme omkring ±0,1 – 0,15 mm, og ofte endnu skarpere på små detaljer – men med flere faldgruber undervejs.

Det vigtige er ikke at ramme 0,000 mm, men at:

• forstå forskellen på tolerance, præcision og accuracy
• vide hvad FDM og resin realistisk kan
• designe dine huller, aksler og pasninger med det rigtige spillerum
• arbejde i et simpelt loop: CAD → testprint → mål → justér

Det er det, vi går systematisk igennem her – med konkrete mm-tommelfingerregler, så du kan få dele, der faktisk passer i virkeligheden og ikke kun på skærmen.

Basics: tolerance, præcision og accuracy (uden fluff)

Lad os lige rydde begreberne af vejen. Mange sider blander dem sammen, og så bliver resten af snakken mudret.

Accuracy: hvor tæt på tegningen?

Accuracy er, hvor tæt dit printede mål ligger på det mål, du har tegnet i CAD. Har du designet en aksel til 10,00 mm, og printer den bliver 10,28 mm, er accuracy-afvigelsen +0,28 mm.

Præcision: hvor ens fra print til print?

Præcision er, hvor gentagelig printeren er. Hvis du printer den samme aksel fem gange, og alle ligger mellem 10,26 og 10,30 mm, er præcisionen god, selv om accuracy måske er lidt ved siden af.

En upræcis printer giver mere spredning: én del på 10,1 mm, én på 10,5 mm, én på 9,9 mm osv.

Tolerance: hvor meget spillerum du accepterer

Tolerance er ikke en maskinegenskab, men noget du definerer:

• “Denne aksel skal være 10 mm ±0,1 mm”
• “Dette hul må være mellem 5,0 og 5,3 mm”

Tolerance handler altså om kravet, ikke om printeren. 3D-print har generelt større spredning end fræsning, så du er nødt til at vælge tolerancer og pasninger, der passer til teknologien.

Hvis du vil dykke endnu mere ned i pasninger og spillerum, har vi en separat guide om spilrum vs. stram pasning.

Hvor præcist kan du printe med FDM?

For FDM (filamentprintere) er der meget marketing-snak om “0,05 mm nøjagtighed”. I praksis er billedet lidt mere jordnært.

Realistiske tal for FDM

På velkalibrerede hobby- og prosumer-printere, med fornuftige materialer og profiler, ser man typisk:

• Generel dimensionsnøjagtighed: ca. ±0,2 – 0,3 mm på mindre og mellemstore dele
• Mere konservativt spænd: op til ±0,4 – 0,5 mm på større emner eller mindre optimerede setups
• Detaljer under 0,2 – 0,3 mm: er ofte uforudsigelige eller forsvinder helt

Nogle producenter og servicebureauer angiver ±0,1 – 0,2 mm, men det er typisk på godt tunede maskiner, kontrolleret miljø og korte byggehøjder.

Hvorfor FDM-afvigelser opstår

Nogle af de vigtigste kilder til fejl er:

• Ekstrudering: lidt for meget eller for lidt plastik, eller svingende filamentdiameter
• Termisk svind: plastikken trækker sig sammen, især ABS, nylon m.fl.
• Bed adhesion og elefantfod: første lag flyder ud og giver for store mål nær byggepladen
• Kalibrering: forkert steps/mm, skæv mekanik, løse remme
• Materiale: PLA opfører sig typisk pænere end PETG, ABS og fleksible filamenter

Vil du se, hvor meget filamentdiameter alene kan rykke målene, så kig på guiden om at måle dit filament og kompensere.

Hvad kan du regne med i praksis?

Til hobby- og funktionelle brugsdele vil jeg personligt regne sådan her, med en fornuftig FDM-printer og PLA:

• Almindelige dimensioner: regn med ±0,2 – 0,3 mm
• Meget store emner (>200 mm): regn med op til ±0,5 mm enkelte steder
• Små features (ribber, klik-tunger osv.): med omhu kan du ramme ned til 0,4 – 0,5 mm tykkelse, men forvent variation

Pointen: FDM kan sagtens bruges til meget præcise funktionelle ting – men du skal designe med realistiske tolerancer og ofte teste dig frem.

Hvor præcist kan du printe med resin (SLA/DLP)?

Resin-printere (SLA, DLP, MSLA) kører med lys i stedet for en varm dyse, og det giver typisk skarpere detaljer og snævrere tolerancer end FDM.

Realistiske tal for resin

På moderne desktop resin-printere, med kalibreret eksponering og god post-cure, ser man ofte:

• Dimensionsnøjagtighed: ca. ±0,1 – 0,15 mm på de fleste mål
• Små features: detaljer ned til 0,1 mm kan gengives, men ikke altid 100 % måltro
• Overfladekvalitet: meget glattere end FDM, hvilket hjælper på pasninger

Nogle professionelle SLA-systemer lover endnu strammere tal, men for hobby- og prosumerklassen er ovenstående et fornuftigt, ærligt niveau.

Hvorfor resin ikke er magisk perfekt

Resin har sine egne fejlmekanismer:

• Krymp under og efter print: resinen krymper både under hærdning og efterfølgende curing
• Overeksponering: lag “flyder ud” og gør features tykkere eller huller mindre
• Wash og cure: for lang eller hård efterbehandling kan trække og vride dele
• Supports: kontaktpunkter og warping fra dårligt orienterede dele

Hvis dine resin-dele ændrer mål efter vask og hærdning, kan du have glæde af guiden om resin wash og cure og artiklen om at tune resin exposure.

Hvad kan du regne med i praksis?

Til små, detaljerede dele, klik-samlinger, tandhjul og lignende vil jeg typisk regne med:

• Generel nøjagtighed: ±0,1 – 0,15 mm
• Små slidser/huller: pasninger ned omkring 0,1 – 0,2 mm clearance kan lykkes
• Meget små features (<0,2 mm): bør testes specifikt – teardown-fælden er stor

FDM vs. resin: sådan vælger du teknologi ud fra tolerancer

Her er den korte, ærlige sammenligning, hvis du primært kigger på tolerancer og pasning.

En tommelfingerregel:

• Behøver du bare at ting passer nogenlunde, er robuste, billige og store: FDM er fint.
• Behøver du små, tætte pasninger, skarpe detaljer og pæn finish: resin er ofte bedre.

For en mere praktisk vinkel på huller og tapper i PLA vs. resin kan du læse guiden PLA vs. resin til pasninger.

Tre grundlæggende fit-typer i 3D-print

Når vi taler tolerancer i 3D-print, handler det næsten altid om, hvilken pasning du vil have mellem to dele.

1. Clearance fit (spilpasning)

Der er altid luft mellem delene. En aksel på 10 mm i et hul på 10,6 mm. Delene kan bevæge sig frit, eller samles og skilles uden værktøj.

Fordele i 3D-print:

• Tilgiver printerens afvigelser
• Let at samle, også hvis printet ikke er perfekt
• Mest velegnet direkte fra printeren

2. Transition fit (overgangspasning)

Her ligger dimensionerne så tæt på hinanden, at du kan få enten en løs eller en meget let press fit afhængigt af faktisk mål.

Eksempel: aksel 10,0 mm, hul 10,1 – 10,2 mm. På 3D-print kan dette hurtigt blive til “passer fint” på én printer og “for stramt” på en anden.

3. Interference fit (press fit)

Delene er dimensioneret, så de overlapper en smule. Akslen er større end hullet, og du presser den i (evt. med varme/frost).

Eksempel: aksel 10,2 mm, hul 10,0 mm. I metalverdenen er det normalt. I 3D-print ender det ofte med sprækkede dele, hvis du ikke er forsigtig.

Til 3D-print er clearance fit det sikreste udgangspunkt. Interference fit kan bruges til små ting som inserts, knapper og clips, men kræver mere erfaring og tests. Vi gennemgår press fits og alternativer som heat-set inserts i dybden i guiden om gevind og heat-set inserts.

Designregler for FDM: huller, aksler, vægge og pasninger

Nedenfor er nogle praktiske tal og regler, du kan bruge som startpunkt til FDM. Forvent at justere dem lidt til din egen printer.

Grundlæggende vægtykkelser

• Minimum vægtykkelse: 0,8 – 1,0 mm til ikke-bærende vægge
• Stærkere dele: 1,2 – 2,0 mm ydervæg, afhængigt af belastning
• Hold dig til multipla af din linjebredde (f.eks. 0,4 mm dyse → 0,8, 1,2, 1,6 mm osv.)

Huller og aksler (PLA og PETG)

På FDM-printere bliver huller typisk for små, og aksler/tapper bliver lidt for store. Det kan du designe uden om.

Et godt udgangspunkt:

• PLA, løse pasninger (clearance fit): 0,25 – 0,35 mm clearance pr. side
  → hul Ø10 mm til aksel Ø9,4 – 9,5 mm
• PETG, løse pasninger: 0,3 – 0,4 mm pr. side
  → hul Ø10 mm til aksel Ø9,2 – 9,4 mm
• Strammere slide fit (PLA): 0,15 – 0,2 mm pr. side, men her skal du kende din printer ret godt

Til skruer og bolte er det ofte hurtigere at bruge kendte tommelfingerregler. Dem har vi samlet i artiklen om hvorfor huller og skruer aldrig passer første gang.

Elefantfod: din skjulte tolerance-dræber

Elefantfod er det udvidede første lag, hvor foden på printet er bredere end resten. Det påvirker direkte dine pasninger, især hvis du printer delene fladt på beddet.

Du kan:

• tilføje en lille chamfer (f.eks. 0,2 – 0,3 mm ved 45°) i CAD på nederste kant
• reducere første lag-flow eller temperatur en smule
• øge Z-offset en anelse

Jeg har personligt reddet mange “næsten-” pasninger bare ved at huske den chamfer i CAD.

Orientering og lagretning

• Dimensioner i XY-plan er typisk mest præcise
• I Z-retning (højden) påvirker lagtykkelse og kompression målene mere
• Huller, der skal være runde, bliver mest runde i XY, ikke langs Z

Hvis du designer noget, hvor en kritisk diameter skal være præcis, så prøv så vidt muligt at orientere den i XY.

Praktisk FDM-tabel til clearance

Hvis du vil gå helt ned i nørdede eksempler med gear og tolerancer, kan du se casen om, hvordan jeg fik mine 3D-printede gear til at køre.

Designregler for resin: huller, klik, vægge og små detaljer

Med resin kan du arbejde med mindre tal, men du betaler i form af skørhed og dimensionsændringer under efterbehandling.

Vægge og fine detaljer

• Minimum vægtykkelse: 0,6 – 0,8 mm til dekorative ting
• Funktionelle dele: 1,0 – 1,5 mm som minimum, mere hvis de belastes
• Små ribber/tongues: kan fungere helt ned til 0,3 – 0,5 mm, men kræver test

Husk at mange standard-resiner er relativt sprøde. Til klik-samlinger og fleksible features er tough- eller engineering-resiner ofte bedre.

Clearance og pasninger i resin

Typiske udgangspunkter:

• Strammere pasninger (slide fit): 0,1 – 0,15 mm clearance pr. side
• Løse pasninger: 0,2 – 0,3 mm pr. side
• Små klik- og snap-fits: begynd omkring 0,15 – 0,2 mm pr. side og justér

Til avancerede snap-fits og klik-samlinger (både FDM og resin) har vi samlet en række konkrete tricks i guiden om snap-fit design.

Huller, tapper og små spil

Resin har tendens til, at huller bliver en smule for små og tapper en smule for store, ligesom FDM – men i mindre skala.

Praktisk startpunkt:

• Til en aksel der skal glide let i et hul: sigt efter ca. 0,1 – 0,15 mm pr. side
• Til en knap eller lille tap, der skal sidde fast, men kunne pilles ud: 0,05 – 0,1 mm pr. side
• Til permanente press fits: tegn et lille overlap, men vær parat til at slibe/borre efter

Husk wash & cure i designet

Efter print og vask kan dele bløde en smule op, og under efterhærdning krymper de let. Det betyder:

• kritiske mål kan ændre sig med 0,05 – 0,1 mm eller mere
• tynde vægge og fine features kan vride sig

Derfor er det ekstra vigtigt med små teststykker og at få styr på eksponering, supports og efterbehandling. Har du problemer med at supports “trækker” dine dele skæve, så kig på artiklen om, når resin-supports ødelægger printet.

Printretning, lag og efterbehandling: skjulte tolerance-faktorer

Selv med de rigtige mm-tal på papiret kan du skyde dig i foden med orientering og efterbehandling.

Forskellen på XY og Z

• I både FDM og resin er XY-retningen typisk mest stabil dimensionsmæssigt
• I Z-retning kan lagkompression, Z-wobble og slicing-fejl give større afvigelser
• Skarpe kanter i Z kan blive “trappede” og kræve ekstra clearance

Så: læg kritiske mål så de ligger i XY, når det er muligt.

Overhæng, supports og kontaktflader

Supports og overhæng sætter deres præg:

• kontaktpunkter efterlader små buler eller indryk
• overhæng kan “synke” og ændre målene
• slibning og afklip af supports fjerner materiale

Hvis en pasningsflade er kritisk, så design den, så den ikke er dækket af supports, eller planlæg at bearbejde den efterfølgende.

Efterbearbejdning ændrer målene

Boring, reaming, gevindskæring, slibning og lignende ændrer selvfølgelig dimensionerne. Planlæg det ind:

• tegn huller lidt under den endelige diameter, hvis du skal bore dem op
• lav flader med lidt ekstra gods, hvis du ved, de skal slibes

Og husk, at din målemetode også kan snyde dig. En skydelære i den billige ende kan snildt afvige 0,05 – 0,1 mm. Det lyder ikke af meget, men ved stramme tolerancer er det nok til at forvirre billedet. Vi har en hel artikel om, hvordan forkerte målinger kan ødelægge dine tolerancer.

Arbejdsflow: fra CAD til testprint og justering

Hvis dine pasninger skal lykkes mere systematisk, hjælper det at have et fast workflow. Her er en enkel proces, du kan gentage.

1. Definér kravet, før du tegner

• Skal delene kunne bevæge sig frit, glide stramt eller sidde helt fast?
• Hvor vigtigt er målet? ±0,5 mm, ±0,2 mm eller strammere?
• Hvilken belastning og hvilke materialer taler vi om?

Jo tydeligere svar, jo nemmere bliver resten.

2. Vælg teknologi og materiale

• Brug FDM, hvis delen er stor, robust, eller tolerancerne ikke er mikroskopiske
• Brug resin, hvis du har små ting, stramme pasninger eller kræver høj detaljegrad

Du kan finde mere generelle overvejelser om pasningsproblemer i artiklen hvorfor dine 3D-print ikke passer sammen.

3. Tegn parametrisk i CAD

Gør mål og spillerum til parametre i CAD, så du kan ændre dem hurtigt:

• f.eks. “hul_dia = aksel_dia + 0,6 mm” for FDM
• eller “clearance = 0,2 mm” du kan skrue op og ned for

Hvis du gerne vil have en blid intro til parametrisk design, kan du se guiden om at bruge FreeCAD til en justerbar reservedel.

4. Lav en lille testmodel

I stedet for at printe hele produktet fra start, så lav en simpel test:

• en plade med flere huller i forskellige diametre
• en række tapper/aksler med 0,1 mm interval
• et lille klip-samlingstest med varierende clearance

Det koster lidt ekstra printtid, men kan spare dig mange fejlprint senere.

5. Print, mål og log

• Print testen med dine normale indstillinger
• Mål med en ordentlig skydelære
• Skriv ned: CAD-mål vs. faktisk mål

Her er det nyttigt at tænke i go/no-go: hvilke kombinationer fungerer, og hvilke gør ikke. Det har vi en separat guide til i artiklen om go/no-go tilgange.

6. Justér CAD, ikke sandpapir

Når du kender forskellen mellem CAD og virkelighed:

• justér dine parametre (f.eks. øg clearance fra 0,2 til 0,3 mm)
• gem den profil til den konkrete printer/materialekombination

Sandpapir kan redde ét print, men hvis du vil have gentagelige resultater, er det bedre at justere modellen. Se også vores tips til at redde pasninger uden slibefest.

Hvornår bør du vælge FDM, og hvornår bør du vælge resin?

Til sidst: hvordan vælger du teknologi i hverdagen, hvis du både har en FDM og en resin-printer til rådighed – eller overvejer, hvad du skal investere i?

Vælg FDM, hvis

• delene er større (f.eks. over 100 – 150 mm i flere retninger)
• funktionen er vigtigere end den sidste detalje i overfladen
• tolerancer omkring ±0,2 – 0,4 mm er OK
• du vil bruge materialer med bedre varmebestandighed og sejhed

Vælg resin, hvis

• delene er små, komplekse eller skal have meget fine features
• du har brug for pasninger med clearance omkring 0,1 – 0,2 mm pr. side
• overfladekvalitet og skarp geometri er vigtige (f.eks. små gear, klikbeslag, miniaturer)
• du kan leve med lidt mere håndtering, efterbehandling og materialefølsomhed

Du kan sagtens kombinere teknologierne: en robust FDM-ramme og små resin-detaljer, hvor tolerancerne er kritiske. Hvis du vil nørde endnu mere i designstrategier og pasform, kan du også dykke ned i vores samling af artikler om design til pasform.

Hvad er næste skridt for dig?

Hvis du lige har kæmpet med et “det passer næsten”-print, så vælg én konkret pasning, du vil fikse:

1. Beslut: skal det være løs pasning, slide fit eller press fit?
2. Vælg passende clearance ud fra tabellerne ovenfor (FDM eller resin).
3. Lav en lille testblok med 3 – 5 variationer omkring det tal.
4. Print, mål, og gem vinderen som din nye standard.

Efter et par runder med det her vil du opleve, at “tolerancer i 3D-print” ikke længere er gætteri, men noget du faktisk har styr på for din printer og dine materialer.
