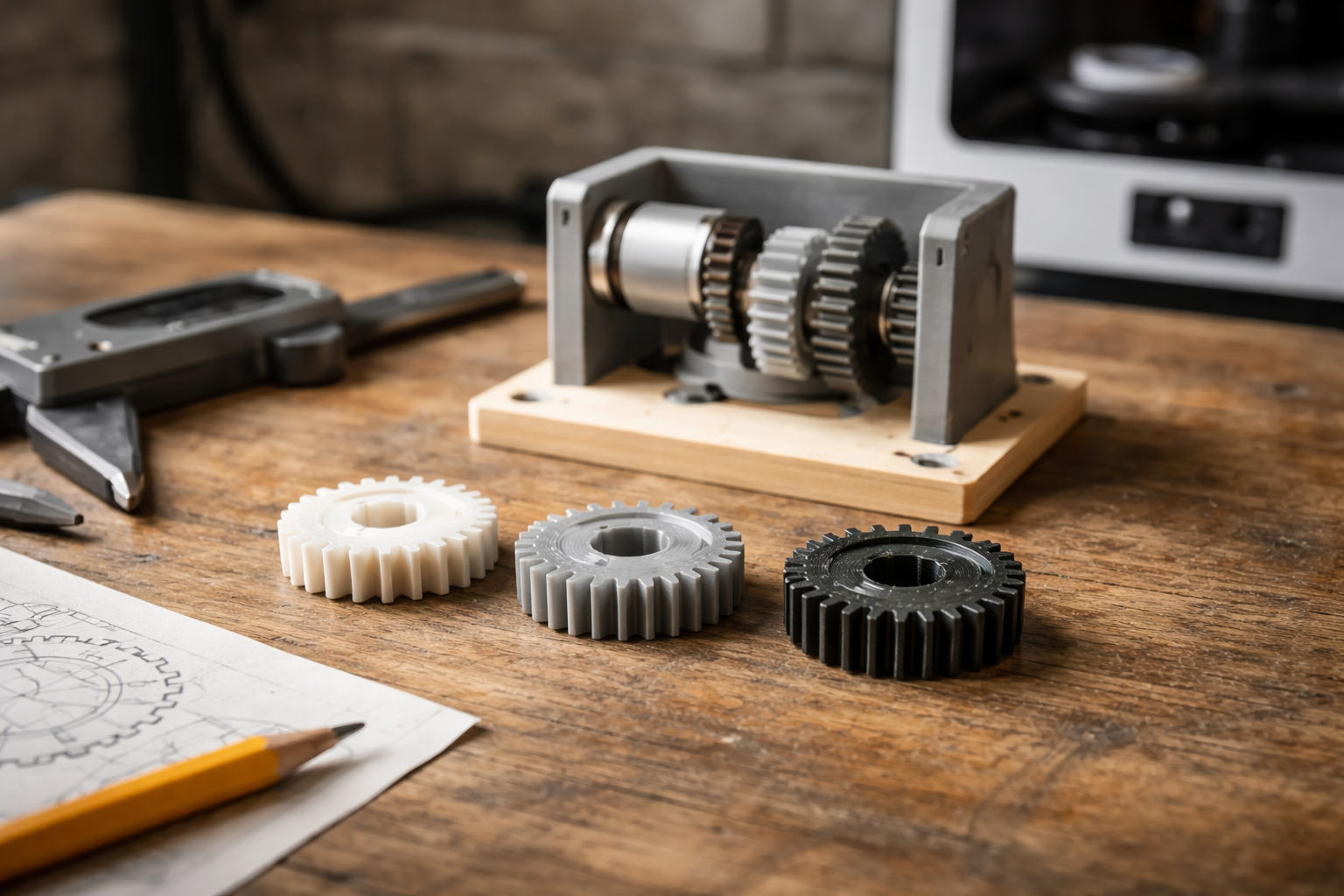

Jeg fik mine 3D-printede gear til at køre – da jeg stoppede med at gætte

Over halvdelen af de hobby-gear jeg ser online, kan ikke dreje mere end et par omgange, før de binder eller tygger tænder af. Det er ikke fordi folk ikke kan designe, det er fordi 3D-print og gear har nogle ret uskønne blind spots sammen.

Jeg har selv stået i garagen med et “færdigt” projekt, hvor gearkassen lød som en dåseknuser, og motoren nærmest stod stille. Så lad os tage den fra en ende af og få dine 3D-printede gear til at køre rundt uden CNC-drømme og metalfræser.

Hvorfor 3D-printede gear ofte er noget skrammel

3D-print er fedt til mange mekaniske ting. Men gear er lidt i den svære ende, fordi tre ting rammer dig på én gang:

• Overfladen er lagdelt og ikke helt glat
• Printet er svagere i lag-retningen end på tværs
• Målene bliver sjældent helt præcise uden kalibrering

Hvis du allerede har læst om pasninger i artiklen hvorfor dine 3D print ikke passer sammen, så er gear i virkeligheden bare det samme problem, men i cirkler og under bevægelse.

Lag og overflade: friktion på flanker

Gear arbejder på tandflankerne, altså skråfladerne mellem tandspids og tandrod. De skal glide pænt mod hinanden.

I FDM-print har du:

• Små trin fra lagene
• Let elefantfod forneden
• Mikroskopiske buler fra over-ekstrudering eller ringning

Alt det bliver til ekstra friktion og små stød, hver gang tænderne mødes. Hvis du oveni har 0 backlash (nul slør), så binder det lynhurtigt.

Anisotropi: når tænderne knækker i roden

Anisotropi betyder bare “ikke ens i alle retninger”. I 3D-print er det typisk sådan, at lagene holder godt sammen i planet, men dårligere på tværs.

Hvis du printer et gear fladt på pladen, ligger tandroden på tværs af lagene. Det er der, tænderne vil bøje og knække, når de bliver belastet. Især hvis du kører hårdt på med motor og lille modul (flere små tænder).

Tolerancer: printeren spiser din teoretiske geometri

Selv en godt kalibreret printer laver typisk ±0,1 mm fejl i XY, hvis du ikke har styr på flow, elefantfod og køling. Det lyder ikke af meget, men på små gear kan 0,1-0,2 mm betyde:

• Tandspidser der er for tykke og støder hårdt mod hinanden
• Indvendige gearhuller der er for små til akslen
• Backlash (slør) der går fra “ok” til “alt for stramt”

Så du er nødt til at designe med printerens fejl for øje. Ikke bare stole på, at CAD-filen er perfekt.

Begreberne du skal kende til 3D-printet gear (uden at blive maskiningeniør)

Der findes hele bøger om tandhjul. Du behøver ikke kende det hele. Men fire begreber er ret svære at slippe udenom, hvis dine 3D-printede gear skal fungere bare nogenlunde forudsigeligt.

Modul – gearets “skala”

Modul er tandstørrelsen. Lavt modul = små tænder, højt modul = store tænder.

I metalkasser giver det mening at gå lavt for at få flere tænder i indgreb og kompakt design. I 3D-print er små tænder bare mere skrøbelige og følsomme overfor printfejl.

Min erfaring:

• Til små hobbyprojekter: modul 1,25 – 2 er typisk langt rarere end modul 0,5 – 1
• Store, langsomme gear: modul 2 – 3 er dejligt tilgivende

Hvis din slicer kæmper med at tegne klare tander, er modulet for lille til din dyse og laghøjde.

Tandantal og udveksling

Udveksling er bare forholdet mellem tandantal. 10 tænder der driver 40 tænder, giver 1:4.

Det vigtige for dig som 3D-printer er to ting:

• Meget små tandantal (under ca. 10) + højt modul = tykke tænder og høj belastning i roden
• Meget høj udveksling i ét trin giver ofte for høj belastning på det mindste gear

Del gerne udvekslingen op i to trin i stedet for ét vildt trin. Det er ofte bedre både for styrke og glid.

Trykvinkel – 20 grader er dit venlige standardvalg

Trykvinkel er vinklen mellem tandflanken og en linje vinkelret på tandhjulets radius. Ja, det lyder tørt. Heldigvis kan du som regel bare vælge 20° og køre videre.

De fleste standard-gearprofiler online er 20°. Hold dig til samme trykvinkel på alle gear i samme indgreb. Blander du fx 14,5° og 20°, får du grim kontakt, støj, og slitage.

Backlash – den kontrollerede slør

Backlash er det lille frirum mellem tænderne. Ingen backlash giver “teoretisk” præcision, men i en virkelig verden med plast, lagtrin og lidt skæve flader, betyder det bare at gearene binder.

Til 3D-printede gear vil du typisk have:

• En smule afstand mellem tandflanker (0,05 – 0,15 mm i CAD pr. side afhængig af størrelse)
• Lidt ekstra plads i centerafstand (gearakslerne en anelse længere fra hinanden)

Det er det, der får tingene til at køre frit, også når delene ikke er 100 % perfekte.

Sådan finder du gode gearprofiler (og undgår hjemmetegnede katastrofer)

Du KAN godt tegne et gear “med øjemål”, men det er noget værre rod. Brug værktøjer og biblioteker der allerede kender geometri og involute-profiler.

Involute gear vs. “firkantede” hobbytandhjul

De fleste rigtige gear er involute-gear. Det betyder, at tandformen er beregnet, så kontakten mellem tænderne glider pænt gennem indgrebet.

Mange simple STL-filer har bare nogenlunde trekantede eller trapezformede tænder. De kan virke til langsomme, lavbelastede ting, men de bliver støjende, slider grimt og binder lettere.

Mit råd: brug involute gear når du:

• Vil overføre reel kraft fra motor til noget med modstand
• Bygger noget der skal køre mere end 10 omgange til en video

Værktøjer til at generere gear

De fleste CAD-programmer har enten indbygget gear-funktion eller plugins. Ellers findes der online generators, der kan eksportere til DXF eller STEP.

Uanset om du modellerer manuelt eller parametrisk, er det en fordel at arbejde i et miljø rettet mod parametrisk og funktionelt design. Så kan du nemt ændre modul, tandantal og centerafstand uden at starte forfra.

Backlash i praksis: hvordan du giver dine gear plads til at leve

Nu kommer det der skiller “det drejer rundt på bordet” fra “det fungerer i en rigtig mekanisme”. Vi skal have styr på slør og tolerancer.

Start i CAD: giv luft i tandflanker og centerafstand

Et simpelt udgangspunkt:

• Hold dig til standard involute-profil
• Læg 0,05 – 0,1 mm ekstra radial backlash ind, hvis dit værktøj tillader det
• Øg centerafstanden 0,05 – 0,15 mm over teoretisk værdi for små gear (under 50 mm diameter)

Det præcise tal afhænger af din printer og dyse. Men vælg hellere en anelse for meget slør end for lidt i plast.

XY-kompensation i slicer: fintun dine tænder

Mange slicere har en funktion til at kompensere for over-ekstrudering i XY, fx “Horizontal expansion” eller “XY compensation”.

Hvis dine gear bliver for stramme, kan du prøve at sætte:

• XY-kompensation til -0,05 til -0,1 mm for geardele
• Samme profil hver gang, så du kan gentage resultaterne

Lav et lille test-gearpar med fx 20 og 40 tænder. Print dem, juster XY-kompensation i små skridt, og find dit “sweet spot”.

Post-fit: brug skiver og slidsede huller

Selv med god kalibrering passer centerafstanden ikke altid perfekt. Derfor designer jeg ofte:

• Aksler i slidsede huller, så jeg kan justere afstand en smule
• Små skiver/shims, jeg kan lægge bagved lejer eller bøsninger

Det er den mekaniske version af “finjuster i sliceren”. Bare med skruetrækker i stedet for mus.

Print-orientering: stærke tænder vs. glatte flanker

Printorientering kan gøre forskellen mellem gear der holder, og gear der knækker efter tre omgange.

Fladt på pladen: god geometri, dårlig tandrod

Hvis du printer gearet fladt, får du:

• Meget præcis rundhed og modul i XY
• Lagtrin hen over tandflanken
• Svag tandrod på tværs af lagene

Det er fint til små, lavt belastede gear, knapper, drejeskiver og dekorative ting. Ikke så fedt til motorer og drivlinjer.

Stående på kanten: stærk rod, men kræver kærlig slicer-opsætning

Hvis du vender gearet så tænderne peger op, altså gearet står på kanten, får du:

• Lagene langs tandflanken, hvilket giver glattere kontakt
• Tandroden på langs af lagene, hvilket er meget stærkere
• Mere krævende support og større risiko for warping/ustabilitet

Det kan være en god løsning til kritiske gear, men kræver høje, tynde prints, der skal stå stabilt og ofte have support.

Mit standardvalg

Hvis gearene skal overføre reel kraft, plejer jeg:

• At printe små gear stående hvis muligt, især ved høj belastning
• At printe større gear fladt, men gå op i modul, så tænderne ikke bliver for skrøbelige

Du kan også dele store gear op og skrue dem sammen, så du kan vælge bedre orientering på kritiske områder.

Filament til gear: PLA, PETG, nylon eller måske TPU?

Materialevalg betyder virkelig noget her. Ikke kun for styrke, men også for friktion, slid og varme.

PLA – fint til langsomme, ikke-kritiske ting

Fordele:

• Nemt at printe skarpe tænder
• Hårdt og relativt stift

Ulemper:

• Koldt-sprødt, kan knække tandspidser ved stød
• Bliver hurtigt blødt ved varme, fx tæt ved motorer

Jeg bruger PLA til gear i brætspils-ting, langsomme mekaniske legeting og prototyper. Ikke til noget der skal køre længe eller med høj belastning.

PETG – lidt sejere, lidt mere tilgivende

PETG kan være et fint kompromis:

• Mere sejt og slagfast end PLA
• Mindre sprødt, bøjer lidt før det knækker

Til gengæld kan det være sværere at få helt skarpe detaljer, især hvis dit PETG i forvejen laver “spindelvæv”. Den del har vi en hel artikel om i hvis dit petg laver spindelvæv, som er værd at få styr på, før du jagter fine tænder.

Nylon og blandinger – når det begynder at ligne noget

Nylon (PA) og forskellige PA-blandinger er virkelig lækre til gear:

• Seje, slidstærke tænder
• Lavere friktion og bedre holdbarhed

Men:

• Kræver tør filament og ofte højere temp
• Mere warping, større krav til printersetup

Hvis du overvejer nylon til gear, er det værd at læse generelt om materialer og filament, så du ikke falder i de klassiske fælder med fugt og dårligt første lag.

TPU – kun til meget specielle gear

Fleksible gear lyder sejt, men i praksis bliver det hurtigt til tandhjul, der tygger tænder under belastning. TPU kan bruges til dæmpende koblinger eller fjedrende led, men ikke som primære drivgear, medmindre det er meget lav belastning og lav hastighed.

Efterbehandling, indkøring og smøring

Selv gode geardesign og pæne prints har brug for lidt kærlighed efter print.

Let slibning af tandflanker

En simpel metode:

1. Montér gearet på en midlertidig aksel (skrue, bolt, rundstang)
2. Hold et fint sandpapir (400-800 grit) let mod tandflanken
3. Drej gearet med hånden, så du sliber hele vejen rundt uden at lave flade punkter

Brug meget lidt tryk. Du vil bare fjerne de værste toppe, ikke ændre geometri voldsomt.

Indkøring: lav belastning først

Inden du giver fuld gas på motoren, så kør gearene igennem 5-10 minutter ved lav hastighed og lav belastning. Det hjælper flanker og kontaktflader til at “sætte sig”.

Hold øje med:

• Om der kommer plaststøv (for meget slid)
• Om der er tydelige hak i rotationen (binding eller dårlige tænder)

Smøring: hvilken type til plastgear?

Til plastgear bruger jeg typisk:

• Let silikonfedt eller plast-venlig hvidt lithiumfedt
• Meget tynd olie, hvis det skal være så friktionsfrit som muligt (men det holder kortere)

Undgå fedt der angriber plast, og undgå for tykt lag. Et tyndt, jævnt lag er bedre end en klump smør i midten.

Mit “gear-success” framework – tre simple testtrin

I stedet for at bygge hele projektet færdigt og så opdage at gearene er dårlige, kan du teste meget tidligere. Jeg bruger tre faste trin.

1. Friløb-test: kan de overhovedet dreje frit?

Montér kun gearene og akslerne i en simpel testplade eller den endelige plade, men uden belastning.

Tjek:

• Kan de dreje flere omgange af sig selv, når du giver et lille skub?
• Er der steder, hvor de pludselig går trægt eller stopper?

Hvis de hænger i bestemte positioner, har du måske en enkelt dårlig tand eller en minimal ovalitet. Markér positionen, afmontér og kig på det konkrete sted. Ofte kan du se et lille printproblem.

2. Belastningstest: hvad sker der når du holder lidt imod?

Næste skridt er at sætte den rigtige motor eller håndkraft på og give let modstand.

Gør fx sådan:

• Drej indgangen med hånden eller en langsomt kørende motor
• Hold let imod på udgangen (fx med fingrene eller en gummibremse)

Du lytter efter:

• Ujævn lyd (hak, knasen)
• Kraftige vibrationer
• Gear der springer et hak frem eller hopper tænder

Hvis det sker, har du typisk for lidt backlash, for små gear med for høj belastning, eller en svag tandrod.

3. Slidtest: bliver de hurtigt varme eller støvede?

Tredje trin: lad systemet køre lidt længere. 10-15 minutter ved den tiltænkte hastighed, måske med 50-70 % af planlagt belastning.

Efter kørsel:

• Rør forsigtigt ved gearene. Er de meget varme, har du for høj friktion.
• Tjek om der ligger plaststøv i huset.
• Kig på tandspidser og flanker for blanke, slibte striber.

En smule polering er fint. Meget støv og varme betyder, at du skal skrue op for modul, materiale eller smøring, eller ned for belastningen.

Fejlfinding: binder, hopper tænder, larmer, smelter

Lad os tage de typiske symptomer og koble dem til konkrete løsninger.

Gearene binder eller hakker

Mulige årsager:

• For lidt backlash / for lille centerafstand
• Elefantfod i tandspidserne
• En eller få tænder med printfejl

Prøv:

• Slib let på tandspidserne hele vejen rundt
• Flyt akselcenter 0,1 mm væk og test igen
• Giv en smule XY-kompensation i sliceren

Gearene hopper tænder ved belastning

Her er problemet typisk:

• For lille modul, tænderne kan ikke tage momentet
• Svag tandrod pga. orientering
• Fleksibel aksel eller dårlig fastholdelse af gear på akslen

Løsninger:

• Gå et modul op (større tænder) og gerne større geardiameter
• Print kritiske gear stående så tandroden ligger i lagretning
• Forstærk akselmontagen, brug metaltap eller skrue

De larmer helt vildt

Høj lyd kommer typisk fra:

• For høje omdrejninger
• For lille backlash og hårde sammenstød ved indgreb
• Dårlig smøring eller ru flanker

Hjælp dem lidt:

• Sænk omdrejningstallet (gear ud i flere trin, ikke ét voldsomt)
• Giv en smule ekstra centerafstand eller slib kontaktflader let
• Smør let med plast-venligt fedt

De bliver bløde, misfarvede eller smelter let i flanken

Her er du ofte i kategorien “for varmt i huset”:

• PLA tæt på varm motor eller i lukket kabinet uden køling
• For høj friktion, så varme udvikles i kontaktfladerne

Byt til et mere varmetolerant materiale, eller flyt varmekilde og gear fra hinanden. Og så skal friktionen selvfølgelig ned med bedre geometri og smøring.

Når gear simpelthen ikke er det rigtige valg

Nogle gange bruger vi gear, fordi det ser mekanisk og lækkert ud, selv om noget andet ville være smartere.

Jeg overvejer altid alternativer hvis:

• Udvekslingen skal være meget høj i ét step
• Der kun er begrænset plads til diameter, men højt moment
• Projektet skal være stille og vedligeholdelsesfrit i lang tid

I de tilfælde kigger jeg på:

• Bælterem og remhjul (printer selv hjulene, bruger købt rem)
• Kæde og tandhjul fra fx cykeldele eller standarddele
• Direkte drev med motorer uden gear, hvis det giver mening

3D-printede gear er stærke nok til mange hobbyting, men når belastning, levetid og stilhed er kritisk, er det ikke altid det kloge valg. Plast er stadig plast, også selv om vi elsker det.

Hvad du kan gøre allerede ved næste 3D-printede gear

Hvis jeg skal koge alt det her ned til en plan du kan bruge i dit næste projekt, så er det denne:

• Vælg involute gear med et rimeligt modul (min. 1,25-2 til småting)
• Giv bevidst backlash og lidt ekstra centerafstand
• Orientér små, belastede gear så tandroden følger lagene
• Print et lille test-gearpar og kør det gennem friløb-, belastnings- og slidtest
• Finjuster i CAD og slicer, før du bygger hele mekanismen færdig

Og hvis du opdager, at du står og kæmper mere med gearet end med resten af projektet, så er det måske ikke din printer der driller. Måske skriger projektet faktisk på en rem og et tandhjul i metal.
