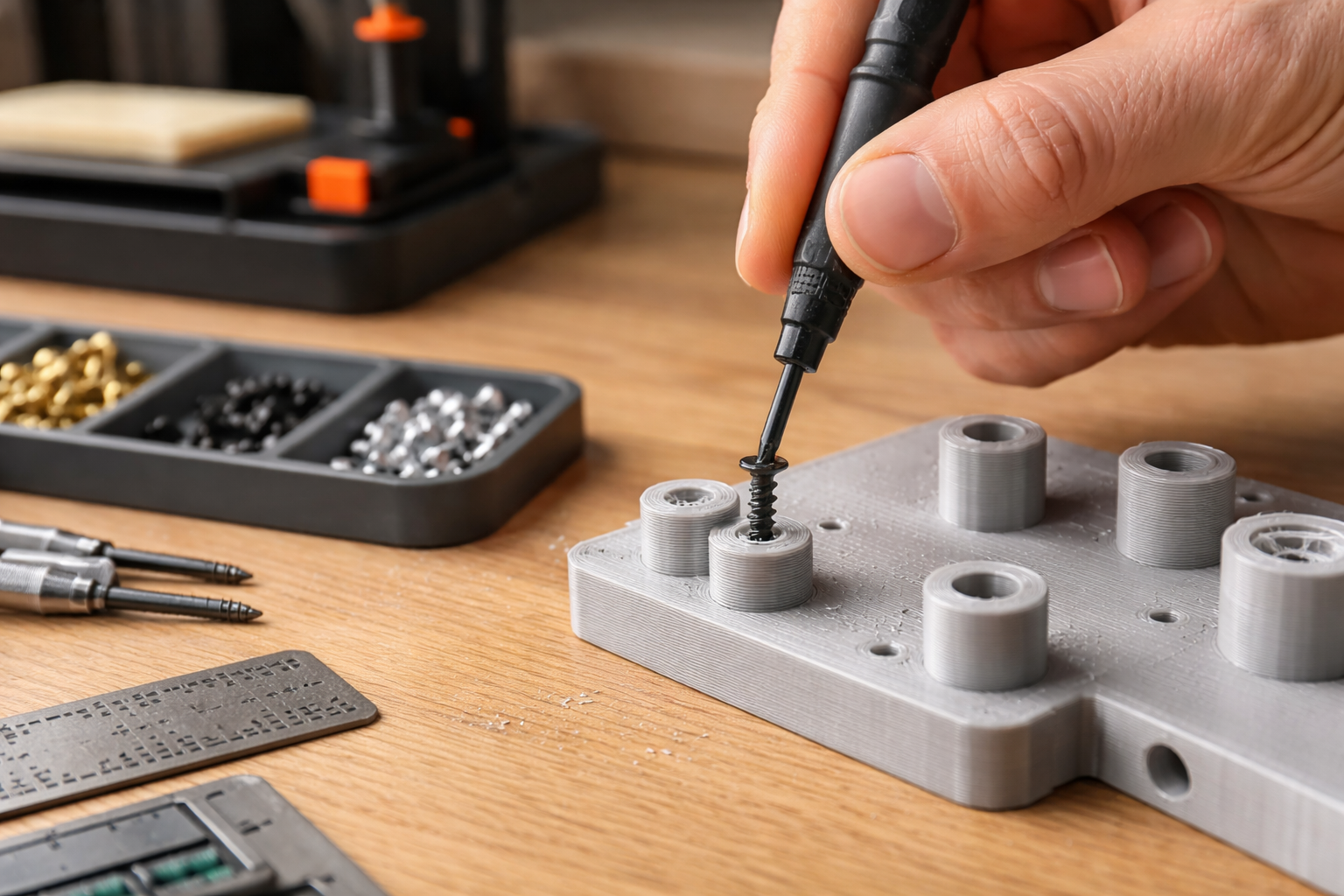

Skruer der bider sig fast

Plastgevind dør ikke, fordi 3D-print er svagt. De dør, fordi vi designer dem som om vi stadig sad med stål og fræser.

Hvornår du skal droppe inserts (og hvornår du ikke skal være stædig)

Jeg siger det lige højt: Du behøver ikke heat-set inserts til alt der ser en skrue. Mange hverdagsprojekter klarer sig fint med godt designede plastgevind.

Hvis du skruer noget af og på en håndfuld gange om året, eller det bare skal holde en dækselplade, så er “rene” 3D-printede gevind eller formskruer helt okay. Gevind i PLA kan fint holde en lampefod, en planteholder eller en lille elektronikboks.

Der hvor jeg selv altid går direkte til inserts, er når: delen bliver varm (over ca. 50 grader), du forventer rigtig mange af- og påmonteringer, eller hvis en løs skrue kan koste dyr elektronik. Til den type projekter giver funktionelle reservedele mere mening med metal inde i plasten.

Tre måder at få gevind i 3D-print uden metal

Når vi taler “gevind i 3D-print”, blander mange alt sammen i én bunke. Det gør det svært at vælge rigtigt.

Jeg skiller det altid op i tre løsninger. De kræver hver sin måde at designe og bruge dem på.

1. Formskruer til plast (self tapping skruer)

Formskruer er dem, der selv skærer deres spor i plasten. Du laver bare et hul uden gevind, og skruen “former” sit eget.

Fordele: De griber godt, også i korte bosser (de små “tårne” omkring skruehuller). De er tilgivende over for lidt upræcise huller og fungerer rigtig fint i både PLA og PETG. Ulempe: Du kan ikke skrue af og på helt uendeligt mange gange, før de mister bid, og de kræver lidt omtanke i huldiameter.

2. Maskinskruer i 3D-printet gevind

Her printer du selve gevindet i din del, f.eks. et M3 eller M4 indvendigt gevind. Skruen er standard, og det er plasten, der har profil.

Fordele: Ser pænt ud, du kan bruge standard CAD-værktøjer til at lave 3D print skruegevind, og det kan fungere godt til ikke alt for høje belastninger. Ulempe: Gevindtoppe i plast er skrøbelige, især i PLA, og hvis lagretningen er forkert, vrider du simpelthen gevindet ud.

3. Skær gevind efter print med tap

Sidste løsning er at printe glatte huller og bagefter bruge tap og gevindskærer i 3D-print til at skære et “rigtigt” gevind i plasten.

Fordele: Du får pæne gevindflanker, og tappe til M3/M4 er billige. Ulempe: Det er ekstra arbejde, og hvis du er for aggressiv med tappen, kan du sprænge bossen op. Her er følelsen i hånden vigtigere end nogen fancy tolerance-formel.

Designregel 1: Kernediameteren styrer om bossen revner

Hvis jeg kun måtte give én regel om gevind i plast, så var det: huldiameteren skal være større, end din mavefornemmelse siger.

Til formskruer i 3D print starter jeg typisk her (for PLA og PETG):

• M3 formskrue: hul ca. 2,3 til 2,5 mm
• M4 formskrue: hul ca. 3,2 til 3,4 mm

Hellere en anelse for stort hul end for lille. For lille hul giver de klassiske revner på langs af bossen, når skruen tvinger plasten udad.

Til maskinskruer i printet gevind bruger jeg ofte næsten standard ISO-kernediameter, men runder gerne 0,1 mm op for at tage højde for printtolerancer. F.eks. M3 indvendigt gevind i plast: kernediameter omkring 2,6 mm i CAD, og så lade sliceren æde en smule af det.

Designregel 2: Chamfer eller runding ved indgangen

Direkte, skarp kant ind i et skruehul er opskriften på, at skruen skraber lag løs og laver fine plastspåner, som ender med at tygge sig vej ned gennem hullet.

Giv altid indgangen et lille indløb. Det kan være:

• En chamfer (fase) på 0,5 til 1,0 mm ved 45 grader
• Eller en lille runding (fillet) på 0,5 mm

Pointen er bare, at skruegevindet får en blød start, i stedet for at møde en mur af laglinjer. Det betyder mindre stress på de første få gevindomgange, som ellers er der, hvor gevindet typisk dør først.

Designregel 3: Engagement-længde, altså hvor mange gevind der faktisk arbejder

Mange laver enten alt for korte bosser, eller så høje tårne at de står og vipper. Ingen af delene er gode.

Som tommelfingerregel i plast:

• M3: mindst 2 til 2,5 x skrue-diameter i effektiv gevindlængde (6 til 8 mm)
• M4: 2 x diameter (8 mm) er ofte fint, 3x (12 mm) til lidt hårdere brug

Du får hurtigt aftagende gevinst ved at gøre bosserne endnu højere. Hvis du får lyst til at lave et 25 mm højt M3-tårn, så brug i stedet noget af højden på et støttende “skørt” eller en ribbe, så bossen forbindes til resten af konstruktionen.

Designregel 4: Printretning kan redde eller dræbe gevindet

Forestil dig, at du skruer i lagene som en korkprop der vris ud, i stedet for at klemme på tværs af dem. Det er præcis det, der sker, når gevindet står den forkerte vej.

Vil du have et stærkt gevind, skal lagene helst ligge rundt om hullet som årringe i et træ. Det betyder typisk, at skruehullet går lodret i Z-retningen, når du printer. Så trækker du i filamentets sammenpressede “rør” i stedet for at prøve at skrælle lagene af hinanden.

Hvis du af designgrunde har skruehuller horisontalt, så vær ekstra rundhåndet med vægtykkelse og perimetre omkring hullet, fordi du arbejder imod materialets svage retning.

Designregel 5: Perimetre og vægtykkelse omkring gevind

Spørgsmålet “hvor tykke vægge til gevind?” dukker op hele tiden. Og svaret er sjældent bare “flere vægge”.

Jeg sigter efter:

• Mindst 3 perimetre omkring et belastet skruehul i PLA
• Gerne 4 i PETG og ASA, især til formskruer
• Samlet vægtykkelse omkring 2 til 3 x skrue-diameter for en fritstående boss

Til en M3-boss vil jeg f.eks. ofte ende omkring 7 til 9 mm ydre diameter, afhængig af belastning. Til en M4-boss ligger jeg ofte omkring 9 til 12 mm ydre diameter, igen hellere lidt for meget plast end for lidt.

Og så en vigtig detalje: forbind bossen med resten af delen via en lille fillet eller ribbe, så kræfterne ikke samler sig lige ved foden som en skarp knækzone.

Designregel 6: Materialevalg gør en større forskel end du tror

PLA er stift og sprødt. PETG er sejere og kan give sig lidt. ASA/ABS kan bedre tåle både temperatur og gentagne belastninger.

Hvis du vil have gevind i 3D print, der kan klare mange af- og påmonteringer uden inserts, er mit rangordnede valg ofte:

• Nylon-blandinger (bedst, men kræver mere erfaring)
• PETG eller ASA (rigtig god mellemvej)
• PLA (fint til let brug og ikke for varme omgivelser)

PLA-bosser har det især med at revne på langs ved formskruer. Så vælg større huldiameter, og skru langsomt i, så plasten når at flytte sig. Hvis PETG driller dig på andre måder, så kig forbi artiklerne om PETG der laver spindelvæv og snask, der ikke vil slippe.

Hvordan jeg vælger mellem formskruer, printet gevind og tap

Når jeg står i CAD og skal placere skruehuller i plast, kører jeg altid lige et lille mentalt skema igennem.

Lidt frit fra mit hoved til dit:

• Skal det bare holde to plastdele sammen uden vild kræft, og fylder M3 rigeligt? Formskrue i M3, hul ca. 2,4 mm, printet vertikalt.
• Skal det ligne noget “rigtigt” mekanik, og bruger du allerede maskinskruer? Printet M3 eller M4 gevind, eller hul + tap, hvis det skal se pænt ud og være mere glat i gang.
• Skal delen måske åbnes hver uge, f.eks. en elektronikboks til hobbyprojekter? PETG eller ASA, formskrue med god engagement-længde og generøs vægtykkelse.

Hvis du er i tvivl, så vælg M3 frem for M4 i plast. M4 frister til at spænde hårdere, og det er ofte her folk kommer til at sprænge bossener, fordi de bruger “metal-moment” på plastdele.

Hvorfor skruehuller revner (og hvad du kan gøre anderledes)

De tre typiske syndere, jeg ser igen og igen, er:

• For lille hul, så skruen tvinger plast brutalt til siden
• For tynde vægge, så revnen går ud gennem siden som en lynlås
• Manglende chamfer, så første gevindomgang bliver mast til pulver

Næste gang du har en revnet boss, så kør lige en lille “fejl-efterforskning” på den. Mål huldiameter, kig på lagretning, og se om revnen starter ved foden eller indgangen. Så begynder du ret hurtigt at få en mavefornemmelse for, hvad du skal ændre i CAD.

Reparation: når gevindet allerede er dødt

Vi har alle prøvet det. Du spænder “bare lige lidt til”, og pludselig spinner skruen rundt uden modstand. Gevindet er væk.

Der er heldigvis flere måder at redde situationen på uden at printe hele delen om.

Plan A: Bor op og brug større skrue

Den hurtigste løsning er tit bare at gå en størrelse op. Har du ødelagt et M3-gevind, kan du ofte:

• Bore hullet op til f.eks. 3,2 til 3,4 mm
• Bruge en M4 formskrue eller maskinskrue + tap

Husk så at styrke bossen omkring hullet, hvis du gør det permanent i CAD bagefter. Ellers får du bare samme problem med en større skrue.

Plan B: Fyld gevindet og skær nyt

Hvis du ikke har vægtykkelse til en større skrue, kan du lave en “plastplombe”.

Metode jeg selv bruger:

• Fyld det hullede gevind med epoxy eller en tyk cyanoakrylat (superlim) blandet med lidt plaststøv
• Lad det hærde helt
• Bor et nyt hul i den hærdede “kerne”
• Brug formskrue eller tap forsigtigt

Det er ikke smukt, men det kan forlænge livet på en del, du ikke lige gider printe igen, f.eks. på noget der allerede sidder monteret på væggen.

Plan C: Redesign bosserne i næste version

Når jeg har ødelagt det samme gevind to gange, tager jeg det som et vink med en vognstang fra universet om at gå tilbage i CAD.

Typiske ændringer jeg laver i v2:

• Gør bossen kortere, men tykkere
• Laver en lille “fodplade” under bossen, så kræfterne spredes
• Tilføjer ribber hen til nærmeste væg, så bossen ikke står alene som et tårn

Her er det oplagt at kigge forbi kategorien om parametrisk og funktionelt design, så du nemt kan justere bosser og vægtykkelser i hele modellen næste gang noget skal ændres.

Mini-checkliste til CAD før du printer gevind igen

Hvis du er som mig, går der ikke altid teori i det, når man lige sidder om aftenen og tegner en hurtig løsning til køkkenet. Så her er den korte version, jeg selv prøver at huske.

1. Beslut skruetype og materiale først

Start med at svare dig selv på to ting:

• Formskrue eller maskinskrue?
• PLA, PETG, ASA eller noget endnu sejere?

Det styrer huldiameter og hvor meget du tør spænde. Ingen grund til at nørde videre, før de valg er taget.

2. Sæt huldiameter fra en lille “tabel”

Lav et lille notat i din notes-app eller på skærmen ved printeren med dine personlige standarder. F.eks.:

• M3 formskrue i PLA/PETG: 2,4 mm hul
• M4 formskrue: 3,3 mm hul
• M3 tap i PLA: 2,5 til 2,6 mm hul

Tilpas dem efter dine erfaringer, men hold dig til nogle få tal, så du ikke gætter hver gang.

3. Giv bossen ordentlig væg og støtte

Tjek i CAD:

• Ydre diameter på boss: mindst 2 til 3 x skrue-diameter
• Højde: 2 til 3 x diameter i effektiv gevindlængde
• Fillet eller plade i bunden, så den ikke står frit

Hvis delen er vigtig, så brug et øjeblik på at køre en hurtig tværsnit-visning i CAD. Det er det bedste værktøj vi har, når vi designer til 3D-print.

4. Tjek printorientering og perimetre

Inden du slicer, kig på modellen og spørg: skruer jeg nu “ind i” lagene, eller klemmer jeg på tværs af dem?

Hvis det første, så roter modellen. Hvis det ikke kan lade sig gøre, så hæv perimetre omkring hullet og vælg et materiale der kan give sig lidt, f.eks. PETG. Et hurtigt kig på kalibrering og finjustering kan også hjælpe, hvis dine huller konsekvent bliver 0,2 mm for små.

5. Skru langsomt i første gang

Til sidst noget meget lavpraktisk: den måde du skruer i første gang, er næsten lige så vigtig som designet.

Skru ind med hånden, ikke med skruemaskine. Stop, hvis det føles som om du maser dig gennem beton. Skru roligt tilbage et halvt omdrejning, så spåner kan slippe, og fortsæt så. Det alene kan forlænge livet på dine plastgevind markant.

Min egen lille konklusion

Jeg synes gevind i 3D-print er et af de steder, hvor man virkelig kan mærke forskellen på “jeg smed bare et hul ind” og “jeg tænkte lige 30 sekunder over kræfterne”.

Næste gang du står med en knækket boss i hånden, så tag det ikke som nederlag, men som endnu en gratis mini-lektion i mekanik på dit eget makers-bord.
