Den dag min elektronikboks knækkede ved låget

Vælg samling ud fra belastning og service, ikke ud fra hvad der ser smartest ud i CAD.

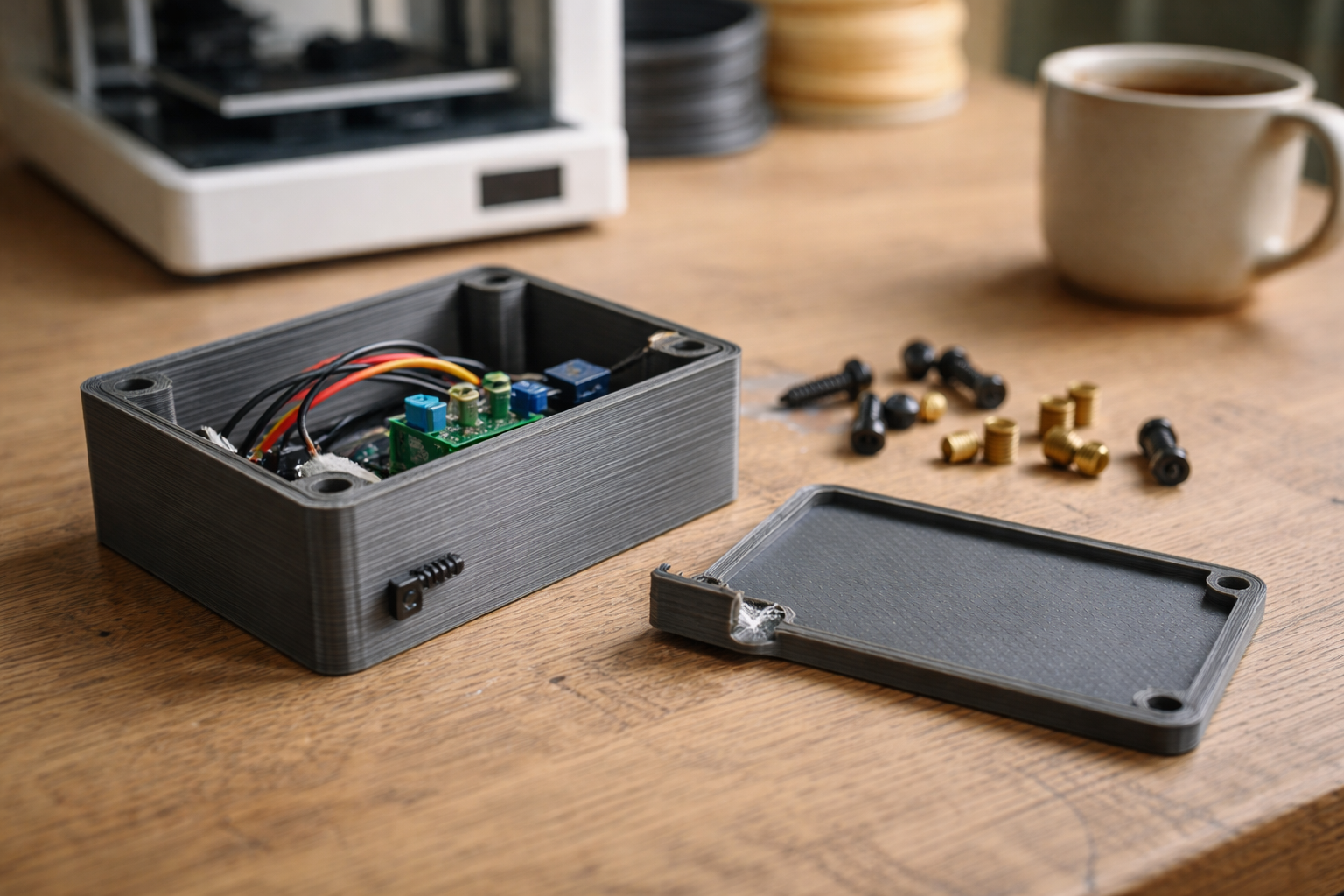

Jeg kan stadig huske lyden. Det lille “knæk” da låget på min 3D-printede elektronikboks røg af for tredje gang, og en snap-fit arm røg med. Ikke under voldsom brug. Bare et stille servicetjek en tirsdag aften, mens kaffen stadig var varm.

Det var den dag, det gik op for mig, at mit problem ikke var printeren, filamentet eller sliceren. Det var mine samlinger. Eller mere præcist: at jeg valgte samlingstype med maven i stedet for med hjernen.

Rejsen fra “det ser fedt ud” til “det holder i brug”

Hvis du har printet mere end en håndfuld funktionelle ting, har du sikkert været igennem noget af det samme.

Du designer en boks, et beslag, et cover. Du smider et par snap-fits på, fordi det ser lækkert ud. Eller laver et press-fit, fordi “så slipper jeg for skruer”. Eller også hælder du skruer i alt, fordi “så holder det i hvert fald”.

Og så går det i stykker. Ikke i simuleringen. Ikke i sliceren. Men på spisebordet, når du lige prøver at samle det for første gang.

Det her er historien om, hvordan jeg gik fra tilfældige valg til en lille mental beslutningsmodel, jeg bruger hver gang jeg vælger mellem press-fit, snap-fit, skruer, inserts eller magneter. Og du kan stjæle den direkte.

De 6 spørgsmål der styrer dine samlingstyper

Inden vi snakker om press-fit, snap-fit og skruer, er der seks spørgsmål, jeg stiller mig selv hver gang nu. De lyder kedelige, men de redder dig for mange reprints.

1. Hvor stor er belastningen?

Tænk både på kraften og konsekvensen, hvis det fejler.

• Lille belastning: låg på en opbevaringsboks, cover til fjernbetjening, kabelclips.
• Mellem: beslag til sensor, lille hylde, kabinet til noget elektronik der skal håndteres.
• Stor: cykelbeslag, vægbeslag til tungt udstyr, dele i bevægelse.

Jo større belastning og jo værre det er, hvis det fejler, jo mindre bør du stole på bare friktion eller tynde plastarme.

2. Hvilken retning bliver der trukket i?

Press-fit og snap-fit er stærkest, når kræfterne prøver at trykke tingene længere sammen, ikke hive dem fra hinanden.

• Axial belastning (langs samlingens retning) kan ofte klares med press-fit.
• Tværbelastning eller rotation kræver ofte skruer eller inserts.

Jeg har flere gange lavet en pæn press-fit arm til min mountainbike, som så rystede sig løs på første tur i skoven. Press-fit og vibration er generelt dårlige venner.

3. Skal samlingen kunne skilles ad (og hvor tit)?

Det er her de fleste af os snyder lidt i starten.

• Aldrig: permanent montage, ting der bliver limet eller kun samles én gang.
• Sjældent: batteriskift hver 6. måned, service en gang imellem.
• Ofte: hver uge, hver dag, mange gange om dagen.

Snap-fits er fantastiske til “sjældent men uden værktøj”. Skruer og inserts er bedre til “ofte og sikkert”. Press-fit kan være fint til “måske skal det af én gang, men så er det også det”.

4. Hvor meget plads har du omkring samlingen?

Snap-fits kræver arme, nok længde til at fjederen kan arbejde og noget gods omkring. Skruer kræver boss’er (cylindre til gevind) og plads til en skruetrækker eller bit.

Hvis du sidder med noget meget kompakt elektronik, er det tit her, du må vælge mellem små skjulte clips, magneter eller mikroskruer. Der er grænser for, hvor meget mekanik man kan mase ind i en 1,5 mm tyk væg.

5. Hvilket værktøj må brugeren have i hånden?

Er det dig selv i værkstedet, eller din svoger juleaften?

• Ingen værktøj: snap-fit, magneter, slide-locks.
• Lille værktøj (skruetrækker, unbrako): skruer, inserts.
• Specialværktøj: prøv at undgå det, med mindre det er noget professionelt.

Til familieting hjemme hos os vælger jeg næsten altid noget, der kan åbnes uden værktøj. Til ting i garagen er skruetrækker fint.

6. Hvor meget tid vil du bruge på at finjustere tolerancer?

Press-fit kræver, at du kender din printer rimeligt godt. Snap-fit kræver ofte et par iterationer, før det klikker godt uden at knække. Skruer og inserts er mere tilgivende.

Hvis du i forvejen kæmper med pasform, er det guld værd at læse lidt om hvorfor 3D-print ikke altid passer sammen og få styr på tolerancer generelt, før du laver meget stramme samlinger.

Press-fit – når det er nok med friktion

Press-fit er der, hvor to dele bare trykkes sammen og bliver siddende på grund af friktion og lidt deformation i plasten.

Det er fristende, fordi det er hurtigt at modellere og ser pænt ud uden skruer. Og det kan være stærkt, hvis det er gjort rigtigt.

Hvornår press-fit er en god idé

• Små dele med lav belastning: knapper, covers, pyntedele.
• Samlinger der kun skal samles én gang.
• Samlinger hvor du kan leve med, at de kan være lidt svære at skille ad.

Typisk bruger jeg press-fit til kabelholdere, clips på brætspil-bokse og små covers på elektronik, hvor service er sjældent.

Press-fit tolerancer i 3D-print

Her er det, mange ryger i: Tolerancen afhænger af printer, filament og orientering. Du kan ikke bare tage en mekanikbog og bruge metal-tolerancer én til én.

Som udgangspunkt for FDM med PLA eller PETG:

• “Løs” pasning (til noget der skal kunne glide): hul +0,2 til +0,4 mm større end delen.
• “Neutral” pasning (ingen slør, kan samles i hånden): hul -0,05 til +0,1 mm.
• Let press-fit (kræver lidt tryk, men kan stadig skilles ad): hul -0,1 til -0,2 mm.

Men: mål dine egne teststykker. Print gerne en lille række cylindre og huller med forskellig spil, og find ud af, hvor din printer lander. Her hænger det tæt sammen med design til pasform.

Overflader, lagretning og revner

Press-fit fejler tit ved at dele revner, når du trykker dem sammen.

Nogle enkle tricks:

• Print hullet, så kræfterne ligger på perimetrene, ikke i lagretningen. Altså helst med hullet lodret, så væggene er perimetre rundt om.
• Tilføj fillets eller chamfers ved kanten, så delen ledes glat ind.
• Print med mindst 3 perimetre der, hvor press-fit skal være.
• Vælg PETG eller ASA frem for sprød PLA, hvis du ved, du skal presse hårdt.

Jeg ødelagde en hel serie små beslag, før jeg lærte ikke at bruge tyndvægget PLA med tight press-fit i kold garage. Sprød plast og hårde fingre er en dårlig kombination.

Snap-fit – den tilfredsstillende klik-lyd

Snap-fit er der, hvor du har en fjederarm eller en tapp, der bøjer lidt under montage og låser over en kant. Det føles fantastisk, når det virker. Og irriterende, når armen knækker tredje gang, du åbner.

Hvornår snap-fit giver mening

• Låg og covers der skal kunne åbnes uden værktøj, men ikke hele tiden.
• Små moduler der skal klikkes sammen, f.eks. elektronikmoduler, brætspilstilbehør.
• Plastdele hvor du vil undgå metalkomponenter.

Jeg bruger det tit til elektronikbokse hjemme, hvor jeg vil kunne åbne uden skruetrækker, men det stadig må føles “låst” når børnene roder rundt med det.

Design-regler for snap-fit arme

Der er skrevet lange artikler om snap-fit, og vi har også samlet en række praktiske snap-fit tricks. Men den korte version til FDM:

• Gør armen så lang som muligt: længere arm = mindre deformering per mm bevægelse.
• Hold tykkelsen jævn: undgå pludselige tynde steder.
• Brug rundinger der, hvor armen fæstner i resten af delen.
• Giv selve “krogen” en lille chamfer, så den glider på plads i stedet for at hakke.

Start konservativt. Lav en arm der måske er lidt for blød, i stedet for en der er for stiv og knækker. Du kan altid gøre den kortere eller tykkere i næste iteration.

Materialevalg til snap-fits

Materialet gør en kæmpe forskel her.

• PLA: sprødt. Kan bruges til snap-fits, men forvent kortere levetid ved mange åbninger.
• PETG: mere sejt. Rigtig godt til snap-fits, der skal kunne åbnes mange gange.
• ASA/ABS: også gode, men kræver mere styr på printmiljø.
• TPU: kan bruges til meget fleksible låse, men kræver anden geometri.

Hvis du laver en låge, der skal kunne åbnes hver uge, ville jeg personligt vælge PETG og give armen lidt mere længde og tykkelse end i PLA.

Orientering af snap-fits i printet

Her knækker mange. Hvis armen er printet, så lagene ligger på tværs af bøjningsretningen, har du en “træpind” lavet af lag, der kan skille ad.

Prøv så vidt muligt at orientere modellen, så fjederarmen printes, så lagene følger armen i længderetningen, eller så bøjningsspændet går på tværs af flere lag og perimetre, ikke bare bryder dem fra hinanden.

Skruer direkte i plast eller med inserts

På et tidspunkt når man til “nu skal det bare holde”. Og så ender man ofte med skruer.

Der er to hovedveje: skruer direkte i plast (formskruer eller maskinskruer i printet gevind) eller metalinserts du varmer ned i plasten.

Hvornår skruer direkte i plast er fint

Jeg er stor fan af skruer direkte i printet plast i de her situationer:

• Lav til medium belastning.
• Få monteringer og afmonteringer (f.eks. 5-10 gange i levetiden).
• Mulighed for at printe rigeligt gods omkring boss’en.

Typiske eksempler er små kabinetter, lette beslag eller prototyper, der ikke skal holde for evigt. Her er det ofte spild af tid at lege med inserts.

Hvis du vil nørde dybere, har jeg skrevet om hvordan plastgevind dør, og hvilke mønstre der går igen, når det går galt.

Når du bør overveje heat-set inserts

Heat-set inserts er små messingmøtrikker med riller, som du varmer ned i plasten. De gør to ting:

• Fordeler belastningen i plasten over et større areal.
• Giver dig metalgevind, du kan skrue i igen og igen.

Jeg bruger inserts når:

• Delen skal skilles ad og samles mange gange.
• Belastningen er høj, især i trækretning.
• Projektet er “færdigt” og skal holde, ikke bare testes.

Hvis du aldrig har brugt dem før, så tag et kig på artiklen om at tæmme heat-set inserts uden sprængte dele. Det er mindre farligt end det ser ud, hvis man tager sig tid.

Plastgevind der er dømt til at dø

Nogle situationer er bare no-go for plastgevind:

• Meget små bosser med lange skruer.
• Gevind tæt på kanten af en del uden støtte bagved.
• Høj varme, der gør plasten blød.

Hvis du allerede kan mærke, at du strammer med svedige håndflader, hver gang du skruer i, fordi du er bange for at rive det hele ud, er det som regel et tegn på, at designet trænger til en ny samlingstype.

Magneter, klik-låse og andre “små hacks”

Ikke alt behøver være klassisk mekanik. Magneter og små slide-locks kan tit løse problemer, hvor hverken press-fit, snap-fit eller skruer lige er sagen.

Magneter

Små neodym-magneter i printede lommer er geniale til låg og paneler der skal af tit, men ikke må sidde løst.

Tips:

• Print lommer med 0,1-0,2 mm ekstra plads i hver retning.
• Sørg for at magneten ligger på tryk, ikke kun holdes af et tyndt lag plast.
• Lim dem fast, når du har testet polariteten (ja, jeg har også limet en forkert vej).

Slide-locks og små låsetunger

Du kan ofte lave en simpel slids med en tunge, der skubbes ind og låser. Det kræver lidt mere CAD, men kan være både stærkt og brugervenligt.

Her er det igen vigtigt at tænke på lagretning og belastning. Lad ikke en tynd 0,8 mm tunge printet på den forkerte led være det eneste, der holder en tung klods fast.

Mit lille beslutningsdiagram i hovedet

Jeg lovede dig en beslutningsmodel. Her er den i tekstform, så du kan printe den i hovedet.

Trin 1: Belastning og konsekvens

• Hvis høj belastning eller høj konsekvens ved fejl: start med skruer/inserts.
• Hvis lav til medium belastning: gå videre til service-spørgsmålet.

Trin 2: Servicefrekvens

• Aldrig eller næsten aldrig: press-fit eller snap-fit.
• Sjældent: snap-fit, skruer eller magneter.
• Ofte: skruer eller magneter, eventuelt kraftige snap-fits i sejt materiale.

Trin 3: Værktøj

• Ingen værktøj: snap-fit, magneter, slide-lock.
• Værktøj ok: skruer, inserts.

Trin 4: Plads og komplexitet

• Meget lidt plads: magneter eller små press-fits.
• Rigelig plads: skruer, inserts eller solide snap-fits.

Hvis du ender mellem to løsninger, så vælg den, du stoler mest på, når du sidder med delene i hånden om seks måneder. Ikke den der ser mest elegant ud i CAD.

Tre små cases – boks, beslag, cover

Lad os tage tre klassiske situationer, hvor valg af samlingstype gør en stor forskel.

Case 1: Elektronikboks til hjemmeprojekt

Du designer en boks til en lille Arduino og et par sensorer. Den skal stå på en hylde, måske flyttes lidt rundt og åbnes når du ændrer noget.

Spørgsmålene:

• Belastning: lav.
• Service: måske hver 1-2 måned.
• Værktøj: helst ingen.
• Plads: ok, men ikke kæmpe.

Mulig løsning:

• Snap-fit låg: 4-6 arme rundt om kanten, lavet i PETG.
• Eller magneter i hjørnerne og en lille kant, der centrerer låget.

Jeg startede med meget aggressive snap-fits i PLA. De knækkede på tredje åbning. PETG og lidt længere arme løste det.

Case 2: Vægbeslag til noget tungere

Du har printet et beslag til en hylde, en router eller noget andet med lidt vægt.

Spørgsmålene:

• Belastning: medium til høj.
• Retning: træk og moment ud fra væggen.
• Service: kan ske, men ikke ofte.

Her ville jeg ikke stole på snap-fits eller press-fit som den eneste løsning.

Mulig løsning:

• Skruer i væggen (selvfølgelig).
• Skruer eller inserts til at holde den printede del fast på noget mekanisk stærkt.
• Eventuelt små lokations-tappe eller press-fit til at centrere, men ikke bære last.

Her giver det også mening at tænke geometri og styrke generelt, noget vi har skrevet om i artiklen om hvad der faktisk gør beslag stærke.

Case 3: Cover der skal af hver uge

Du har et filter, en sensor eller et modul, hvor du ved, at du skal åbne og lukke ofte. Måske er det ovenikøbet resten af familien, der også skal kunne finde ud af det.

Spørgsmålene:

• Belastning: lav, men mange cyklusser.
• Service: ofte.
• Værktøj: helst ingen.

Her vil jeg typisk vælge:

• Magneter og en lille lip, der holder det på plads.
• Eller et lille slide-lock design, hvor du skubber coveret ind og ud.

Snap-fits kan fungere, men kræver virkelig god dimensionering og materiale, hvis de skal overleve mange åbninger. Magneter er ofte bare mindre stressende i længden.

Testplan: sådan validerer du din samling på 30 minutter

Inden du kaster dig ud i at printe 10 kopier, så brug en halv time på at teste samlingen alene.

1. Print en “dum” testklods

I stedet for at printe hele boksen, så lav et lille udsnit i CAD med kun samlingen. F.eks. et hjørne med snap-fit arm eller et lille cylinderhul til press-fit.

Print 2-3 versioner med små variationer:

• Press-fit: spil ændret med 0,1 mm pr. version.
• Snap-fit: lidt forskellig armlængde eller tykkelse.
• Skruer: forskellige huldiametre og vægtykkelser.

2. Overbelast i hånden

Samle og skille ad flere gange, hårdere end du forventer i brug.

Spørg dig selv:

• Føles det for stramt, så jeg er bange for at knække det?
• Føles det for slapt, så det hopper af ved let berøring?
• Hvor går det i stykker, hvis det knækker? Ved foden, midt på, ved en skarp kant?

3. Justér én ting ad gangen

Hvis noget fejler, så ændr én parameter i CAD. Ikke både materiale, geometri og tolerancer på én gang. Ellers lærer du ingenting til næste projekt.

4. Skriv små noter til dig selv

Jeg har en lille mappe med testklodser i værkstedet, mærket med “-0,1 mm”, “PETG, lang arm” osv. Det lyder nørdet, men når du står med tredje boks, der skal have samme type snap-fit, er det guld værd.

Hvis du vil blive god til samlingstyper i 3D-print

Samlingstyper er kun ét hjørne af hele feltet omkring 3D-design og modeller, men det er et område, hvor små designvalg har kæmpe betydning for, om dine projekter holder eller ender i skraldespanden.

Jeg synes det bedste du kan gøre, er at vælge ét konkret projekt og sige til dig selv: “Den her gang vil jeg være bevidst om, hvorfor jeg vælger samlingerne”. Brug de seks spørgsmål, lav en lille testklods, og ret til én gang, før du laver det “rigtige” print.

Det vigtigste råd: vælg samlingstype efter hvor tit og hvordan delen skal bruges, ikke efter hvad der ser smartest ud på skærmen.
