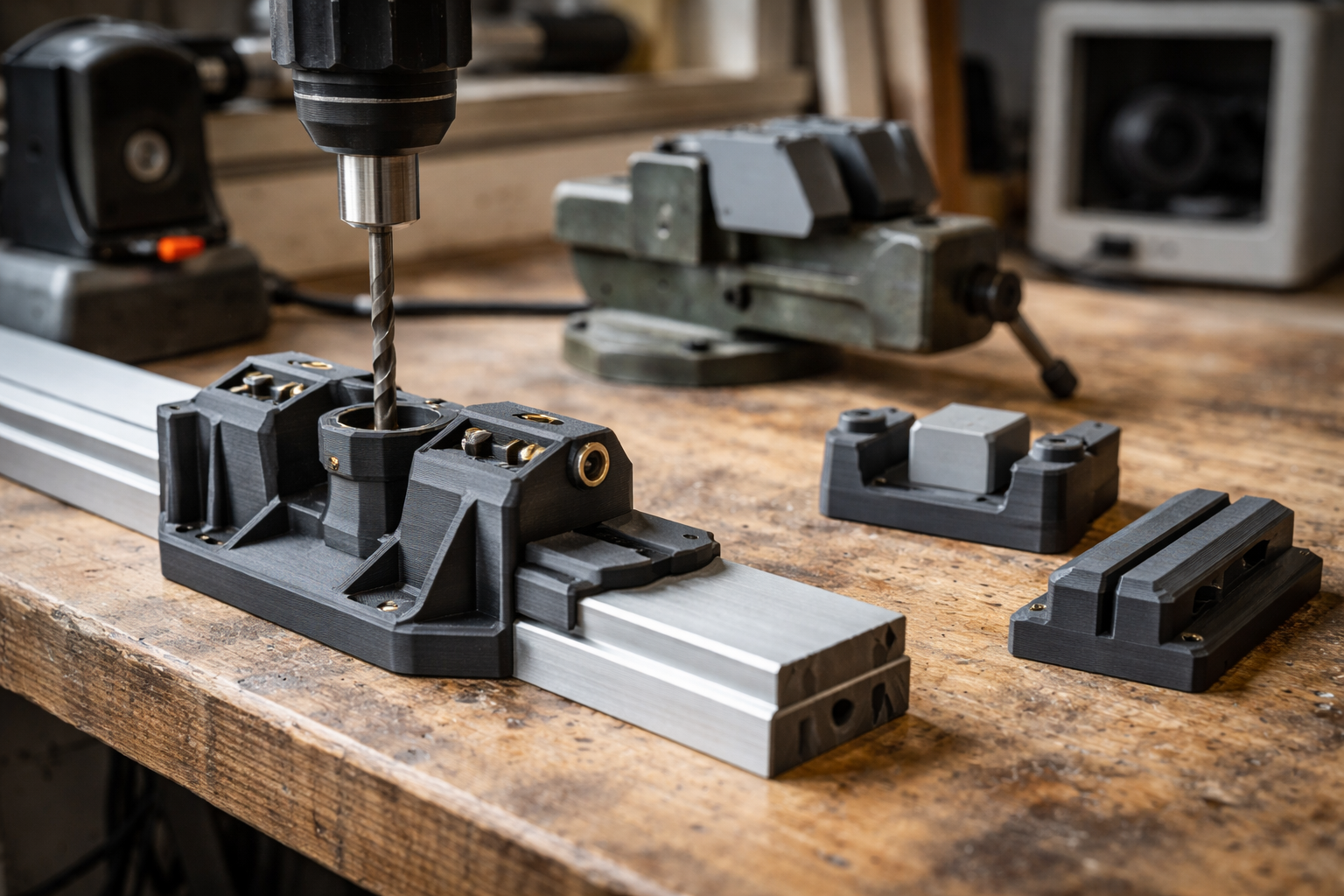

3D-print til jigs og værktøj: sådan designer du stærke fixtures til værkstedet

Overblik: sådan får du stærke 3D-printede jigs og fixtures

Hvis du vil bruge 3D-print til jigs, fixtures og små hjælpeværktøjer i værkstedet, er der især tre ting, der afgør, om det holder:

• valg af materiale og printteknologi
• hvordan du designer geometrien
• hvordan du orienterer og printer delen

Får du de tre på plads, kan du lave borejigs, montagefixturer, kontrolværktøjer og soft jaws, der er stærke nok til daglig brug og billige nok til, at du tør iterere.

Du skal dog også vide, hvor grænsen går, og hvornår metal og CNC stadig er det rigtige valg. Det gennemgår vi hele vejen, så du ikke ender med at stole på en plastfixture i en situation, hvor den ikke bør være sidste sikkerhedsled.

Hvad er jigs, fixtures og grips – og hvorfor skelne?

Tre ord går igen, når vi taler værkstedsværktøj:

• Jig: En jig guider værktøjet. Klassisk eksempel er en borejig, der styrer boret i den rigtige vinkel og position.
• Fixture: En fixture holder og positionerer emnet, mens du bearbejder det. For eksempel et montagebeslag, der fastholder to dele, mens du skruer dem sammen.
• Grip (gripper / gribeklo): I automatisering er det den del af fx en robotgriber, der har direkte kontakt med emnet.

Forskellen er vigtig, fordi belastningen er forskellig:

• En jig bliver typisk belastet direkte af værktøjet (tryk, torsion, vibration).
• En fixture skal primært holde emnet stabilt, ofte med gentagne klemmelaster.
• En grip skal både holde sikkert, beskytte emnets overflade og passe præcist til geometrien.

Det betyder, at krav til styrke, slid, præcision og overflader varierer. En god 3D-printet borejig er ikke nødvendigvis en god robotgrip – og omvendt. Så start altid med at definere, om du designer en jig, en fixture eller en grip.

Hvornår giver 3D-print mening til værkstedsværktøj?

3D-printede jigs og fixtures giver især mening, når du har:

• mange varianter af samme type værktøj (forskellige emnegeometrier, små serieændringer)
• komplekse former, som er dyre eller besværlige at fræse
• brug for hurtig iteration på et koncept
• begrænset plads, hvor en let og skræddersyet løsning er bedre end en tung stålklods

Typiske opgaver, hvor 3D-print fungerer rigtig godt:

• borejigs med indbyggede stop og vinkler
• montagefixturer til at holde emner i en fast position
• kontrolfixtures og go/no-go gauges
• soft jaws til skruestik eller rundbord, der skåner emner
• hjælpeværktøj til samling, f.eks. afstandsklodser og positioneringsblokke

Hvor giver metal og CNC stadig mere mening?

• meget høje belastninger eller slag
• høj temperatur tæt på maskiner eller varme emner
• kritiske sikkerhedsapplikationer, hvor et brud kan skade personer
• meget lang levetid med hårdt dagligt brug

Brug 3D-print, når du har brug for fleksibilitet, tilpasning og kort lead time. Behold metal til de hårdeste, varmeste og mest kritiske opgaver.

Materialer og teknologier til stærke fixtures

Til jigs og fixtures er materialevalget mindst lige så vigtigt som selve designet. PLA kan være fint til en engangsskabelon, men de fleste værkstedsdele har brug for noget mere robust.

FDM-materialer til værkstedet

• PETG
  God allround til værktøj. Stærkere og mere slagfast end PLA, tåler lidt varme og fugt bedre. Velegnet til borejigs, simple fixturer og afstandsklodser. Få tips til styrke og overflade i vores guide om PETG-temperaturtricks.
• ASA / ABS
  Højere varmetolerance, god slagstyrke, lidt mere fleksibelt end PLA. Godt til værktøj, der ser lidt varme eller står i et værksted uden konstant temperatur. Kræver lukket printer og styr på warping, se f.eks. vores guide om ASA og warping.
• PC (polykarbonat)
  Meget slagfast og varmebestandig. Velegnet til hårdt belastede fixturer og jigs, der får nogle tæsk. Kan være udfordrende at printe, kræver høj temperatur og ofte lukket kammer.
• PA12 / nylon
  Sej, slidstærk og lidt fleksibel. God til soft jaws, grips og fixturer, der skal kunne give sig lidt uden at brække. Absorberer fugt, så opbevaring og tørring er vigtigt.
• PA12-GF/CF og CF-nylon
  Nylon med glasfiber (GF) eller kulfiber (CF) forstærkning. Markant stivere og stærkere i den retning, fibrene ligger. Godt til stive fixturer og jigs med høje kræfter. Kræver dyse, der tåler slibende materiale.

Hvis du er i tvivl om PLA overhovedet er en god idé til funktionelle beslag, kan du med fordel læse vores mere generelle refleksioner om PLA versus stærkere materialer.

SLS, resin og andre teknologier

• FDM
  Det de fleste har i værkstedet. Billigt, hurtigt, godt til større og mere simple fixturer og testjigs. Begrænsninger: synlige lag, anisotropi (svaghed på tværs af lag), lidt lavere præcision.
• SLS (Selective Laser Sintering)
  Pulverbedsprint i nylon (ofte PA12). Giver stærke, homogene dele uden support. Højere præcision og bedre isotrop styrke end FDM. Typisk brugt via printservice til mere krævende fixturer og grips.
• Resin / SLA
  Meget høj præcision og fin overflade. Med engineering resins kan du få høj stivhed, varmebestandighed eller slidstyrke. Godt til små, præcise måleværktøjer, kontrolfixtures og komplicerede gribeflader. Dele kan dog være mere sprøde end nylon og kræver efterhærdning.

Præcisionen varierer med teknologi. Hubs angiver typisk industrielle tolerancer omkring ±0,2 mm for FDM, ±0,1 mm for SLS og helt ned til ca. ±0,05 mm for SLA-resin. Det er ikke lovede tal for din hjemmeprinter, men en god pejling, når du vælger teknologi til opgaven.

Vil du dykke dybere ned i de stærkere filamenttyper, finder du en samlet oversigt i vores kategori om tekniske og stærke materialer, og hvis du overvejer resin til fixtures, er vores sektion om resin- og harpikstyper et godt sted at starte.

Workflow: sådan designer du en stærk jig eller fixture trin for trin

Her er et gennemgående workflow, du kan bruge næsten uanset opgaven. Tænk på det som en tjekliste fra krav til printklar model.

1. Definér opgaven og belastningen

• Hvad skal værktøjet gøre? Bore, holde, måle, gribe?
• Hvor store er kræfterne? Håndkraft, skruetvinge, maskintryk?
• Hvor mange gentagelser om dagen eller ugen?
• Skal det holde til slag, vrid eller lange statiske belastninger?
• Kan et brud skabe en farlig situation eller “bare” et ødelagt stykke plast?

Jo bedre du kan beskrive belastningen, jo klogere valg kan du træffe senere om materiale, geometri og printretning. Hvis delen skal absorbere slag, er en sej nylon bedre end en sprød resin. Hvis den skal holde stift, er kulfiberforstærket nylon eller PC et bud.

2. Kortlæg miljøet

• Temperatur: Står den tæt på en varm maskine, ovn eller varme emner?
• Kemikalier: Olie, kølemiddel, opløsningsmidler, rengøringsmidler?
• UV/sollys: Udendørs eller i et solbeskinnet vindue?

PLA kan begynde at blødgøre ved 50 – 60 °C. PETG og ASA/ABS klarer sig bedre. For reelt varme miljøer eller kemikalier er PC og tekniske nyloner ofte mere sikre valg.

3. Vælg materiale og teknologi

Kombinér belastning og miljø:

• Let belastning, lav temperatur, indendørs: PETG eller ABS/ASA på FDM.
• Mellem belastning, lidt varme, moderat slid: ASA/ABS, PETG, evt. PC.
• Høj belastning, slag, gentagen brug: CF-nylon, PA12-GF/CF eller SLS-nylon.
• Små præcisionsfixtures og gauges: Engineering resin (SLA) eller SLS.

Hvis du har en FDM-printer i værkstedet, giver det mening at starte der, teste geometri og funktion og så evt. bestille en SLS-version, når du er tilfreds med designet.

4. Tegn i CAD med funktion i fokus

Når du modellerer, er der især tre ting, der skal tænkes ind fra start:

• Kontaktflader: De flader, der rører emnet, værktøj eller maskine.
• Kraftveje: Hvordan løber kræfterne gennem delen? Undgå tynde “halse” i kraftvejen.
• Fastgørelse: Hvor skal der skruer, bolte, klemmer eller spænd?

Design kontaktflader med lidt radius i hjørnerne, så de ikke bliver stresskoncentratorer. Gør vægge og ribber tilstrækkeligt tykke, og sørg for, at der er materiale omkring huller og gevind.

Skal din jig eller fixture nemt kunne skaleres eller tilpasses nye dele, kan det betale sig at bygge den parametrisk. Her kan du hente inspiration i vores artikler om parametrisk og funktionelt design eller den konkrete guide til FreeCAD og justerbare modeller.

5. Planlæg tolerancer og spil

3D-print er ikke CNC. Du skal designe lidt luft ind, så ting rent faktisk passer.

• Til huller for bolte, skruer og dyvler: typisk 0,2 – 0,5 mm ekstra diameter.
• Til pasninger på emner: ofte 0,2 – 0,5 mm frigang afhængigt af teknologi og krav.
• Til press fits: lidt mindre spil, og forvent test og justering.

3D Industri Print nævner typisk designspil på ±0,2 – 0,5 mm for FDM og SLS. Hubs’ tal for industrielle tolerancer ligger som nævnt omkring ±0,2 mm (FDM), ±0,1 mm (SLS) og ±0,05 mm (SLA). Brug disse som pejlemærker, men test på din egen printer, for husprintere kan afvige en del.

Hvis du ofte kæmper med, at huller og skruer aldrig helt passer, kan du spare tid ved at læse vores guide om huller vs. skruer.

6. Vælg printretning og indre struktur

Bestem allerede i CAD, hvordan delen skal ligge på byggepladen.

• Placér delene så de største kræfter løber langs lagene, ikke på tværs.
• Undgå, at kritiske områder (f.eks. omkring skruer) ligger i ren Z-træk.
• Tilpas geometri, så du behøver minimalt med support.

Når du har valgt orientering, vurder infill og vægge. Mange overestimerer, hvad infill kan redde og undervurderer geometri og vægtykkelse. Vi har skrevet om det i dybden i artiklerne mere infill eller bedre geometri og det er ikke infill, der knækker dit beslag.

7. Planlæg inserts, bøsninger og kontaktmaterialer

Gevind direkte i plast holder sjældent længe i værkstedsbrug. Design i stedet fra start til:

• heat-set inserts til skruer og bolte
• metalbøsninger til slidte huller eller lejer
• udskiftelige “sko” af gummi eller TPU, hvor grebet skal være blødt

Det kræver, at du reserverer nok gods omkring hullerne og laver lommer eller forsænkninger til inserts. Se praktiske detaljer i guiden om heat-set inserts og gevind i plast.

8. Test, justér, så bestil “den dyre” version

Print første udgave i et billigere materiale eller med lavere infill for at teste pasform og funktion. Marker svage punkter og slitagezoner efter et par dages brug. Tilpas så modellen og print den endelige version i det rigtige materiale eller med bedre printindstillinger.

Til mere komplekse fixtures og grips kan du med fordel starte på din FDM-printer og senere få den samme model printet i SLS-nylon eller engineering resin hos en service, når du er sikker på geometrien.

Designregler, der gør jigs og fixtures stærkere i praksis

Når grundworkflowet er på plads, er det her de designprincipper, der typisk afgør, om din fixture føles solid eller “billig 3D-print”.

Brug lagretningen aktivt

• Lad tryk- og trækkræfter løbe langs med lagene, ikke på tværs.
• Undgå høje, slanke dele, der kun holdes sammen af laglimning i Z.
• Hvis en del skal modstå bøjning, så orienter den, så lagene ligger i neutralt plan eller langs spændingsretningen.

Husk: Z-retningen er næsten altid den svageste. Hvis et gevir på en jig knækker, er det ofte fordi det står lodret, selv om det bliver belastet vandret.

Vægtykkelse, ribber og afstivning

• Gå efter solide vægge omkring belastede områder. 3 – 4 perimeters er ofte bedre end tynde vægge og 100 % infill.
• Brug ribber i stedet for bare at gøre hele delen massiv. Enkle ribber kan øge stivheden enormt uden at bruge meget mere materiale.
• Lav solide “fodplader” og brede baser, så fixturen står stabilt.

Hvis du gerne vil nørde forskellen på geometri og infill lidt mere, er artiklen om 100 % infill og tæthed et godt supplement.

Fillets og afrundinger

• Skift skarpe 90-graders indvendige hjørner ud med rundinger (fillets).
• Brug chamfers eller fillets ved overgange mellem tynde og tykke sektioner.
• Rund hjørner på kontaktflader, så slag og tryk fordeles over et større område.

Det mindsker spændingskoncentrationer og reducerer risikoen for sprækker netop dér, hvor du har mest brug for styrke.

Inserts, bøsninger og anti-slip

• Brug metalindsatser til gevind. Gevind direkte i plast bliver slidt eller flået ud med tiden, især hvor du spænder hårdt.
• Overvej metalbøsninger i huller, hvor der er rotation eller hyppige bevægelser.
• Tilføj gummipads, TPU-indsatser eller kork der, hvor fixturen griber emnet, for bedre greb og skånsom kontakt.

Dine printede dele bliver ikke stærkere af, at du “sparrer” metalindsatserne væk. Tværtimod er kombinationen plast + metal ofte det, der giver en fixture lang levetid.

Tolerancer og præcision i praksis

Teoretiske tolerancer er én ting. Værkstedsvirkeligheden er en anden. Brug disse rettesnore:

• Kræver du præcision bedre end ±0,1 mm, er SLA eller SLS ofte mere realistisk end FDM.
• Til almindelige montagefixturer er ±0,2 – 0,5 mm typisk mere end nok.
• Lav hellere måleflader som separate inserts eller bøsninger, hvis præcisionen er kritisk.

Og vigtigst: Print en lille testklods med typiske huller og pasninger, og mål på den, før du binder dig til tolerancer på den endelige fixture.

Printindstillinger og efterbearbejdning til funktionelle værktøjer

Selv et godt design kan mislykkes, hvis slicer-indstillingerne ikke matcher opgaven.

Printorientering og support

• Prioritér lagretning efter belastning frem for minimal printtid.
• Undgå support på vigtige kontaktflader og måleflader, så du ikke skal fjerne materiale dér.
• Brug support, hvor det styrker stabiliteten under print, men planlæg, hvordan du får det pænt af igen.

Hvis du kæmper med support, der ødelægger overflader, kan du hente konkrete tips i vores guide om supports uden tårer.

Infill, lagtykkelse og perimeters

• Perimeters: Øg til 3 – 5 perimeters i områder med høje kræfter.
• Infill: 30 – 60 % er ofte rigeligt til fixtures. Vælg en stærk struktur (grid, gyroid). 100 % giver sjældent proportionalt mere styrke.
• Lagtykkelse: Tyndere lag giver pænere overflade og lidt bedre lagbinding, men længere printtid. 0,2 mm er et fornuftigt kompromis for mange værktøjsdele.
• Top/bundlag: Sørg for nok top- og bundlag (5 – 8) i områder, der bliver trykket direkte.

Hvis du oplever, at beslag knækker, før de burde, er det ofte et samspil af lagretning, vægtykkelse og materiale, ikke bare for lavt infill. Den erfaring har vi opsummeret i artiklen da jeg knækkede tre beslag på en uge.

Efterbearbejdning

Små efterbehandlingstrin kan give markant bedre funktion og levetid:

• Let sandning på kontaktflader og glidflader.
• Boring/opsømning af huller til endelig dimension og rundhed.
• Montering af heat-set inserts til gevind.
• Limning eller skruning af gummipads, kork eller TPU-stykker for bedre greb.

På resin- og SLA-dele er efterhærdning kritisk for både styrke og varmebestandighed. Følg altid materialets anbefalinger for tid og temperatur.

Pris og økonomi: egen printer, printservice eller CNC?

Der er store pris- og tidsforskelle mellem egen FDM-printer, professionel 3D-printservice og CNC-bearbejdning. Researchen peger på nogle konkrete tal, som giver en idé om størrelsesordenen.

3D Industri Print: SLS vs. CNC

• En simpel jig i SLS-nylon: ca. 500 – 3.000 kr.
• Samme type jig i CNC-aluminium: typisk 8.000 – 25.000 kr.
• Lead time SLS: omkring 2 – 5 dage
• Lead time CNC: ofte 4 – 6 uger

Det er naturligvis intervaltal, ikke faste priser, men det viser relationen: 3D-print kan ofte levere på dage til en brøkdel af prisen på CNC, især til komplekse geometrier.

Hubs: cost og lead time benchmarks

Internationalt ser man samme tendens. Hubs beskriver fx en case, hvor:

• Lead time blev reduceret fra 18 dage til ca. 1,5 dag.
• En 3D-printet løsning kostede omkring $9,06 mod en alternativ løsning på ca. $290,35.

Her skal man være opmærksom på, at referencerammerne ikke nødvendigvis matcher en dansk SMV 1:1. Men billedet er ret tydeligt: 3D-print vinder ofte på både tid og pris, når der er tale om specialjigs og små serier.

Hvornår giver egen printer mening?

En FDM-printer i værkstedet giver især mening, hvis du:

• ofte laver nye eller ændrede fixtures
• har brug for hurtige prototyper til at validere design
• kan leve med, at slutdelen ikke altid har industriservice-niveau på præcision

Når en fixture er kritisk, eller du ønsker bedre materialeegenskaber (SLS-nylon, specielle resins), kan en printservice stadig være den bedste løsning. Hvis du arbejder professionelt med tilbud på 3D-printede dele, kan du hente mere struktur i vores artikel om billigt print vs. dyrt projekt.

Sikkerhed, ansvar og brug i værksted eller produktion

3D-printede jigs og fixtures er tekniske hjælpemidler. I Danmark og EU er de omfattet af rammer som:

• Arbejdsmiljøloven
• Bekendtgørelse om brug af tekniske hjælpemidler
• Maskindirektivet (afløses gradvist af maskinforordningen)

Det betyder i praksis:

• Du har ansvar for, at værktøjet er sikkert at bruge i den sammenhæng, det anvendes.
• Du bør teste og dokumentere, at fixturen holder til de belastninger, den udsættes for.
• Du bør ikke bruge 3D-printede dele som sikkerhedsrelaterede komponenter (fx som eneste stop i en farlig bevægelse) uden faglig vurdering.

Hvis din fixture bruges i produktion, hvor et brud kan medføre personskade, bør du involvere arbejdsmiljørepræsentant, sikkerhedsorganisation eller ekstern rådgiver. 3D-print er fantastisk til prototyper og hjælpeværktøjer, men det fritager dig ikke for ansvar, når det tages i brug i virkeligheden.

Faldgruber, levetid og hvornår du bør skifte til metal

De mest almindelige problemer med 3D-printede jigs og fixtures går igen på tværs af værksteder. Her er dem, du helst vil undgå.

Typiske faldgruber

• Z-svaghed: Delen knækker på tværs af lagene, især ved slanke arme, gevirer og beslag, der bliver belastet sidevejs.
• Deformation i varme miljøer: PLA- eller PETG-fixturer, der begynder at deformere let, når de står tæt på varme emner eller i en bil i solen.
• Udflåede gevind: Skruer, der med tiden flår plastgevindet ud, når der ikke er brugt metalindsatser.
• For stramme tolerancer: Emner, der ikke passer i fixturen, fordi du designede alt “nominalt” uden spil.
• For løse tolerancer: Emnet kan vrikke eller rotere, hvilket ødelægger præcisionen i boring, måling eller montage.

Levetid og vedligehold

Planlæg fra start, at en 3D-printet fixture er en sliddel:

• Udpeg de flader, der typisk slides først (greb, anliggelsesflader, styrehuller).
• Design dem som udskiftelige inserts, pads eller bøsninger.
• Marker på fixturen, hvornår den er lavet, og hvilke belastninger den er testet til.

Når en fixture begynder at blive slidt, kan du ofte nøjes med at skifte enkelte dele i stedet for hele værktøjet, hvis du har designet det modulært.

Hvornår bør du gå over til metal?

Overvej metal eller CNC, når:

• delen er sikkerhedskritisk, og et brud kan skade personer
• belastningerne er så høje, at du konstant forstærker og re-designer din plastløsning
• temperaturer eller kemikalier ligger uden for plastens komfortzone
• levetiden skal måles i år med hårdt dagligt brug, ikke i uger eller måneder

Brug 3D-print til at udvikle og validere geometrien. Når du har en fixture, der fungerer perfekt i plast, kan du vurdere, om den skal opgraderes til metal til langvarig produktion.

Case: en simpel borejig fra idé til færdig fixture

Lad os tage et konkret eksempel: Du skal bore to gennemgående huller på præcis samme afstand i en aluminiumsprofil, og du vil gerne undgå opmåling og mærkning for hvert emne.

1. Krav

• Profilens tværsnit er kendt og gentages i små serier.
• Der skal bores to 6 mm huller med fast indbyrdes afstand.
• Hullet skal være vinkelret på profilens flade.
• Jiggen bruges med en håndboremaskine og en skruetvinge.

2. Materiale og teknologi

• Belastning: moderate kræfter, mest tryk og lidt sidebelastning.
• Miljø: almindeligt værksted, stuetemperatur.
• Valg: PETG eller ASA på FDM-printer er tilstrækkeligt.

3. CAD-design

• Model en “sadelformet” jig, der passer uden på profilen med 0,3 – 0,4 mm frigang.
• Tilføj to gennemgående styrehuller til boret. Gør dem f.eks. 6,2 – 6,3 mm i CAD til 6 mm bor.
• Lav ribber langs siden, så jiggen ikke kan vride sig.
• Tilføj et fladt område, hvor en skruetvinge kan klemme uden at glide.

4. Printretning og indstillinger

• Orienter jiggen, så styrehullerne printes vertikalt, og lagene ligger langs jiggens længde.
• Brug 0,2 mm lag, 4 perimeters, 40 – 50 % infill og solide top- og bundlag.
• Undgå support i selve styrehullerne. Hvis nødvendigt, bor dem op til slutdimension bagefter.

5. Efterbearbejdning og test

• Bor styrehullerne op til præcis 6 mm for bedre rundhed og overflade.
• Lav en testboring i en skrotprofil og mål afstanden og vinklen.
• Hvis hullerne sidder en anelse for tæt eller for langt fra hinanden, juster CAD og reprint.

Når du er tilfreds, kan du overveje at:

• indsætte metalbøsninger i styrehullerne, hvis jiggen skal bruges ofte
• forstærke kontaktflader med ekstra ribber, hvis du ser begyndende flex
• designe varianter til andre profiltyper baseret på samme grundmodel

Det er præcis sådan en lille jig, der hurtigt viser værdien af 3D-print i værkstedet: billig, hurtig at iterere og nem at tilpasse til næste opgave.

Værkstedscheckliste før du går i gang

Inden du går i gang med næste jig eller fixture, kan du bruge denne korte checkliste ved siden af printeren:

• Opgave: Hvad skal den gøre? Bore, holde, måle, gribe?
• Belastning: Hvor meget kraft, hvilken retning, hvor ofte?
• Miljø: Temperatur, kemikalier, UV/sollys?
• Materiale: Hvilket filament eller resin dækker belastning og miljø?
• Teknologi: Egen FDM-printer, resin eller ekstern SLS/SLA-service?
• Tolerancer: Hvor præcist skal det være? Hvilket spil designer du ind?
• Fastgørelse: Hvor skal der skruer, bøsninger, klemmer, gummipads?
• Printretning: Ligger de største kræfter i den stærke retning af printet?
• Indstillinger: Nok perimeters, fornuftigt infill, passende lagtykkelse?
• Test: Hvordan vil du teste den, og hvornår er den “god nok”?
• Sikkerhed: Kan et brud give personskade? Hvis ja, skal designet revurderes.

Når de spørgsmål er besvaret, har du et solidt udgangspunkt for at designe en fixture, der ikke bare ser flot ud på byggepladen, men faktisk holder i brug. Har du brug for konkrete idéer til, hvad du kan lave som det næste, kan du hente inspiration i vores artikel om 7 jigs til 3D-printværkstedet.
