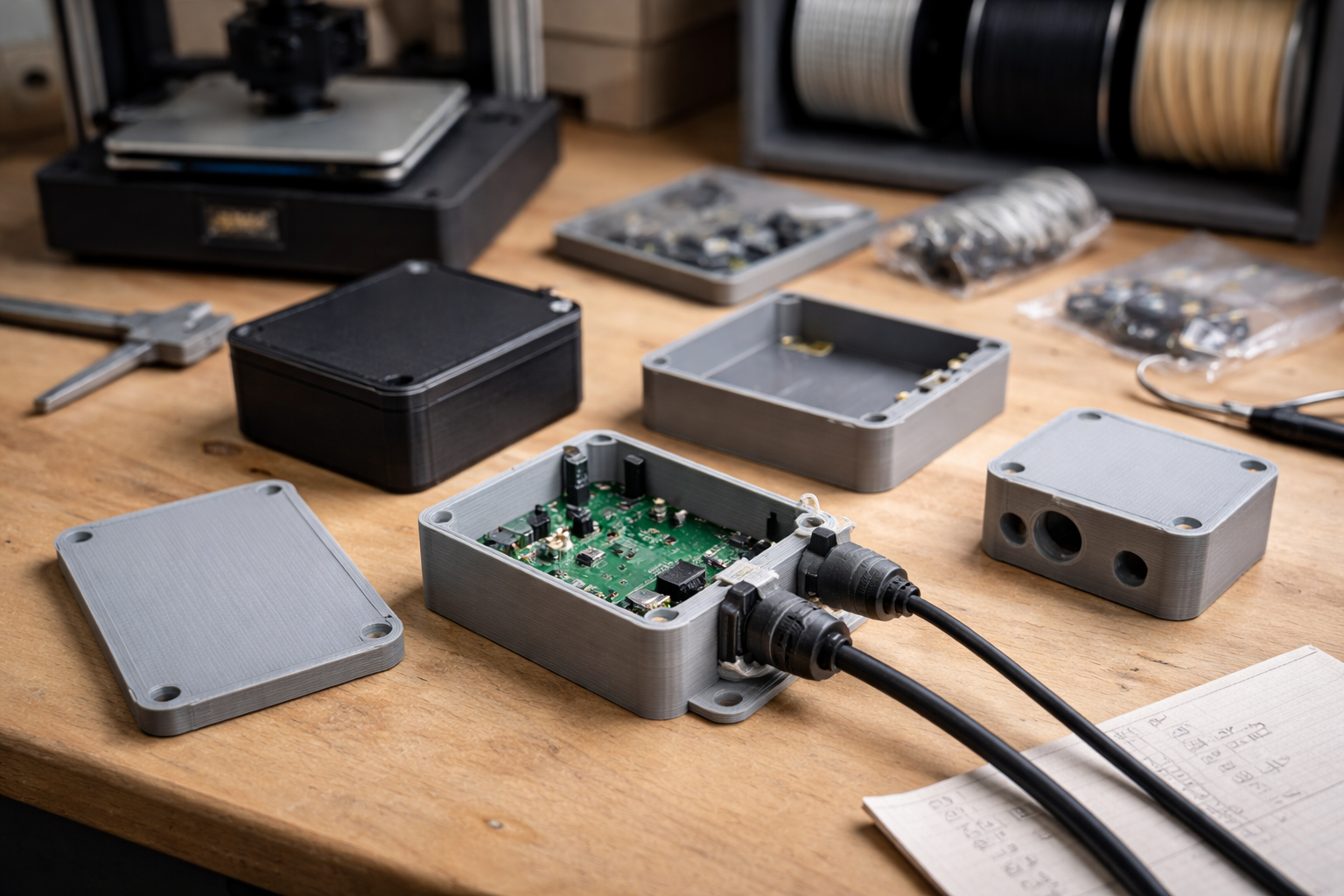

3D-printede elektronikbokse: sådan vælger du IP-klasse, materiale, kabelgennemføringer og EMC-greb

Overblik: Hvornår giver en 3D-printet elektronikboks mening?

En 3D-printet elektronikboks giver mest mening til prototyper, små serier og specialmål, hvor standardkapslinger ikke passer. Den kan beskytte mod berøring, støv og fugt, men IP-klasse, varme og EMC afhænger af dit design – ikke kun af selve printet. Du skal derfor tænke krav, materiale, tætning, kabelindføring og test ind fra starten.

I praksis er en 3D-printet elektronikboks en plastkapsling, der huser printkort (PCB), stik, sensorer og ledninger. Den skal typisk:

• Beskyttes mod berøring og utilsigtet kortslutning
• Skærme mod støv, fugt eller vejrlig i et vist omfang
• Tåle den varme, elektronikken udvikler
• Give ordentlige kabelgennemføringer og aflastning
• Helst ikke skabe EMC-problemer (støj ind eller ud)

3D-print er stærkt, når du har brug for:

• Specialmål, som ikke findes som standardkabinet
• Integrerede beslag, klips, kabelstyring eller sensorholdere
• Hurtige iterationer, hvor geometri ofte ændres

Men en 3D-printet boks er ikke automatisk vandtæt, varmestabil eller EMC-sikret. Det kræver bevidste valg, som vi går igennem trin for trin: først IP-klasse, så materiale og vægtykkelse, derefter varme, kabelgennemføringer, EMC-greb og til sidst et samlet workflow.

Første valg: Hvilken IP-klasse skal din 3D-printede elektronikboks have?

Til indendørs lavvolt uden fugt er IP20-IP40 ofte nok, mens let udsat indendørs brug typisk sigter mod IP54. I værksted, i bil eller udendørs på væg er IP65 et fornuftigt mål, og til udendørs sensorer med direkte vejrpåvirkning kan IP67 være relevant. Husk, at en boks først reelt har en IP-klasse, når hele konstruktionen er testet, inklusiv låg, pakning og kabelgennemføringer.

IP-klasse (Ingress Protection) beskriver, hvor godt kapslingen beskytter mod støv og vand. Koden har to cifre:

• Første ciffer: beskyttelse mod faste partikler (støv, fingre)
• Andet ciffer: beskyttelse mod vand (dryp, stråler, nedsænkning)

Som maker er det sjældent du behøver alle detaljer fra IEC 60529. Det vigtige er at kunne oversætte IP-koder til typiske scenarier.

Praktiske IP-niveauer til 3D-printede bokse

Bemærk: IP68 er altid specificeret med dybde og tid, så det er ikke et “mere er bedre” tal uden kontekst.

Begrænsninger ved IP og 3D-print

Med FDM-print er det realistisk at ramme noget i retning af IP54 – IP65, hvis du:

• Bruger en pakning (O-ring eller gummipakning) mellem låg og bund
• Har plane, rene anlægsflader uden store tolerancestak
• Bruger rigtige kabelforskruninger eller tætte gennemføringer

Men IP-klasse er ikke en teoretisk egenskab – den skal testes. Sprøjt vand med haveslange, læg boksen i regn, eller lav en enkel støvtest. Hvis der trænger vand eller støv ind, er konstruktionen ikke på det ønskede niveau, uanset hvad du har designet til.

Materiale og vægtykkelse: hvad skal du bygge boksen i?

Som tommelfingerregel er PETG et godt allround valg til elektronikbokse, ASA er stærkere til udendørs brug, og PC-FR eller nylon er relevante ved højere varme- og sikkerhedskrav. PLA kan bruges til kølige, tørre omgivelser, men er sårbar over for varme og sol. Vægtykkelser omkring 2 mm for FDM er et godt udgangspunkt.

Materialer: styrke, varme og miljø

Når du vælger materiale, skal du både se på mekanik, varme, UV og printbarhed. De typiske kandidater er:

• PLA: let at printe, stiv, men blødgør ofte omkring 30 °C i praksis.
• PETG: mere sej og varmefast end PLA, tåler typisk 60 – 70 °C i kortere tid.
• ABS: god varmebestandighed, men kræver lukket printer og lugter.
• ASA: som ABS, men med langt bedre UV-modstand, oplagt til udendørs.
• PC / PC-FR: meget stærk og varmestabil, kræver høj printtemperatur.
• Nylon: sej, slidstærk og varmefast, men fugtfølsom og kan warpe.

Hvis du vil dykke ned i forskellene, er der en god samlet oversigt i guiden til 3D-print-materialer.

Vejledende temperaturintervaller

Der er mange tal i omløb (Tg, HDT, “max service temp”). Til elektronikbokse er det mere nyttigt at tænke i praktiske sikre niveauer:

• PLA: hold elektronikken og omgivelserne under ca. 30 °C, hvis boksen skal være formstabil.
• ABS/ASA: typisk trygt i området 35 – 50 °C i kontinuerlig drift.
• Nylon/PC: ofte anvendeligt til ca. 40 – 60 °C og derover, afhængigt af kvalitet og belastning.

Disse værdier er vejledende. De afhænger af:

• Filamentfabrikat og eventuelle fyldstoffer
• Printindstillinger (infill, vægtykkelse, orientering)
• Hvor længe temperaturen er høj

Til projekter hvor varme virkelig er en faktor, er det værd at kigge på guiden om varmebestandige materialer og HDT/Tg.

Materialevalg efter miljø

Til udendørs projekter kan det betale sig at læse guiden om udendørs 3D-print i dansk vejr og artiklen om ASA.

Vægtykkelse og generelle designtal

For FDM-printede bokse er følgende et godt udgangspunkt:

• Vægtykkelse: minimum ca. 1,5 mm, gerne 2,0 mm for robuste bokse.
• Andre teknologier (SLA/SLS/MJF): kan ofte gå tyndere (1,0 – 1,5 mm), men det er sjældent nødvendigt til kapslinger.
• Clearance omkring interne komponenter: start med ca. 1,0 mm ved FDM, ca. 0,5 mm ved mere præcise teknologier.

Hvis du vil nørde tolerancer og pasninger, er der gode startværdier i guiden om tolerancer i 3D-print og i artiklen om spilrum vs. stram pasning.

Varme, ventilation og tæthed: hvordan finder du balancen?

Ventilation er nødvendig, når komponenterne ellers løfter den interne temperatur over det, elektronikken og plasten kan tåle, men ventilationshuller koster på både IP-tæthed og EMC. Til lav-effekt elektronik i kølige omgivelser kan en næsten tæt boks være fin, mens høj-effekt forsyninger og motorstyringer ofte kræver luft eller helt andre løsninger.

Enkel tommelfinger-model for varme

Du behøver ikke fuld CFD-simulering for hver hobbyboks. Start i stedet med tre spørgsmål:

1. Hvor meget effekt omdannes til varme? (summer ca. watt for regulatorer, strømforsyninger osv.)
2. Hvor stort er kabinetvolumenet? (længde × bredde × højde inde i boksen)
3. Hvor sidder de varme komponenter i forhold til vægge og evt. ventilationsåbninger?

En lille boks med 5 – 10 W varmeafgivelse og ingen ventilation kan nemt blive meget varm indeni, selv i et køligt rum. En stor boks med få hundrede mW fra en sensor bliver næsten ikke varmere end omgivelserne.

Hvornår er ventilation nødvendig?

Overvej aktiv eller passiv ventilation, hvis:

• Boksen er lille og tæt pakket med elektronik
• Du kan mærke tydelig opvarmning af eksisterende print i fri luft
• Elektronikken har temperaturgrænser tæt på omgivelserne, f.eks. Li-ion-batterier eller kraftig stepperstyring
• Du måler, at den interne temperatur nærmer sig materialets sikre område (se materialetabellen tidligere)

En praktisk metode er at samle elektronikken midlertidigt i en midlertidig kasse (eller indpakket) og måle temperaturen efter 10 – 15 minutters drift, gerne midt i volumen. Det giver en idé om temperaturstigningen, før du designer den endelige boks.

Ventilationsløsninger og IP

Helt åbne ventilationsslids eller gitre giver god køling, men reducerer IP-klassen betragteligt. Hvis du både har brug for tæthed og varmeafledning, er der et par mellemveje:

• Ventilationsåbninger i bunden med overlappende “labyrint” i toppen, så vand har svært ved at komme ind.
• Membran-ventiler, som slipper luft igennem, men ikke vand (kræver købe-komponent).
• Større vægtykkelse og varmefordeling, hvor du lader plasten fungere som køleplade til omgivelserne.

En god tommelfingerregel: hvis IP-kravet er IP65 eller IP67, så undgå åbne huller og brug i stedet god kontakt til omgivelserne (fx metalbeslag) eller ændr på elektronikens varmeafgivelse.

Design til varme: placering og detaljer

Nogle små greb i CAD gør en mærkbar forskel:

• Placer de varmeste komponenter tæt på en væg i stedet for midt i boksen.
• Giv lidt ekstra højde omkring hotspots, så luften kan cirkulere.
• Undgå at klemme varme komponenter ind mod låg med isolerende skum eller tæt kabelbundter.
• Overvej lysere farver til boksen, hvis den står i sollys – mørk plast varmer mere op.

Hvis du vil se, hvordan ventilation spiller sammen med kabinetter generelt, kan guiden om ventilation ved 3D-print give ekstra inspiration.

Kabelgennemføringer: sådan bevarer du både tæthed og aflastning

Den sikreste løsning til tætte kabelgennemføringer er næsten altid en rigtig kabelforskruning eller membrangennemføring, der er valgt efter kabeldiameter og ønsket IP-klasse. Printede gennemføringer og “kabel gennem et hul” kan fungere til simple, indendørs projekter, men er svære at gøre tæt og mekanisk robuste uden hjælpekomponenter.

De vigtigste typer kabelgennemføringer

Når et kabel går ind i en elektronikboks, skal du typisk løse tre ting samtidig:

• Lavet et hul med rigtig diameter og form
• Sørge for tætning mod støv og vand
• Skaffe mekanisk aflastning (strain relief), så kablet ikke trækker i lodninger eller stik

De mest brugte løsninger er:

• Kabelforskruning (cable gland): skrues fast i et hul, kablet klemmes af en gummipakning. Fås i IP54 – IP68-klasser.
• Membrangennemføring: tynd gummimembran i et hul. Du laver et snit, presser kablet igennem, og gummiet slutter tæt omkring det.
• Grommet: gummiring i kanten af et hul, primært for at beskytte kabel mod skarpe kanter. Giver kun let tæthed.
• Integreret strain relief i boks: f.eks. en klemklo eller en kabelbro inde i boksen, der fastholder kablet efter gennemføringen.

Beslutningsmodel: valg efter antal kabler og service

Sådan designer du huller til gennemføringer

Uanset gennemføringstype er der et par ting, du bør gøre i CAD:

• Hent mål i databladet og tilføj passende spil til FDM-print (ofte 0,1 – 0,3 mm på diameteren).
• Lav flade anlægsflader, så pakninger kan komprimeres ordentligt.
• Undgå for tynde vægge omkring hullet – hold dig til mindst 2 × gevinddiameter som lokal bredde.
• Placér gennemføringer, så kabler ikke knækker direkte ved bokskanten.

Til hulmål, gevind og pasninger er artiklen om huller vs. skruer og guiden om gevindvalg værd at læse.

Strain relief: sørg for at trækket ikke ender på printet

Selv med en god kabelforskruning bør du give kablet en form for intern aflastning, især hvis boksen kan blive trukket i:

• Print en simpel kabelklemme, der skrues ned over kablet.
• Lav en “sløjfevej” med to eller tre øjer, kablet snor sig igennem.
• Brug strips-forankringer i bunden, så en strips kan fastholde kablet.

I mit eget kælderværksted er det typisk en enkelt kabelbro og en strips, der redder lodningerne, når nogen får hevet til en ledning.

EMC i plastbokse: hvad virker, hvad virker delvist og hvornår er plast ikke nok?

Plast i sig selv skærmer ikke mod elektromagnetisk støj, men du kan stadig gøre meget for at reducere EMC-problemer: korte kabler, korrekt terminering af skærmede kabler, ledende belægning eller tape og eventuelt ledende pakninger i samlinger. Rigtig effektiv afskærmning kræver dog ofte metal eller en hybridløsning, især ved høje frekvenser eller krav om CE-test.

Tre EMC-niveauer i praksis

Grundlæggende EMC-greb, alle bør bruge

Uanset om din boks er af PLA eller støbt aluminium, hjælper disse ting næsten altid:

• Hold højfrekvente signaler og følsomme analoge spor korte og med god returvej (jordplan tæt på).
• Træk forsynings- og signalkabler langs kanter i boksen, ikke hen over støjende moduler.
• Undgå store, åbne “antenne-løkker” i ledningsføring.
• Brug skærmede kabler, hvor det giver mening, og terminér skærmen korrekt (typisk 360° kontakt til jord/chassis ét sted).

Ledende overflader i en 3D-printet boks

Vil du skrue lidt op for EMC-ambitionerne, kan du gøre plastboksen mere “metal-agtig” indvendigt:

• Ledende maling (grafit, kobber, nikkel) sprøjtes på indersiden og danner en ledende skal.
• Kobbertape eller aluminiums-tape kan lægges langs indersiderne og forbindes til jord.
• Ledende pakning mellem låg og bund kan sikre elektrisk kontakt hele vejen rundt.

Her er detaljerne vigtige: samlinger i tape skal overlappe, malingen skal have en tydelig jordforbindelse, og låg/bund skal have flere kontaktpunkter, så der ikke opstår huller i “Faraday-buret”. EMC-pakninger findes i bredder helt ned omkring 1 mm og højder omkring 0,5 mm, men kræver ret præcis geometri.

Hvad virker delvist, og hvad kræver metal?

Nogle ting lyder bedre på papiret, end de er i praksis:

• Kun kobbertape på et lille område: kan dæmpe lokalt, men giver ikke fuld skærmning.
• Kun skærmede kabler uden god jordterminering: hjælper lidt, men udnytter ikke skærmens potentiale.
• Plastboks med få metalindsatser (f.eks. heat-set inserts): stort set ingen EMC-effekt.

Hvis du skal igennem rigtig EMC-test (f.eks. til CE-mærkning af et produkt, der skal masseproduceres), er en ren FDM-plastboks med lidt tape sjældent nok. Her er metalbokse eller hybride konstruktioner med indvendige metalmoduler ofte vejen frem.

Fra krav til færdig og testet 3D-printet elektronikboks

Den mest stabile vej til en fungerende 3D-printet elektronikboks er at starte med krav, så layout, derefter materiale og geometri – og først til sidst at finjustere tætning, varme og EMC. Lav mindst én prototype, som du tester for temperatur, tæthed og mekanik, før du kalder løsningen “færdig”.

1. Afklar kravene

Skriv kort ned:

• Spændingsniveau (lavvolt eller tæt på 230 V)
• Miljø (indendørs, værksted, udendørs, bil osv.)
• Ønsket IP-niveau og eventuelle EMC-krav
• Temperaturforhold (varme komponenter, sol, motorer i nærheden)
• Servicebehov (skal boksen åbnes ofte?)

Jo tydeligere krav, desto færre overraskelser senere.

2. Start med intern komponentlayout

Placér PCB, stik, terminaler, batterier og eventuelle displays i CAD, inden du laver selve boksen. Sørg for:

• Rigelig afstand til vægge (brug 0,5 – 1,0 mm clearance som start).
• Standoffs under printkortet med skruer eller heat-set inserts i plasten.
• Klar plads til kabler og bøjninger, ikke kun stikfladerne.

Til gevind og inserts i plast er guiden om heat-set inserts og artiklen om skruer der bider sig fast gode små bibler.

3. Vælg materiale, vægtykkelse og samling

Brug miljøet til at vælge filament (PLA, PETG, ASA, PC osv.), som vi gennemgik tidligere. Vælg typisk:

• Vægtykkelse ca. 2,0 mm for FDM-bokse.
• Skruelåg med pakning, hvis du har IP-krav og servicebehov.
• Eventuelt hængsler, hvis boksen skal åbnes ofte – se guiden om holdbare hængsler.

4. Design tætning, kabelgennemføringer og eventuel EMC

Når grundformen er på plads:

• Lav pakningsspor i låget eller bunden (O-ring eller fladpakning).
• Dimensioner huller til kabelforskruninger og gennemføringer med realistiske tolerancer.
• Planlæg interne kabelveje og strain relief.
• Tilføj evt. overflader til ledende maling eller tape og punkter til jordforbindelse.

Til CAD-eksport og designcheck er guiden om CAD til 3D-print værd at køre igennem som tjekliste.

5. Print en prototype og test den

Print første version i et relativt billigt materiale (f.eks. PLA eller PETG), med samme geometri som den endelige. Test:

• Pasform: passer PCB, pakning, låg og kabelforskruninger uden at tvinge?
• Temperatur: kør elektronikken, mål temperatur inde i boksen efter 10 – 15 minutter.
• Tæthed: sprøjt forsigtigt vand eller læg boksen det sted, den skal bruges, og kig efter indtrængning.
• Mekanisk styrke: prøv at trække let i kabler, åbne/lukke låg nogle gange osv.

Hvis kravene er høje, kan en simpel EMC-forprøve også give ro i maven: f.eks. at tjekke, om udstyr i nærheden får problemer, når din boks sender, eller om dit udstyr mister signal, når du tænder støjende maskiner i nærheden.

“Designet til” vs. “testet til”

Et vigtigt tillids-punkt: Der er forskel på at sige, at en boks er designet til IP65, 50 °C og visse EMC-tiltag – og at den er testet til det.

• Designet til: dine valg af pakning, materiale osv. sigter efter et bestemt niveau.
• Testet til: du har lavet en praktisk afprøvning, som viser, at boksen faktisk holder det niveau – i det mindste i din egen opsætning.
• Certificeret til: en tredjepart har testet efter standarder. Det ligger over, hvad de fleste hobbyprojekter sigter efter.

Hvornår er en færdig kapsling bedre end 3D-print?

Vælg en standardkapsling eller metalboks, når krav til EMC, varme, sikkerhed eller tæthed er så høje, at en ren 3D-printet plastløsning bliver usikker eller meget kompleks. Det gælder især ved 230 V-installationer, produkter til salg og udstyr, der skal igennem formel CE/EMC-test.

Typiske situationer, hvor du bør overveje standardkabinet

• Fast installation på 230 V eller andre elinstallationer omfattet af stærkstrømsreglerne.
• Høj EMC-belastning, f.eks. frekvensomformere, RF-udstyr, industrielle miljøer.
• Meget høj varme, hvor plasten nærmer sig sine grænser, eller komponenter kræver aktiv køling.
• Langtidsholdbar udendørsinstallation med hårde miljøer (salt, kemikalier, kraftig UV).
• Seriefremstillet produkt, der skal CE-mærkes og opfylde konkrete standarder.

I de tilfælde er det ofte klogere at bruge 3D-print til indre moduler, beslag eller kabelstyring, og så montere det hele i en gennemprøvet kapsling med dokumenteret IP-klasse og evt. EMC-løsninger.

Kort om 230 V og ansvar

Hvis din elektronikboks kommer tæt på 230 V eller fast installation:

• Involver en autoriseret elinstallatør ved installation og dimensionering.
• Vælg materialer, kapsling og afstande efter relevante standarder – ikke kun hobbytommerfingre.
• Vær opmærksom på produktansvar, hvis du sælger en enhed videre til andre.

Til hobbyprojekter på lavvolt hjemme eller i værkstedet er 3D-printede elektronikbokse fantastiske. Til sikkerheds- eller myndighedstunge løsninger er de ofte kun en del af puslespillet – ikke hele svaret.

Næste skridt: din egen elektronikboks, trin for trin

Hvis du vil i gang nu, kan du bruge denne korte tjekliste:

1. Skriv miljø, IP-ønske og varmeforhold ned.
2. Vælg materiale ud fra miljøet (PLA/PETG indendørs, ASA/PC/nylon til krævende brug).
3. Layout PCB, stik og kabler i CAD med 0,5 – 1,0 mm clearance.
4. Design vægge på ca. 2 mm, låg med pakningsspor og huller til kabelforskruninger.
5. Print en prototype, test pasform, temperatur og tæthed.
6. Justér geometri og materiale efter test – og først derefter printe “den pæne version”.

Når først du har lavet én boks efter denne opskrift, bliver nummer to og tre markant nemmere. Og så begynder det for alvor at blive sjovt.
