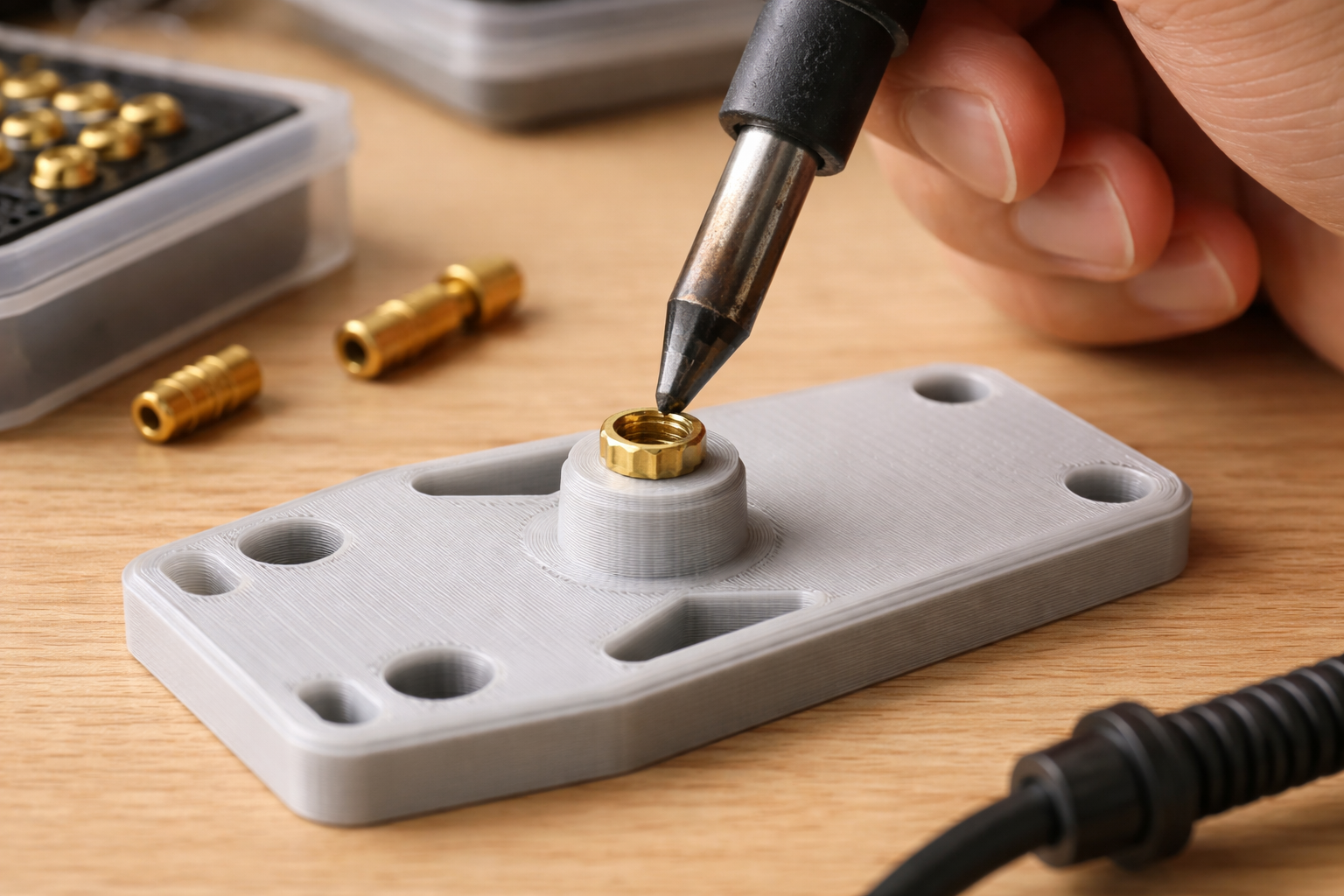

Giv dine 3D‑print rigtigt gevind: tæm heat‑set inserts uden sprængte dele

Har du også prøvet at spænde en skrue i et 3D‑print, mærke den dreje lidt for tungt og så sige knæk i stedet for klik?

Hvis du bygger funktionelle dele, kommer du før eller siden til at ramme grænsen for, hvad et plastgevind kan holde til. Her er heat‑set inserts guld værd. Altså messing værd, mere præcist.

I den her guide går vi systematisk gennem, hvordan du vælger størrelse, designer hulmål, undgår for tynde vægge og monterer dine heat‑set inserts i 3D‑print uden at smelte, sprænge eller skævvride hele delen.

1. Brug plastgevind hvor det giver mening, og skift til inserts når det ikke gør

Jeg starter lige et sted, hvor mange bliver overraskede: du behøver ikke inserts til alting.

Hvornår plastgevind faktisk er fint

Printede gevind eller bare et glatt hul med en skrue i er helt okay, når:

• du spænder én gang og lader det være (fx et låg der skrues fast og aldrig åbnes)
• belastningen er lav, og skruen bare skal holde noget på plads, ikke bære vægt
• dine møtrikker er tilgængelige, så du kan bruge indstøbte møtrikker i stedet

Jeg bruger tit bare selvskærende skruer direkte i PLA til små elektronikbokse. De holder fint, så længe jeg ikke står og vrider dem af og på hver weekend.

Hvornår du bør skifte til heat‑set inserts

Heat‑set inserts (små messing gevindindsatser, der smeltes ned i plasten) begynder at give rigtig god mening, når:

• skruen skal i og ud mange gange (kabinetter, brætspilsinserts, justerbare beslag)
• dine dele bliver belastet sideværts eller i trækretning på skruen
• du arbejder med hårde materialer som PETG og ASA, hvor plastgevind nemt flækker
• delen er svær at komme til med en løs møtrik på bagsiden

Hvis du allerede har oplevet, at plasten smuldrer, eller gevindet “spiser sig selv”, når du spænder, så er du helt klart i heat‑set‑territorie. Især til funktionelle beslag og reservedele.

2. Vælg den rigtige type messing insert til FDM‑print

Der findes flere slags inserts. Ikke alle er lige gode til et 3D‑printet emne.

De klassiske heat‑set inserts

Det er dem med riller/knurling hele vejen rundt og ofte en lille konus i enden. De er lavet til at blive varmet op med loddekolbe og smeltes ned i et undersized hul.

Fordele:

• god fastholdelse i alle retninger
• nemme at finde i M2, M3, M4, M5 osv.
• virker i PLA, PETG, ABS, ASA, nylon og flere andre

Ultralyds‑inserts og press‑fit

Ultralyds‑inserts ligner ofte meget, men er tænkt til at blive presset i med ultralydsværktøj. De kan også varmes ind med loddekolbe, men kræver lidt mere omtanke med hulmål og temperatur.

Press‑fit‑inserts er lavet til metalliske eller meget hårde plastdele, hvor de bare presses i et præcist hul. I FDM‑print risikerer du bare at splitte delene, hvis du prøver at presse dem i uden varme.

Mit råd: til hobby‑ og værkstedsprojekter på FDM‑printere er de klassiske heat‑set inserts klart nemmest at arbejde med.

3. Følg simple designregler: vægtykkelse, top/bund og afstand til kant

Det meste går galt allerede i CAD. Hvis du designer hul og vægge for tynde, er du næsten garanteret revner, når du varmer messingstykket ind.

Vægtykkelse omkring insert

Som tommelfingerregel bruger jeg:

• minimum vægtykkelse omkring hullet: 1,5 til 2 gange insert‑diameter

Eksempel: har du en M3 insert med yderdiameter ca. 4,5 mm, sigt efter mindst 7 til 9 mm samlet bredde på bossen (altså ca. 1,5 til 2 mm materiale udenom på hver side).

Er der ikke plads, kan du nogle gange forstærke med en “pølse” ribbe hen til resten af konstruktionen i stedet for bare en tynd stolpe.

Top‑ og bundlag over og under insert

Hvis du sætter inserts fra toppen:

• sørg for mindst 5 til 6 solide lag plast under bunden af hullet
• det svarer til ca. 1 til 1,2 mm ved 0,2 mm lagtykkelse

Under printindstillinger vil jeg typisk øge antal top‑ og bundlag til 5 eller 6, hvis jeg ved, der skal inserts i. Se det som en lokal “forstærket zone”. Det samme trick bruger vi også i andre projekter under funktionelt design.

Afstand til kant

Hold mindst én insert‑diameter afstand til nærmeste frie kant. Har du en M4 insert med 5,5 mm yderdiameter, så hold 5 til 6 mm til ydersiden, hvis det overhovedet er muligt.

Kommer du tættere på, øges risikoen for, at plasten sprækker, når messingstykket udvider sig og presser på.

Infill‑procent og mønster

Infill er tit overset her. Et hul med 10 % gyroid under sig er ikke specielt godt til at tage imod et varmt stykke metal.

• gå efter mindst 30 % infill under og omkring inserts
• brug et forholdsvis “fast” mønster (grid, cubic, gyroid med høj densitet)

Til meget belastede dele skruer jeg roligt op til 50 %. Ja, det bruger lidt mere filament, men det er billigere end et ødelagt beslag og endnu et print.

4. Start på de rigtige hulmål til dine inserts (PLA, PETG, ASA)

Nu til det, de fleste kommer efter: hvor stort skal hullet være?

Først: producenten af dine inserts har tit et datablad med anbefalede hulmål. Brug dem som udgangspunkt. Men husk, at FDM‑print altid har lidt tolerance, så vi skal ofte justere en anelse.

Typiske yderdiametre

De varierer en lille smule mellem producenter, men typisk ligger vi nogenlunde her:

• M2 insert: yderdiameter ca. 3,0 til 3,2 mm
• M3 insert: yderdiameter ca. 4,3 til 4,6 mm
• M4 insert: yderdiameter ca. 5,5 til 6,0 mm

Tag gerne dit skydelære frem og mål et par stykker. Det lyder nørdet, men det sparer dig for en del bøvl.

Forslag til hulmål i PLA

Pla er relativt stift og “giver” ikke meget, så vi vil ikke alt for langt ned i hulstørrelse.

• M2: hul Ø 2,6 til 2,7 mm
• M3: hul Ø 3,6 til 3,8 mm
• M4: hul Ø 4,6 til 4,8 mm

Start midt i intervallet. Hvis du oplever, at insert trykkes for langt ned uden modstand, gør hullet 0,1 mm mindre og prøv igen i et lille teststykke.

Forslag til hulmål i PETG

Petg er lidt mere sejt og fleksibelt, og mange printere overekstruderer en anelse på det. Hvis du kender din printer og har kalibreret ekstrusion (se fx artiklen om under og overekstrudering), kan du ramme mere præcist.

• M2: hul Ø 2,7 til 2,8 mm
• M3: hul Ø 3,7 til 3,9 mm
• M4: hul Ø 4,8 til 5,0 mm

Jeg holder typisk 0,1 mm større hul i PETG end i PLA, netop fordi materialet er mere elastisk, og fordi hullerne har tendens til at lukke sig en smule.

Forslag til hulmål i ABS/ASA

Abs og ASA er lidt en mellemting. De er hårdere end PETG, men arbejder lidt med temperaturen.

• M2: hul Ø 2,6 til 2,7 mm
• M3: hul Ø 3,6 til 3,8 mm
• M4: hul Ø 4,7 til 4,9 mm

Her vil jeg faktisk altid lave et lille testprint med 2 til 3 hulstørrelser og prøve inserts af, inden jeg laver den rigtige del. Det kan være et 10 x 30 mm “klods” med tre forskellige huller.

Finjustering med 0,1 mm

Den praktiske proces, jeg selv bruger:

1. lav en simpel testklods med 3 huller pr. insertstørrelse (fx 3,6 / 3,7 / 3,8 mm til M3)
2. print den i det materiale, du skal bruge til den rigtige del
3. test montage i hullerne med samme loddekolbeindstilling, som du vil bruge senere

Hullet er perfekt, når:

• du kan presse insert lidt ned i koldt hul med fingrene (men ikke helt)
• du mærker jævnt modtryk, når du varmer og trykker det sidste stykke
• plasten ikke bobler voldsomt op rundt om toppen

5. Tænk orientering og lagretning, før du overhovedet printer

Layerretningen betyder virkelig meget for, hvordan belastningen fra en skrue fordeles.

Skruer der trækker i lagene

Hvis du monterer en insert i en stolpe, der står lodret på beddet, og skruen trækker opad, så prøver du faktisk at rive lagene fra hinanden. Det er den svage retning i et FDM‑print.

Kan du i stedet dreje delen, så stolpen ligger ned, og lagene følger skruens trækreretning, får du markant stærkere forankring.

Skruer der spænder på tværs

Hvis du bruger inserts til at klemme to dele sammen med en gennemgående skrue, vil du gerne have så meget materiale omkring hullet på tværs af lagene som muligt.

Nogle gange giver det mening at:

• rotere hele delen i sliceren
• eller ændre designet, så insert sidder i en lille “vokse ud” blok, hvor lagene er bedre orienteret

Det kan godt føles lidt som Tetris, men det kan være forskellen mellem et gevind, der holder i årevis, og et der trækker sig ud den første weekend.

6. Montér med loddekolbe: temperatur, spids og stop‑punkt

Nu til selve montagen, hvor mange ødelægger fine prints på 5 sekunder.

Sikkerhed først

Du arbejder med en varm loddekolbe og smeltet plast.

• brug varmebestandig måtte eller metalplade under delen
• hav et lille stativ til loddekolben, så den ikke vælter
• sørg for udluftning, især ved ABS/ASA
• bruger du høj temperatur, så overvej lette arbejdshandsker

Og nej, du får ikke “bare lige” tørret smeltet PLA af låget på din nye printer, hvis det ender der.

Temperaturvalg til loddekolben

Jeg tager udgangspunkt i her:

• PLA: 210 til 230 °C
• PETG: 230 til 260 °C
• ABS/ASA: 240 til 270 °C

Start lavt. Hvis du skal trykke alt for hårdt, hæver du 10 °C. Hvis plasten koger op omkring insert, skruer du 10 °C ned.

Vælg en passende spids

Du kan købe specielle tips, der passer til inserts, men du kan også klare dig med en flad eller konisk spids:

• flad spids: godt til at ligge plan oven på insert
• konisk: kan gå lidt ned i indsatsen, men pas på ikke at fylde gevindet med plast

Jeg bruger typisk en flad “skruetrækker” tip, som dækker så meget som muligt af indsatsens top.

Selve monteringen, trin for trin

1. Print din del og lad den køle helt ned, så plasten er stabil.
2. Læg delen på en fast, plan overflade (gerne noget, du ikke er bange for at ridse).
3. Sæt insert løst i hullet med fingerspidserne, så den lige nøjagtigt sidder.
4. Placer loddekolbens spids oven på insert, så du rammer nogenlunde midt.
5. Anvend let, konstant nedadgående tryk, mens du holder øje fra siden.
6. Stop, når insert er plan med overfladen eller i den ønskede dybde.
7. Hold spidsen roligt i 1 sekund, slip så trykket og fjern forsigtigt kolben.

Undgå at vugge kolben frem og tilbage. Det laver mere hulrum og kan skævvride indsatsen.

7. Brug en simpel jig, så dine inserts bliver 100 % vinkelrette

Her kommer det lille trick, der gør en kæmpe forskel: en jig.

Hvorfor en jig hjælper

Hvis du bare står med hånden fri, er det svært at holde kolben helt vinkelret. En lille skævhed i insert bliver til en skrue, der binder, når du senere prøver at samle tingene.

Sådan designer du en hurtig montage‑jig

Du kan lave en generel jig i dit CAD‑program:

• lav en 20 x 20 x 20 mm klods
• bor et hul igennem, der passer tæt til yderdiameteren på loddekolbens spids (eller en løs stålstift, du monterer spidsen mod)
• lav en not, så jiggen kan hvile på den flade top af din 3D‑printede del, tæt på insert‑hullet

Ideen er, at jiggen styrer kolben lodret ned over insert, så du kun skal tænke på temperatur og tryk, ikke vinkel.

Hvis du har flere inserts i samme del, kan du også designe jigs, der klikker i bestemte features, men den simple “klods med hul” kommer overraskende langt.

8. Forstå de klassiske fejl: skæv, mushroom, revner og inserts der spinner

Nu til den del, hvor vi kigger på, hvad der sker, når det går galt, og hvordan du redder det.

Insert sidder skævt

Hvordan det ser ud: skruen binder, eller gevindet virker skævt, selv om hullet virker rigtigt.

Årsag: kolben har ikke været vinkelret, eller du har trykket mere i den ene side end den anden.

Løsning:

• varm forsigtigt insert op igen og brug en jig eller skydelære som “vinkelguide” mens du trykker den på plads
• hvis plasten omkring er for ødelagt, bor hullet større og lim en ny insert i med epoxy

“Mushroom” plast rundt om toppen

Hvordan det ser ud: plasten buer op som en lille vulkan rundt om insert, og toppen er ikke længere plan.

Årsag: for høj temperatur eller for meget tryk, så plasten presses op.

Løsning:

• skru temperaturen 10 til 20 °C ned og brug mindre tryk
• du kan nogle gange rette toppen ved at lægge et fladt metalstykke ovenpå og kort varme let med kolben

Revner i emnet omkring insert

Hvordan det ser ud: små sprækker der stråler ud fra hullet, tit i PLA.

Årsag: vægtykkelse for lille, hul for lille, eller for høj temperatur/tryk.

Løsning:

• øge vægtykkelse og afstand til kant i designet
• forstør hul 0,1 til 0,2 mm
• skru temperaturen lidt ned på kolben

Nogle gange kan man redde en let revne med tynd cyanoakrylatlim (superlim), men det er nødløsning.

Insert spinner i hullet

Hvordan det ser ud: når du spænder skruen, drejer hele indsatsen med rundt.

Årsag: hul for stort eller for kold montage, så den ikke har “bid” i plasten.

Løsning:

• varm insert forsigtigt op igen, mens du presser ned, så plasten kan flyde ind i rillerne
• hvis det ikke virker, bor hullet op og lim en ny insert i med epoxy eller smid delen i “erfaringskassen” og print om med mindre hul

9. Lav en simpel styrketest hjemme: pull‑out og torque uden labudstyr

Du behøver ikke testlab for at vide, om dine heat‑set inserts sidder ordentligt. En enkel hjemmetest giver dig en fin fornemmelse.

Test 1: pull‑out styrke

Print en lille testklods, fx 20 x 20 x 20 mm, med én insert i toppen.

1. Skru en maskinskrue i insert og spænd en skive og møtrik på oversiden.
2. Klem klodsen i en skruestik eller hold den med en kraftig tang.
3. Træk i skruen med hånden og vurder, hvad der slipper først: skruen, plasten eller insert der rykker sig.

Du kan også hænge vægt i skruen (en spand med bøger, håndvægte, hvad du har) og langsomt øge vægten, indtil noget giver sig.

Test 2: torque styrke

Print en flad testplade med en enkelt insert, hvor du kan spænde en skrue ned mod en skive.

1. Brug en momentnøgle, hvis du har, og skru langsomt op, til noget giver sig.
2. Notér cirka momentet. Det behøver ikke være ultrapræcist for at være nyttigt.

Har du ikke momentnøgle, kan du stadig lære noget ved at sammenligne forskellige designs: samme skruetrækker, samme hånd, mærk forskellen mellem “det her føles solidt” og “nu føles det porøst”.

Den slags tests er gode at lave, når du alligevel eksperimenterer med nye materialer. Det er samme tankegang, vi bruger, når vi tester temperaturer og flow i fx PETG, som jeg har skrevet om i artikler om snask og spindelvæv.

10. Gem dig selv tid: lav en lille “insert‑toolbox” i CAD

En sidste anbefaling, der gør dit liv lettere på sigt.

Byg et lille bibliotek af hul‑ og boss‑features

I stedet for at opfinde hjulet hver gang, så lav dig en lille samling af standard‑features i dit cad‑program:

• en M3 insert‑boss til PLA med korrekt hul og vægtykkelse
• en M3 til PETG
• en M4 til PLA/PETG
• mere efter behov

Gør dem parametriske, hvis du har mod på det, så du kan skalere til M2, M5 osv. Det passer fint ind i det mere parametriske 3D‑design, hvor du genbruger byggeklodser på tværs af projekter.

Lav også en montage‑jig som standarddel

En generel jigfil, der passer til din loddekolbe, er også værd at have liggende. Når du skifter spids eller kolbe, kan du bare opdatere den ene del og printe en ny.

Efter et par projekter med inserts begynder du at tænke på dem som lige så naturlige byggeklodser som huller til skruer og lommer til møtrikker. Og så er vi der, hvor dine 3D‑print ikke længere bliver skruet i stykker, men faktisk holder til hverdagen.
