Lattice- og gitterstrukturer i 3D-print: sådan designer du dem, så de faktisk kan printes

Hurtigt overblik: Hvornår giver lattice mening – og hvornår gør det bare livet svært?

Lattice- og gitterstrukturer giver mening, når du vil reducere vægt, styre stivhed eller få kontrolleret stødabsorbering, fleksibilitet eller varmeafledning. De er mindre oplagte, når delen skal være supernem at rengøre, kræver snævre tolerancer eller bare skal printes hurtigt og stabilt uden lang testfase.

Som tommelfingerregel: Brug lattice i dele, der primært skal være lette, energiabsorberende eller funktionaliserede indvendigt. Vær forsigtig i små, præcise eller lukkede emner, hvor pulver/resin kan fanges, eller hvor fine struts overskrider, hvad din printer realistisk kan gengive.

Hvad er lattice- og gitterstrukturer i 3D-print?

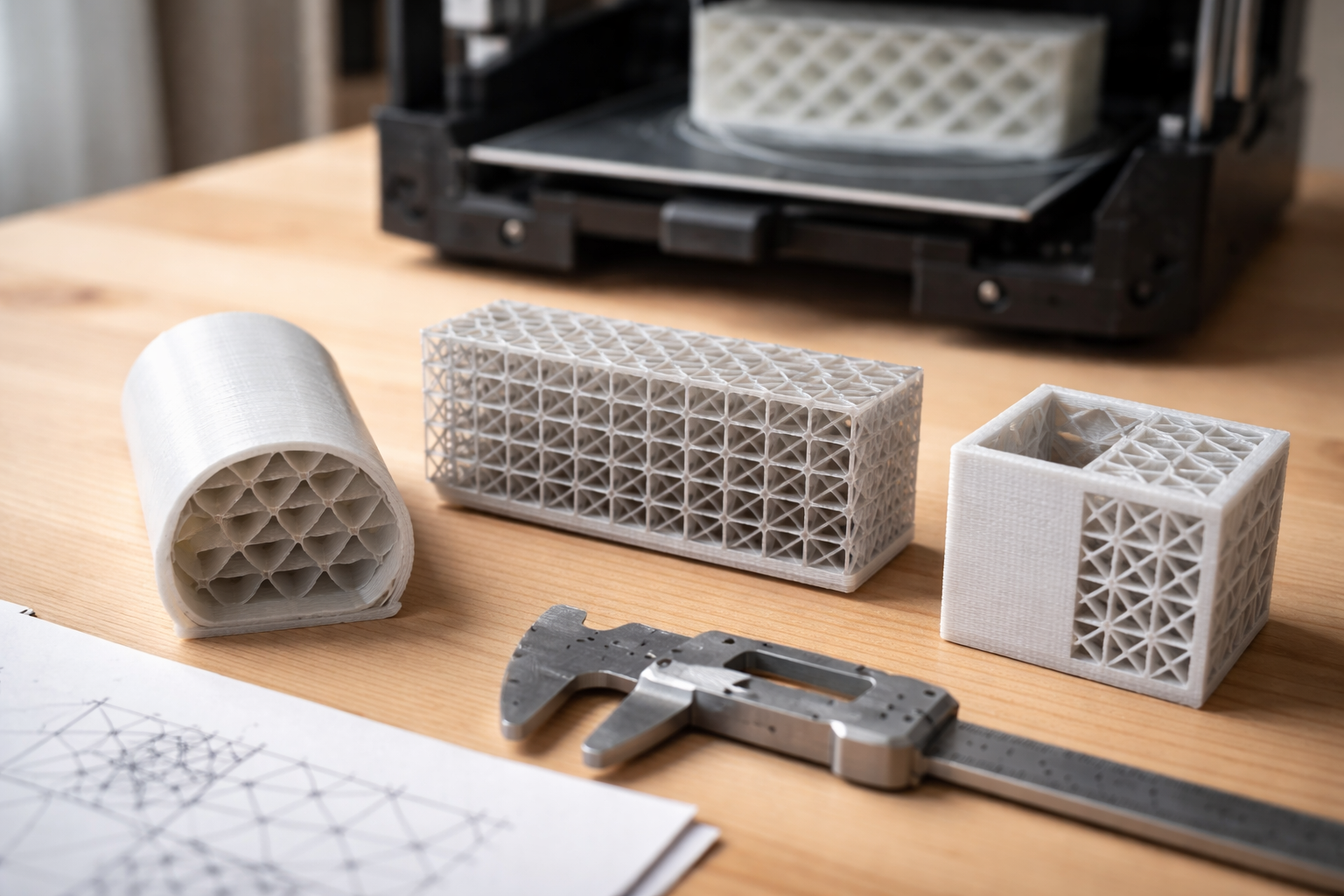

En lattice- eller gitterstruktur er en bevidst designet intern geometri med celler, stivere eller sammenhængende overflader, som erstatter massiv fyld. I 3D-print bruger du den, når du vil styre styrke, fleksibilitet eller vægt mere præcist, end almindelig solid fyld eller standard infill kan.

Et gitter består typisk af gentagne enheder (unit cells), som kan være:

• Strut-baserede: stænger (struts) og knudepunkter (nodes), lidt som et stillads.
• TPMS-overflader: glatte, sammenhængende 3D-overflader som gyroid eller Schwarz P/D.
• Plate/planar-baserede: tynde plader eller vægge i gentagne mønstre.

Mini-ordbog: lattice, infill, TPMS og gyroid

Mange slicere smider om sig med de samme ord, så lad os skille dem ad:

• Infill: Fyldmønster sliceren selv genererer inde i en solid model (f.eks. grid, gyroid, cubic). Det er ikke nødvendigvis en “ægte” lattice, men kan opføre sig lidt sådan.
• Lattice/gitter: Geometri, du designer bevidst i CAD eller specialsoftware, ofte med specifik cellestørrelse, struttykkelse og lokal variation.
• TPMS (Triply Periodic Minimal Surface): Matematiske overflader, der gentager sig i tre retninger og minimerer lokal krumning. Gyroid, Schwarz P og Schwarz D er klassiske eksempler.
• Gyroid: En bestemt TPMS-type, som mange slicere tilbyder både som infill og som mere avanceret struktur. Den er jævn, isotrop-lignende og ofte et godt standardvalg.
• Metamateriale: Et materiale, hvor det er geometrien (gitteret) mere end basis-materialet, der bestemmer egenskaberne.

Vil du se forskellen på “mere infill” og “bedre geometri”, er det værd at kigge på denne guide til infill kontra geometri.

Hvornår virker gitterstrukturer bedst – og hvornår bør du lade være?

Gitterstrukturer virker bedst, når du vil reducere vægt, styre stivhed eller få en kontrolleret mekanisk respons som stødabsorbering eller fleksibilitet. De er mindre oplagte, når delen skal være let at rense, have stramme tolerancer eller produceres hurtigt uden ekstra test og validering.

Brug lattice når…

• Du vil letvægtne: Du kan typisk spare omkring 25 – 70 % masse i forhold til massiv fyld, afhængigt af celle-tæthed og shell-tykkelse.
• Styrke/vægt er vigtigere end maksimal styrke: For eksempel dronerammer, beslag, covers eller håndtag, hvor lav vægt betyder mere end 5 % ekstra styrke.
• Du vil have energiabsorbering: F.eks. bumpers til robotter, beskyttelse omkring elektronik, hjelmindlæg eller sportsbeskyttelse.
• Du vil have kontrolleret fleksibilitet: Zoner, der skal give efter, mens resten forbliver stift – f.eks. greb, klikløsninger eller ergonomiske håndtag.
• Du vil øge overfladearealet: Gitter kan give 2 – 3 gange mere overfladeareal end massiv fyld, nyttigt til varmeafledning eller væskekontakt.
• Du arbejder med shell-and-lattice: En relativt tyk, robust ydre skal og et internt gitter, der støtter, stiver af og absorberer energi.

Vær skeptisk over for lattice når…

• Delen er meget lille eller kræver snævre tolerancer: F.eks. små tandhjul, præcise lejehuse eller klikløsninger med små tolerancer. Her er det ofte bedre at optimere vægtykkelse og infill.
• Delen skal være nem at rengøre: Madudstyr, laboratoriegrej, akvariedele eller noget, der skal vaskes hyppigt. Gitter er en magnet for skidt.
• Delen er helt lukket indvendigt i resin eller pulverprocesser, uden drænhuller. Så risikerer du trapped powder/resin.
• Printtiden allerede er høj: Komplekse gitterstrukturer kan forlænge både slicing og printtid, selv om materialeforbruget falder.
• Delen er sikkerhedskritisk: Belastede dele i bremser, bærende konstruktioner eller personbærende komponenter bør dimensioneres professionelt. Her er “jeg prøver lige lidt gyroid” ikke en strategi.

Et praktisk kompromis: kun lattice hvor det batter

En god tilgang er at bruge lattice lokalt:

• Massiv eller simpelt infill der, hvor du har skruer, pasninger og kontaktflader.
• Lattice i midterzonen, hvor du vil spare vægt eller lave stødabsorbering.

Den slags zoner er nemmere at få til at virke end et fuldt “lattice-overalt”-design.

Hvilken lattice-topologi skal du vælge?

Vælg gyroid, når du vil have en jævn, fleraksig mekanisk respons og en god styrke/vægt-balance. Vælg strut-lattice, når du vil styre belastningsveje mere direkte, og vælg enklere planar eller plate-baserede geometrier, når printbarhed og kontrol er vigtigere end maksimal kompleksitet.

En simpel valgguide til topologi

LATTICE-framework: en enkel måde at tænke designet på

En praktisk huskeregel er at gå efter LATTICE:

• L – Load: Hvilken belastning? Træk, tryk, stød, bøjning, flere retninger?
• A – Architecture: Vælg topologi (gyroid, strut, plate) ud fra belastningen.
• T – Thickness: Definér struttykkelse og minimumsvæg baseret på din printer.
• T – Toolpath: Tjek slicerens baner. Er der huller, mikroskopiske features eller mærkelige spring?
• I – Inspection: Overvej, hvordan du vil tjekke det færdige gitter (visuelt, snit, testprint).
• C – Clearance: Er der plads til at fjerne support, pulver eller resin?
• E – Experiment: Print en testkupon og belast den, før du går all-in.

Især “Toolpath” og “Experiment” er der, hvor mange går galt. Hvis sliceren allerede har det svært, bliver printet sjældent bedre.

Sådan designer du lattice, uden at gøre printet umuligt

Lattice bliver kun printbart, hvis cellestørrelse, struttykkelse og orientering matcher printerens reelle opløsning. Som tommelfingerregel bør du starte konservativt med selvbærende vinkler omkring 45°, undgå mikroskopiske hulrum og teste på større geometri, før du laver en fuld, finmasket struktur.

1. Respektér din printers minimumsgeometri

For en typisk FDM-printer med 0,4 mm dyse kan du bruge noget i denne stil som startpunkter (ikke absolutte regler):

• Minimum strutdiameter: omkring 1,0 mm for bærende struts, evt. ned til 0,6 – 0,8 mm til ikke-bærende detaljer.
• Minimum væg: 0,8 – 1,2 mm, afhængigt af ekstrusionsbredde og hvor robust det skal være.
• Minimum cellestørrelse: nok til at få flere solide perimetre og infill-linjer – ofte 3 – 5 mm eller større, hvis det skal være stabilt.

Det hænger tæt sammen med tolerancer. Du kan læse mere om, hvad din printer realistisk kan ramme i guiden om tolerancer i 3D-print.

2. Overhæng, bridging og selvbærende vinkler

De fleste 3D-processer har det svært, når overhæng bliver for vandrette. Som praktisk udgangspunkt:

• Overhæng over ca. 45° fra lodret begynder at kræve support eller meget lav hastighed og god køling.
• Bridging i polymer (FDM/SLA): Konservative bro-længder på 5 – 6 mm er et fornuftigt startpunkt.
• Bridging i metal: Her er 2 – 2,5 mm ofte maksimum, før det bliver ustabilt.

Disse tal varierer meget med materiale, køling, laghøjde og profiler, så brug dem som “start med dette, og test”-værdier, ikke som garantier.

3. Orientering: at bruge tyngdekraften i stedet for at slås med den

Orienteringen bestemmer, hvilke struts og plader der bliver til overhæng eller broer. En lille ændring i orientering kan gøre forskellen på:

• Et gitter, der stort set er selvbærende.
• Et mareridt med support og efterbearbejdning.

Tip: Roter modellen, så struts retter sig mest muligt langs Z-retningen eller har overhæng under ca. 45°. Brug slicerens preview til at se, hvor support vil dukke op. Har du brug for supportstrategier, er der gode, praktiske tips i artiklen “Supports uden tårer”.

4. Printbarheds-matrix: hvad kan de forskellige teknologier tåle?

Nedenfor er en oversigt over, hvad du typisk kan forvente. Tallene er vejledende og afhænger af maskine, materiale og indstillinger.

Hvis du er i tvivl, så design lidt grovere end du tror, du kan slippe afsted med, og lav en test. Det er sjældent den ekstra 0,2 mm, der ødelægger vægtbesparelsen, men den kan nemt være forskellen mellem succes og spaghetti.

5. Overgangszoner: fra massiv til lattice uden svage punkter

Et ofte overset punkt er, hvordan gitteret kobles til den massive del af modellen. Her opstår let stresskoncentrationer og svage områder.

Gode greb er:

• Trinvis overgang: Gør lattice tættere eller struttyndere gradvist, i stedet for et hårdt skift fra solid til meget åben struktur.
• Tykke “bro-plader”: Brug en solid plade mellem lattice og skruehuller/monteringsflader.
• Lokale forstærkninger: Forstærk udskæringer, huller og interfaces omkring gitteret med ekstra materialetykkelse.

Hvis du har brug for generelle designregler for vægge og skaller, er der mange konkrete tips i artiklen “Få dine 3D-print-vægge til at holde som en mursten”.

6. Slicer-preview som sandhedsvidne

Før du trykker “print”, zoom helt ind i slicer-preview:

• Forsvinder nogle struts helt?
• Bliver der kun én tilfældig linje i nogle celler?
• Er der isolerede “øer” af materiale i luften?

Hvis ja, så er geometri eller cellestørrelse for fin til den kombination af dyse, laghøjde og materiale, du har valgt. Ret det i CAD, i stedet for at håbe på magi i printeren.

Materialer og printteknologier: hvad fungerer bedst til gitter?

PLA og FDM er et godt sted at starte til en enkel lattice-prototype, mens PETG, TPU, nylon, resin eller pulverbaserede processer er bedre, når du har særlige krav til styrke, fleksibilitet, detaljegrad eller komplekse interne hulrum. Valget afhænger mest af geometri, rengøring og hvor fine dine celler skal være.

FDM-materialer i praksis

• PLA: Let at printe, stivt og godt til test og ikke for varme miljøer. Typisk 190 – 220 °C. Fint til “jeg vil se, om geometrien giver mening”.
• PETG: Mere sej og varmebestandig end PLA, dog med tendens til stringing, som kan være irriterende i fine lattices. Byggeplade typisk 70 – 80 °C.
• TPU: Super til fleksible lattices (stødabsorbering, greb), men kræver styr på flow og hastighed. Fine struts kan være tricky, hvis materialet er meget blødt.
• ABS/ASA: Mere varmebestandigt, men med warping og behov for kabinet. Brug ASA, hvis delen skal udendørs. Godt til robuste, funktionelle lattices.
• Nylon/PA: Stærk og sej, velegnet til krævende gitter, men hygroskopisk (suger fugt) og kræver tør filament. Se fx guiden om nylon-filament til 3D-print.

En detaljeret sammenligning af styrke, varme og kemi finder du i artiklen “3D-print materialer: sammenlign styrke, varme, UV, kemi og pris” og den praktiske guide om valg mellem PLA, PETG, ABS, ASA, TPU, nylon og PC.

Resin, SLS, MJF og metal

• SLA/MSLA/DLP (resin): Høj detaljegrad og meget fine lattices er mulige, men du skal designe til dræning og vask. Små, lukkede celler er en opskrift på trapped resin.
• SLS/MJF (pulver, plast): Pulveret understøtter overhæng, så delene kan være meget komplekse. Udfordringen er at få alt pulverdrys ud af indre volumener.
• Metal (DMLS m.fl.): Meget velegnet til letvægtning i avancerede komponenter, men her er varme, deformation og trapped powder kritisk. Strukturer med for tynde struts eller for lange overhæng er dyre at fejle på.

Hvis du vil have et overblik over forskellene mellem teknologierne, ligger der en god introduktion i artiklen om 3D-print-teknologier og hvordan du vælger rigtigt.

Trapped powder og resin: sådan undgår du “rasleklodser”

Lukkede lattice-strukturer kræver næsten altid dræn-, udluftnings- eller renseveje, ellers kan resin eller pulver blive fanget inde i delen. Jo finere celler og jo mere lukket volumen, jo vigtigere bliver åbninger, orientering og efterrensning.

Designregler mod trapped powder/resin

• Planlæg flugtveje: Hver indre volumen skal have en klar “vej ud” for materiale – tænk som et afløbssystem.
• Brug drænhuller: Lav huller, der er store nok til at pulver/resin kan løbe eller blæses ud. Størrelsen afhænger af proces, men tænk i millimeter, ikke tiendedele.
• Undgå blinde lommer: Små hulrum uden åbning er næsten umulige at rense, især i resin.
• Orientér for dræning: På resinprintere giver det mening at orientere, så væske kan løbe ud under print og vask.

Til resin er det ekstra vigtigt at have styr på vask og cure. Guiden “9 faste trin til resin wash og cure” gennemgår, hvordan du undgår klistrede og halv-hærdede rester inde i fine strukturer.

Efterbehandling uden at ødelægge gitteret

Sandblæsning, bead blasting og f.eks. vapor smoothing kan være hårde ved tynde struts. Test altid på en lille prøve:

• Hold behandlingstiden kortere, end du ville på massive dele.
• Vær opmærksom på, om hjørner og tynde sektioner runder af eller mister form.

Hvis en efterbehandling kræver retterig eller kraftig mekanisk bearbejdning, så overvej om nogle zoner skal være solid i stedet for gitter.

Hvordan tester og validerer du dine lattice-designs?

Den sikreste måde at validere en lattice på er at starte med små testkuponer, kontrollere slicer-preview og derefter teste dem i kompression eller bøjningsbelastning, før du printer den endelige del. Ved lukkede eller kritiske strukturer kan intern inspektion eller mere avanceret test være nødvendig.

1. Start med en simpel testkupon

I stedet for at smide hele din komplekse del på printeren, så lav små “brikker” med:

• Samme gittertype og cellestørrelse.
• Samme struttykkelse og shell-tykkelse.
• Samme orientering i sliceren.

Print 2 – 3 stykker og se:

• Om struts er fuldt dannede eller porøse.
• Om der er svage punkter, der knækker med fingrene.
• Om overfladen ser ren ud eller er fuld af tråde og huller.

2. Enkel belastningstest

De mest relevante tests for hobby- og prototypeniveau er normalt:

• Kompression: Læg testkuponen mellem en skruetvinge eller presse og tryk langsomt. Se hvordan den deformerer.
• Bøjning: Spænd ene ende fast og bøj forsigtigt den anden. Bryder den pludseligt eller deformerer den gradvist?
• Gentagen belastning: Hvis delen skal fjedere mange gange, så gentag bøj/tryk og se, hvornår den giver op.

Til stærkt ingeniørtunge opgaver kan FEA (Finite Element Analysis) og CFD (til varme/væske) være relevante, men det er ofte mere end nødvendigt for almindelige hobbyprojekter.

3. Tjek og dokumentér tolerancer og pasninger

Når du har et design, du er tilfreds med, så mål et par dimensioner på printet og sammenlign med CAD. Særligt:

• Tykkelsen af struts og vægge.
• Celleafstand i kritiske zoner.
• Eventuelle interfaces, hvor lattice møder solid geometri.

Har du brug for konkrete spilrum og pasninger, så kig på guiden om spilrum vs. stram pasning.

Eksempel fra værkstedet: massivt beslag vs. gyroid vs. ægte lattice

Lad os tage et praktisk, forsimplet eksempel, som ligner noget, mange af os har printet: et beslag til en hylde på FDM-printer med 0,4 mm dyse.

Version 1: massivt beslag

• Solid model med 30 – 40 % standard grid-infill.
• Robust, men tung og materialetung.
• Printtid: relativt lang, mange unødvendige lag i midten.

Version 2: samme model med gyroid-infill

• Ydre geometri identisk, men infill skiftet til gyroid i sliceren.
• Vægten falder måske 20 – 30 % ved samme infill-procent.
• Styrken føles ofte mere jævn, især ved bøjning.
• Printtid ændrer sig typisk moderat.

Her har du stadig ikke en “ægte” lattice, men en slags metamateriale-lignende infill, der allerede giver en smagsprøve på fordelene.

Version 3: shell-and-lattice i CAD

• Ydre skal: f.eks. 2 – 3 mm tykkelse der, hvor du har skruer og kontaktflader.
• Indre: Et gyroid- eller strut-lattice med større celler (f.eks. 5 – 8 mm) og struts på ca. 1 – 1,2 mm.
• Overgang: ekstra materiale omkring skruehuller og hjørner.

Resultatet bliver typisk:

• Vægtsparet i omegnen af 30 – 50 % i forhold til en tung, massiv version.
• Printtid nogenlunde uændret eller lidt højere, men bedre styrke/vægt.
• Mulighed for at finjustere stivhed ved at justere cellestørrelse og struttykkelse.

Pointen er ikke at ramme et præcist tal, men at vise, at du med en relativt simpel CAD-ændring kan skifte fra “klods” til “kontrolleret gitter”, uden at gøre modellen uprintbar.

Typiske faldgruber – og hvordan du undgår dem

Når folk først opdager lattices, opstår de samme klassiske fejl igen og igen. Heldigvis er de ret nemme at undgå, når du ved, hvad du skal kigge efter.

1. For små celler og struts

Symptomer:

• Slicer genererer ikke alle linjer.
• Struts bliver porøse eller brækker ved let berøring.
• Printet ligner mere støv og spindelvæv end gitter.

Løsning: Forstør celler og øg strutdiameter, til slicer tegner rene, stabile linjer. Start hellere i den grove ende og juster ned.

2. Ignoreret support og overhæng

Symptomer:

• Hængende tråde og sammenfaldne sektioner.
• Uforudsigelige brudlinjer i gitteret.

Løsning: Genorientér modellen, brug selvbærende vinkler, og design gitteret, så flest muligt struts bygger opad uden lange broer. Brug support, hvor det er nødvendigt, men prøv at designe dig væk fra det, hvor du kan.

3. Ingen plan for rydning og rengøring

Symptomer:

• Raslende pulver inde i SLS/MJF- eller metaldele.
• Resin, der aldrig bliver helt skyllet ud af SLA-lattices.

Løsning: Tænk på drænhuller og flugtveje fra starten. Hvis du ikke kan forklare, hvordan du får alt materiale ud af en given lomme, er designet ikke færdigt.

4. Overoptimistisk brug i kritiske dele

Symptomer:

• Delene holder “fint nok” i hånden, men fejler pludseligt under rigtig brug.
• Ingen sammenhæng mellem forventet og faktisk styrke.

Løsning: Brug lattice med omtanke i sikkerhedskritiske eller højt belastede dele. Lav målrettede test, og overvej professionel dimensionering, hvis nogen kan komme til skade, hvis det fejler.

Næste skridt: Sådan kommer du i gang uden at drukne i kompleksitet

Hvis du vil i gang med lattice- og gitterstrukturer uden at forsvinde ned i et CAD-kaninhul, kan du bruge denne simple plan:

1. Vælg en simpel del, hvor lav vægt er en bonus, men ikke livsvigtig – fx et beslag, et håndtag eller en dækkappe.
2. Start med gyroid-infill i sliceren og mærk forskellen ift. massivt infill.
3. Design en shell-and-lattice-version i CAD med større celler og solide zoner omkring huller og interfaces. Få evt. hjælp fra artiklen om CAD til 3D-print og design-checkliste.
4. Print små testkuponer med samme gitter, og lav en simpel kompressionstest.
5. Justér struttykkelse og cellestørrelse ud fra testresultaterne.

Når du har gjort det et par gange, bliver lattice ikke længere “avanceret raketvidenskab”, men bare endnu et værktøj på hylden ved siden af infill-procent, vægtykkelse og supportstrategier.
