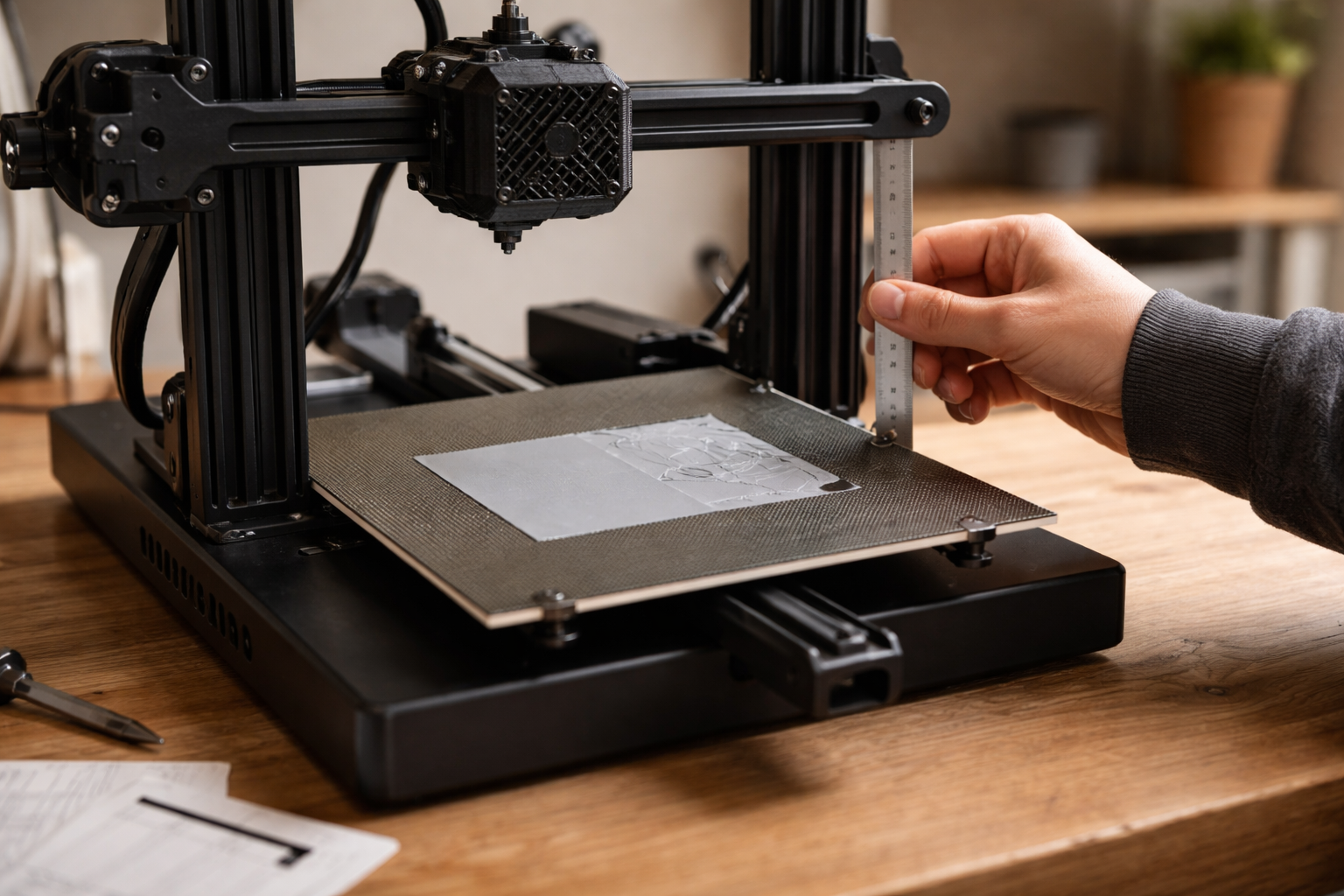

Jeg opdagede at mit bed mesh bare dækkede over en skæv printer

Jeg kan huske første gang jeg slog auto bed leveling til og tænkte: “nu kører det”. To prints senere lignede første lag stadig en kombination af pandekager og spaghetti. Det eneste der kørte, var min frustration.

Hvis du også har det sådan, at din 3D-printers bed mesh enten føles som magi eller sort snak, så er du ikke alene. Lad os lige gøre det til et værktøj, du faktisk styrer, i stedet for en krykke printeren gemmer sig bag.

1. Bed leveling vs bed mesh: hvad gør hvad?

Start lige her, for hvis de to ting flyder sammen i hovedet, bliver resten hurtigt rod.

Bed leveling er den mekaniske del. Du sørger for, at byggepladen står nogenlunde i samme afstand til dysen over hele fladen. På klassiske FDM-printere betyder det typisk at skrue på fire hjul, så pladen er parallelt med Z-aksen.

Bed mesh er software-delen. Printeren måler højden flere steder på pladen og laver et lille “højde-kort”. Under print bevæger Z-aksen sig så en smule op og ned hen over pladen, så dysen følger de ujævnheder der er tilbage.

En simpel måde at tænke det på:

• Leveling: få tingene “okay lige”.
• Bed mesh: finjustér og kompenser for det, du ikke kan fjerne mekanisk.

Problemet opstår, når folk bruger bed mesh til at dække over noget der er decideret skævt eller løst. Så får du et mesh der ser helt vanvittigt ud, første lag der stadig varierer, og så ender du i den klassiske “auto bed leveling virker ikke”-følelse.

2. Sanity-check før mesh: er printeren overhovedet klar?

Inden du begynder at jagte et perfekt bed mesh på din 3D-printer, så brug 10 minutter på at sikre, at mekanikken ikke er helt på månen. Det føles kedeligt, men jeg lover, det sparer dig for timer af fejlsøgning senere.

2.1. Tjek at pladen faktisk sidder fast

Jeg har prøvet at køre mesh på en magnetisk PEI-plade, der ikke lå helt plant på magneten. Resultat: mesh med mystiske plateauer og et hjørne der altid føltes “off”.

Tjek:

• Sørg for at glas/PEI-pladen ligger helt ned på magnet eller clips.
• Rens lige eventuelt støv eller filamentrester under pladen.
• Hvis du har fleksibel plade, så sørg for at den klikker ned langs hele kanten.

2.2. Z-gantry og Z-tilt: hænger X-aksen lige?

Hvis din X-gantry hænger skævt, kan du lave verdens flotteste mesh, og første lag vil stadig variere, fordi printeren fysisk kører skråt. Især på printere med to Z-motorer kan de komme ud af sync.

Hurtig test:

• Sluk for printeren.
• Tag en lineal eller målebånd.
• Mål fra toppen af rammen ned til X-aksen i begge sider.

De tal skal være næsten ens. Hvis forskellen er flere mm, så er det Z-tilt du ser, ikke et mesh-problem.

På mange moderne printere (især med Klipper/OrcaSlicer setup) kan du køre en “Z-tilt” rutine, hvor den selv stiller gantry lige. Hvis ikke, så drej forsigtigt på Z-spindlerne med hånden, til begge sider måler det samme.

2.3. Spil i hjul og løse skruer

Hvis bed’et kan vippe når du skubber let på det, får du aldrig et stabilt første lag, uanset mesh. Prøv:

• Skub forsigtigt på bed’et forfra og fra siden.
• Se om hjulene på v-slot profilerne sidder fast uden at være stive.
• Stram eventuelle løse skruer på bed-vogn og gantry.

Hvis du generelt er i gang med at få styr på mekanikken, så er kategorien kalibrering og finjustering et godt sted at gå på opdagelse senere.

3. Sådan laver du et bed mesh der faktisk giver mening

Når mekanikken er “rimelig”, kan vi begynde at snakke mesh. Her er det, jeg selv gør, når jeg vil lave et mesh jeg kan stole på og genbruge.

3.1. Brug et fornuftigt grid

Du behøver ikke 17×17 punkter på en lille Ender-plade. For mange punkter giver bare længere måletid og mere støj.

Som tommelfingerregel:

• Standard bed (220 x 220 mm): 5×5 eller 7×7 punkter er fint.
• Større bed (300+ mm): 7×7 eller 9×9, især hvis du printer tæt på kanterne.

Flere punkter giver mening, hvis din plade er kendt for at være lidt bølget. På en god, flad glasplade kan du ofte nøjes med færre.

3.2. Mesh ved realistisk temperatur

Byggepladen ændrer sig med varmen. Hvis du laver mesh ved 40 °C og printer ved 70 °C, så ændrer hele geometri sig, lige når du starter printet.

Så gør sådan her:

• Sæt bed-temperaturen til det du normalt bruger (fx 60 °C til PLA, 70-80 °C til PETG).
• Vent 5-10 minutter efter printeren siger “klar”. Bed’et skal nå at blive gennemvarmt.
• Så kører du bed mesh.

Det her alene kan redde rigtig meget af det klassiske “første lag varierer på tværs af pladen”-problem.

3.3. Ren dyse og ren plade før mesh

Jeg har fået mesh, hvor midten altid var “for højt”. Det viste sig at være et lille klistret stykke PLA på dysen, der ramte tidligere end metallet selv. Seriøst irriterende.

Før du starter:

• Varm dysen op til din normale printhastighed.
• Rens spidsen med en messingbørste eller et lille stykke køkkenrulle (pas på fingrene).
• Rens pladen med isopropylalkohol, især hvis du bruger PEI.

Hvis du vil nørde mere i, hvor meget en lidt fedtet PEI-plade kan snyde dig, så er artiklen om fedtet PEI og falsk Z-offset nærmest obligatorisk læsning.

4. Sådan læser du et bed mesh: bowl, tilt og bumps

Nu til den del, som mange slicere og firmware ikke rigtigt forklarer: hvordan du faktisk forstår det kort, printeren viser dig.

Typisk ser du farver eller tal i mm. Ofte er grøn midten, blå er lavere, rød er højere.

4.1. “Bowl” mesh: midten er lav, kanterne er høje

Et bowl mesh ligner en skål. Midten er blå (lav), kanterne er gule eller røde (højere). Det er klassisk for tynde, magnetiske plader eller tynde fjederstål-plader.

Konsekvens:

• Første lag sidder fint i midten.
• Mod kanterne bliver det mast eller for tyndt.

Her hjælper mesh ret meget, men du kan stadig ramme grænser. Hvis forskellen mellem midt og kant er fx 0,4 mm eller mere, vil Z-aksen skulle arbejde hektisk, og du kan stadig få problemer.

Mulige løsninger:

• Sørg for pladen ligger helt ned, ingen skidt under.
• Overvej en tykkere plade (fx glas eller tykkere PEI-stål).
• Brug primært den “pæne” del af pladen til kritiske prints.

4.2. Tilt: hele mesh’et hælder i én retning

Hvis mesh’et er pænt jævnt, men den ene side er generelt højere (rød) og den anden lavere (blå), så har du en ren tilt. Det er ofte Z-gantry der hælder eller bed’et der ikke er parallelt med X-aksen.

Her hjælper mesh faktisk, men jeg vil altid prøve at fikse mekanisk først:

• Gen-level bed’et manuelt.
• Tjek Z-gantry hældning som beskrevet tidligere.
• Brug evt. printerens egen “gantry level” eller “Z-tilt adjust” funktion.

4.3. Lokale bumps og huller

Hvis du ser enkelte punkter der stikker af i forhold til nabopunkterne, kan det være:

• Snavs på pladen (tør efter med IPA og re-mesh).
• Lokal skade eller buler i pladen.
• Probe der har inkonsekvent aflæsning enkelte steder.

Jeg har haft en PEI-plade med et lille “krater” efter en for hård skraber. Hver gang nozzle printede lige dér, fik jeg dårlig bed adhesion, selv med mesh. Her er løsningen typisk at undgå det område til kritiske prints eller skifte plade.

4.4. Hvor meget variation er for meget?

Hvis du printer med 0,2 mm layer height og første lag på 0,25-0,3 mm, så er det ret svært at kompensere pænt for fx 0,5 mm forskel på tværs af pladen.

Som grov rettesnor:

• Variation op til 0,1-0,15 mm: ret nemt at kompensere.
• 0,2-0,3 mm: stadig ok, men du kan se forskel i glans og tykkelse.
• 0,4 mm og op: du bør overveje ny plade eller mekanisk fix.

5. Z-offset vs probe-offset: to forskellige ting, samme forvirring

Her er en klassiker: du ændrer Z-offset hver gang du skifter filament, men første lag er stadig mystisk. Ofte er problemet, at probe-offset og Z-offset bliver blandet sammen.

5.1. Probe-offset: afstand mellem probe og dyse

Probe-offset er den faste afstand fra din sensor (BLTouch, induktiv, strain gauge) til dysespidsen. Den sætter du typisk én gang, når du installerer den.

Hvis probe-offset er forkert, vil hele din reference være skæv. Det svarer til at din printer tror dysen rører pladen, mens den i virkeligheden står 0,1 mm over eller under.

5.2. Z-offset: finjustering til første lag

Z-offset er din lille hverdags-knap. Det er den værdi du ændrer, når du lige skubber første lag lidt tættere på eller lidt væk fra pladen.

Når probe-offset er korrekt, bliver Z-offset typisk en lille justering på ±0,1 mm omkring 0. Hvis du finder dig selv i at køre -0,6 mm bare for at få filamentet til at hænge fast, så lugter det af enten:

• Forkert probe-offset.
• Snavs på pladen.
• Forkert bed-temperatur vs mesh-temperatur.

5.3. Sådan får du styr på dem i praksis

En simpel workflow jeg selv bruger:

1. Sikre korrekt probe-montage og offset (følg firmware/slicer manualen en enkelt gang).
2. Kør bed mesh ved rigtig temperatur.
3. Kør et “first layer calibration”-print med bred bane (fx 0,4 dyse, 0,5-0,6 mm line width, et stort rektangel).
4. Juster KUN Z-offset live, til banen er pæn, lidt mast, uden huller.

Når du først rammer et godt offset, burde du sjældent ændre mere end 0,02-0,04 mm fremover, medmindre du ændrer noget fundamentalt i setup.

6. Første lag der varierer: sådan finder du synderen

Hvis dit første lag er perfekt i venstre side og elendigt i højre, eller fint foran og dårligt bagtil, så er det typisk en kombination af følgende ting:

6.1. Er mesh’et realistisk?

Kig først på bed mesh’et:

• Matcher problemerne de områder hvor mesh’et viser høj forskel?
• Eller er mesh’et pænt jævnt, men første lag er stadig skørt?

Hvis mesh’et ser rimelig fladt ud, og du alligevel har store forskelle i første lag, så kig væk fra softwaren og over på mekanikken igen.

6.2. Gantry der bevæger sig under print

Hvis Z-aksen har spil, eller Z-møtrikkerne sidder løst, kan gantry’et sætte sig lidt forskelligt, hver gang det bevæger sig. Så hjælper selv det flotteste mesh ikke.

Hold øje med:

• Lyde fra Z når den kører mesh og første par lag.
• Om gantry “hopper” lidt op eller ned, når retningen skifter.

6.3. Fedtede fingre og lokale adhesion-problemer

Jeg har haft prints hvor første lag så “tyndt” ud i et felt midt på pladen, men kun nogle gange. Det var mit standardgreb: jeg satte altid pladen på med tommelfingeren samme sted. Olien gjorde, at filamentet ikke gad binde dér, så det lignede forkert Z.

Hvis du ofte slås med første lag, så prøv at tage en runde mere i kategorien første lag og bed adhesion og kombinér det med mesh-arbejdet. De to ting hænger tæt sammen.

6.4. Deform bed ved høj temperatur

Ved høje bed-temperaturer (fx 90-110 °C til ABS/ASA) kan selv en ellers pæn plade begynde at bule mere. Hvis du har lavet mesh ved 60 °C og printer ved 100 °C, vil hele billedet være forkert.

Løsning: lav et separat mesh til høje temperaturer, eller kør mesh før vigtige high-temp prints.

7. Vedligehold: hvornår skal du re-meshe (og hvornår kan du lade være)?

Jeg kørte engang mesh før næsten hvert print. Det føltes “sikkert”, men var fuldstændig overkill. Du kan roligt genbruge et godt mesh i lang tid, hvis dit setup er stabilt.

7.1. Gode grunde til at lave nyt bed mesh

• Du har taget pladen helt af og sat den på igen (især fleksible plader).
• Du har ændret bed-springs til silikone eller justeret hjulene markant.
• Du har skiftet nozzle-længde (helt anden hotend eller dysetype).
• Du har haft et voldsomt crash i bed eller gantry.
• Du skifter fast mellem meget forskellige bed-temperaturer.

7.2. Situationer hvor du ofte IKKE behøver et nyt mesh

• Du har bare skiftet filament fra PLA til PLA med samme temperatur.
• Pladen har været taget af, men du sætter den i samme retning og position.
• Du har ændret små ting i slicer, men ikke i mekanikken.

Hvis du stadig har lyst til at køre mesh ofte, så gør det fordi du vil tjekke, ikke fordi du panikker.

8. Tjekliste: få et stabilt første lag uge efter uge

Hvis du er typen der godt kan lide en lille tjekliste hængende ved siden af printeren (jeg er), så kunne den se nogenlunde sådan her ud.

8.1. Før du laver mesh

1. Er gantry nogenlunde i vater på begge sider?
2. Sidder bed’et fast uden at vippe?
3. Er plade og dyse rene?
4. Er bed-temperaturen sat til den temperatur, du faktisk vil printe ved?

8.2. Når du kigger på mesh’et

1. Ser du en pæn, blød overgang mellem felter eller kaotisk støj?
2. Er variationen indenfor cirka 0,2-0,3 mm?
3. Matcher mønstret det, du ser på første lag (bowl, tilt, bump)?

8.3. Under dit første lag

1. Juster kun Z-offset, ikke alt muligt andet.
2. Kig især i hjørnerne: ser de markant anderledes ud end midten?
3. Er banen let mast, uden tydelige mellemrum, men ikke helt kvalt?

Hvis du vil nørde videre i det mere avancerede lag af firmware og software-tuning, så kig forbi kategorien avancerede printteknikker eller fx artiklen om pressure advance og bulende hjørner. Det er næste skridt, når første lag først spiller stabilt.

9. Det vigtigste du kan tage med om bed mesh

Bed mesh på din 3D-printer skal føles som en lille hjælper oven på et mekanisk fornuftigt setup, ikke som et plaster på en printer der er skæv, løs eller fedtet.

Det vigtigste råd: få mekanik, ren plade og realistisk temperatur i orden først, brug så mesh og et enkelt Z-offset-kalibreringsprint til at låse et stabilt første lag fast.
