Skær bunden fri slip af med elephant’s foot uden drama

– Små “fødder” i bunden af ellers flotte prints
– Klik-samlinger der kun klikker én vej
– PLA-dele der må files hver eneste gang
– Z-offset som du hele tiden “lige” tweaker

Hvis du nikkede til mindst et punkt, så kæmper du sandsynligvis med elephant’s foot i dine 3D-print.

Den aften mine brætspilsbokse ikke ville lukke

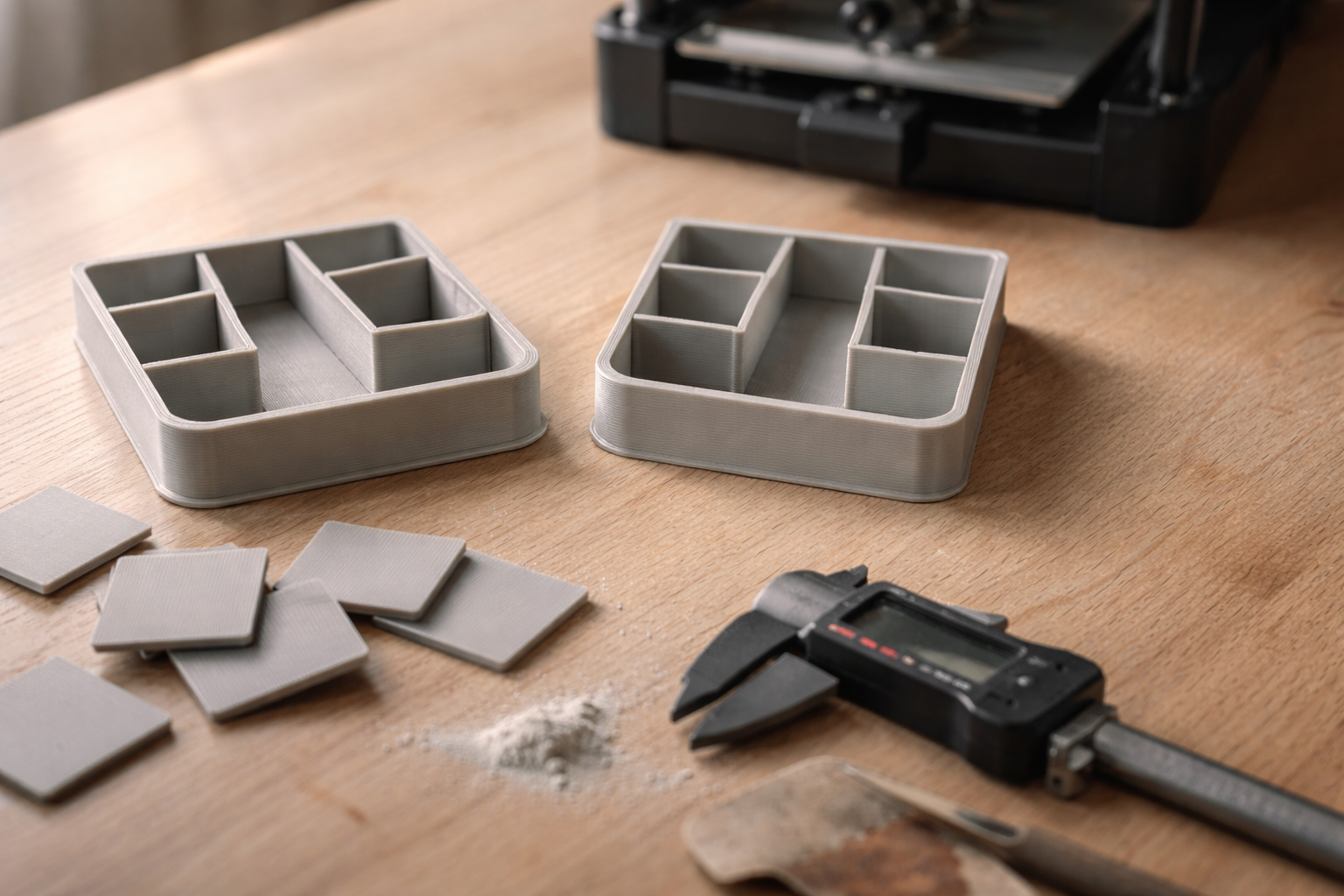

Jeg opdagede for alvor elephant’s foot, da jeg havde printet et sæt inserts til et brætspil. Alt så fint ud på printeren. Men da jeg samlede det, kunne låget ikke lukke. En halv millimeter ekstra i bunden på alle delene, og hele kassen strittede.

Resten af geometrien var præcis. Kun det allerførste lag buler ud. Klassisk elephant’s foot.

Jeg endte med fil, sandpapir og en times småjusteringer. Og så besluttede jeg mig for at få styr på det, så jeg ikke skulle igennem det cirkus igen.

Hvad elephant’s foot 3D print faktisk er (og hvad det ikke er)

Elephant’s foot er det lille udstående “skørt” i bunden af dit print. Altså når første lag og måske lag 2-3 er en anelse bredere end resten. Typisk 0,1 til 0,4 mm pr. side.

Det sker især ved PLA og PETG, fordi materialet stadig er blødt de første lag, mens vægten ovenpå presser det en smule ud til siderne. Kombiner det med for lav Z-offset eller for varm bed, og du har problemet.

Elephant’s foot er ikke det samme som:

• Elephant skin: rynket, boblet overflade højere oppe på printet
• Brim: ekstra kant du bevidst har tilføjet i slicer
• Warping: hjørner der løfter sig fra bed’et

Her snakker vi specifikt om første lag, der buler ud hele vejen rundt, mens resten af printet ser fint ud.

Tre mulige skurke varme, squish eller flow

Hvis du vil have styr på elephant’s foot, hjælper det at finde den rigtige årsag først. Jeg plejer at dele det op i tre kategorier:

• Bed temperatur for høj
• Z-offset for lav (for meget squish)
• For meget materiale i første lag (flow eller line width)

De kan sagtens spille sammen. Men vi kan teste os frem til, hvad der fylder mest i dit setup.

10-minutters bed-temp test – er det varmen?

Start med noget, der er hurtigt at teste, uden firmware og kalibrerings-orgier.

1. Vælg et simpelt kvadrat på 40 x 40 mm, 3 lag højt.
2. Print i fx PLA med din normale bed-temp (ofte 60 °C).
3. Lad printet køle af, mål bredden i bunden og et par mm oppe.

Hvis bunden er fx 40,5 mm, og lag 3 er 40,0 mm, har du 0,25 mm elephant’s foot på hver side.

Lav så det samme print igen, men skru bed-temp 5-10 °C ned. Gå fra 60 til 55 eller 50 °C for PLA. Samme Z-offset, samme slicerprofil. Kun bed-temp ændres.

Får du markant mindre elephant’s foot, uden at første lag slipper, var varmen en stor del af problemet. For PLA ender mange faktisk omkring 50-55 °C for at få mindre “blød” bund.

Hvis intet ændrer sig, eller adhesion bliver for dårlig, er det nok ikke primært bed-temp, der driller dig. Så kigger vi på squish og flow.

First-layer line width vs flow – sådan ser du forskellen

I sliceren er der typisk to ting, der påvirker hvor meget plastik der lander i første lag:

• First layer line width (linjebredde) i procent eller mm
• Flow (extrusion multiplier) i procent

Nogle profiler sætter første lag line width til 120-140 %. Det kan hjælpe bed adhesion, men det kan også give dig en lille “pølse” ud over kanten.

Gør følgende i din slicer:

1. Tjek hvad din normale first layer line width står på. Er den meget højere end 100 %?
2. Print samme 40 x 40 x 0,6 mm teststykke som før, men sæt first layer line width til 100 % og behold flow på 100 %.
3. Sammenlign bundbredden med dit gamle print.

Hvis problemet bliver mindre, var det primært linjebredden, der skubbede materiale ud til siderne.

Hvis du stadig har massiv elephant’s foot, selv ved 100 % line width, kan du prøve et separat first-layer flow på fx 95 %. Mange slicere har en indstilling, hvor kun første lag får lidt lavere flow.

Det er en fin måde at tæmme PLA elephant foot på uden at ændre hele din kalibrering. Bare husk: skruer du for langt ned for flow, kan du få små huller i første lag og dårligere vedhæftning. Så gå hellere i små trin på 2-3 %.

Z-offset uden gætteri tegn på for lavt vs for højt

Den hurtigste måde at ødelægge eller redde dit første lag er Z-offset. Mange sænker Z-offset for at “få det til at hænge bedre”. Det virker, men det skaber ofte elephant’s foot som sideeffekt.

Et par tegn på for lav Z-offset (for meget squish):

• Første lag ser spejlblankt ud og fylder alle små huller mellem linjer
• Du kan næsten se dyse-sporene trykt ned i overfladen
• Kanten er tydeligt tykkere og lidt presset ud til siderne
• Du kan mærke en lille skarp “læbe” hele vejen rundt

Tegn på for høj Z-offset:

• Linerne i første lag ligger som tråde ved siden af hinanden uden at smelte ordentligt sammen
• Du kan se små mellemrum mellem strenge
• Hjørner slipper let, især ved PETG og ABS

Det her er i familie med problemerne fra første lag og bed adhesion, men nu går vi efter en lidt mere kræsen balance: stærkt første lag uden udstående fod.

Min lille Z-offset rutine

Jeg gør det her, når jeg vil minimere elephant’s foot uden at miste greb:

1. Sæt en live Z-justering, hvis din printer understøtter det (mange gør).
2. Print en stor, flad firkant der fylder en stor del af bed’et.
3. Start lidt lavere end du plejer på Z-offset, så det hænger sikkert.
4. Skru langsomt Z-offset op i små trin på 0,02-0,04 mm, mens første lag printes.

Stop, når:

• Trådene lige præcis flyder sammen uden huller
• Overfladen er mat, men ikke spejlblank
• Kanten ikke længere tydeligt presses ud

Hvis du vil nørde helt igennem med offset, kan du kombinere det her med ideerne fra artiklen om skæv Z-offset og fedtet PEI-plade. Ren og plan plade først, finjustering bagefter.

Slicer-løsninger elephant foot compensation – ven eller fjende?

Mange slicere har en indstilling, der hedder noget i stil med “Elephant Foot Compensation” eller “Initial Layer Horizontal Expansion”. Den gør én ting: den trækker geometriens bund indad med et lille tal, fx 0,2 mm.

Fordelen: du kan give den en værdi, og så “visker” den i praksis elephant’s foot væk på modellen.

Ulempen: hvis selve årsagen er helt galt (z-offset alt for lav, bed alt for varm), så dækker du bare et symptom til. Så lykkes nogle prints, mens andre stadig driller, især hvis vægt, højde og form varierer.

Hvornår elephant foot compensation giver mening

Jeg bruger den typisk her:

• Jeg har allerede rimelig Z-offset og bed-temp, men stadig 0,1-0,2 mm udstående fod ved PLA.
• Jeg printer dele med skarp pasform, fx samlende bokse eller beslag.
• Jeg vil ikke ændre min generelle profil, fordi den i forvejen er stabil.

Så giver jeg 0,1-0,2 mm i elephant foot compensation, og tester på et lille stykke. Hvis hulmål og ydre mål stadig passer, men kanten ser skarp ud, har jeg ramt et fint kompromis.

Hvornår den snyder dig

Den bliver farlig som “fix alt”-knap, hvis:

• Du har 0,4-0,6 mm fod på hver side
• Første lag tydeligt er kogt helt fladt af lav Z-offset
• Bed-temperatur er i den høje ende for materialet

Hvis du så bare giver -0,5 mm i compensation, risikerer du, at bundgeometrien i slicer ikke længere svarer til virkeligheden andre steder. For eksempel kan små huller og tapper blive for tynde eller for små.

Min holdning: brug elephant foot compensation som finjustering, først når du har styr på Z-offset, bed-temp og first-layer flow. Ikke som første skridt.

Design-tricket der altid virker chamfer på bundkant

Der er én ting, som ikke er afhængig af slicer, firmware eller filament-profil: dit design.

Hvis du designer din model med en lille chamfer (en affaset kant) hele vejen rundt i bunden, kan du “gemme” elephant’s foot i denne overgang.

Typiske valg, der fungerer godt i praksis:

• Højde: 0,3-0,5 mm
• Vinkel: 45 grader eller deromkring

Det betyder, at selv hvis de første to lag buler en anelse ud, er det inde i den skrå flade. Du får stadig en skarp linje, der hvor lodrette vægge starter.

Hvorfor chamfer slår ren slicer-magie

Chamfer har et par kæmpe fordele:

• Den virker, uanset om din printer ændrer sig lidt med tiden
• Den påvirker ikke pasning længere oppe på delen
• Den ser pæn ud, især på synlige dele

Hvis du laver parametrisk design, kan du endda gøre chamferen til en parameter. Så kan du hurtigt prøve 0,3 eller 0,6 mm afhængigt af materialet og tolerancerne, uden at redesigne alt.

Hvis du printer funktionelle dele bundkanter og tolerancer

Elephant’s foot er ekstra irriterende, når du printer funktionelle dele, der skal knappe, glide eller skrues sammen. Bunden er ofte referencen, når du måler og designer.

Et par tommelfingerregler, som har reddet mig mange gange:

Hanfitting (tapper, klik, tunge)

Hvis en tap skal ind i et hul, og tap’en står på printets bund:

• Giv tap’en en chamfer nederst på 0,3-0,5 mm
• Overvej også at lave en lille chamfer i hullets kant (0,2-0,3 mm)

Så får du to ting: elephant’s foot skjules, og samlingen er nemmere at starte, selv med små variationer.

Hulfitting (skruehuller, gennemføringer)

Hvis et hul starter i bunden (fx til skrue eller kabel):

• Lav et lille indløb i modellen, fx 0,5 x 0,5 mm chamfer
• For meget præcise pasninger kan du kombinere det med en svag negativ “horizontal expansion” i slicer på -0,05 til -0,1 mm

Så kan eventuel elephant’s foot presse sig lidt ind i chamferen, uden at skruehullet bliver for snævert.

Hvis du arbejder meget med pasninger, er det også værd at kigge på artiklen om hvorfor 3D-print ofte ikke passer sammen. Elephant’s foot er kun én brik i det puslespil.

Min tjekliste stabil first layer og skarpe kanter

For at samle det hele uden at gøre det til et ugeprojekt, bruger jeg en lille rækkefølge. Du kan køre den igennem en aften, hvis du har lidt tålmodighed.

Trin 1 – få styr på bed og Z-offset

• Rens bed’et grundigt (især PEI-plader kan snyde, hvis de er fedtede)
• Vælg en fornuftig bed-temp for materialet (PLA: 50-60 °C, PETG: 65-80 °C)
• Lav en Z-offset finjustering ved at printe en stor firkant og justere live

Trin 2 – tem first-layer flow og line width

• Sæt first layer line width omkring 100-110 %
• Hold normalt flow på 100 %, evt. 95-98 % kun for første lag hvis du er meget plaget
• Print et 40 x 40 x 0,6 mm teststykke og mål forskel mellem bund og top af klodsen

Trin 3 – brug elephant foot compensation med måde

• Hvis du stadig kan måle 0,1-0,2 mm ekstra pr. side i bunden, kan du sætte compensation til 0,1-0,2 mm
• Print igen og se, om kanten nu flugter bedre
• Hvis du skal over 0,3 mm, ville jeg gå tilbage og kigge på Z-offset og bed-temp igen

Trin 4 – byg chamfer ind i dine vigtige designs

• Til projekter hvor bundkanter og pasninger betyder noget, giv bunden en chamfer på 0,3-0,5 mm
• Prøv det især på bokse, beslag og klik-samlinger
• Gem det som standard-feature i dine CAD-skabeloner

Tilbage til brætspilsboksen

Jeg gik tilbage til de brætspils-inserts, der startede det hele. Denne gang gav jeg bunden en 0,4 mm chamfer, sænkede bed-temperaturen 5 grader og finjusterede Z-offset en anelse op.

Næste sæt dele passede direkte fra bed’et og ned i kassen. Intet sandpapir. Ingen fil. Bare klik og færdig. Børnene var mest interesserede i spillet, men jeg stod og kiggede ned i boksen og nød de skarpe bundkanter.

Hvis du står med det samme problem lige nu, så vælg ét sted at starte: Z-offset, bed-temp eller en lille chamfer i dit næste design. Udvælg én variabel, test, og kald resten for “endnu et testprint”. Det er sådan, du stille og roligt får elephant’s foot til at slippe taget i dine 3D-print.
