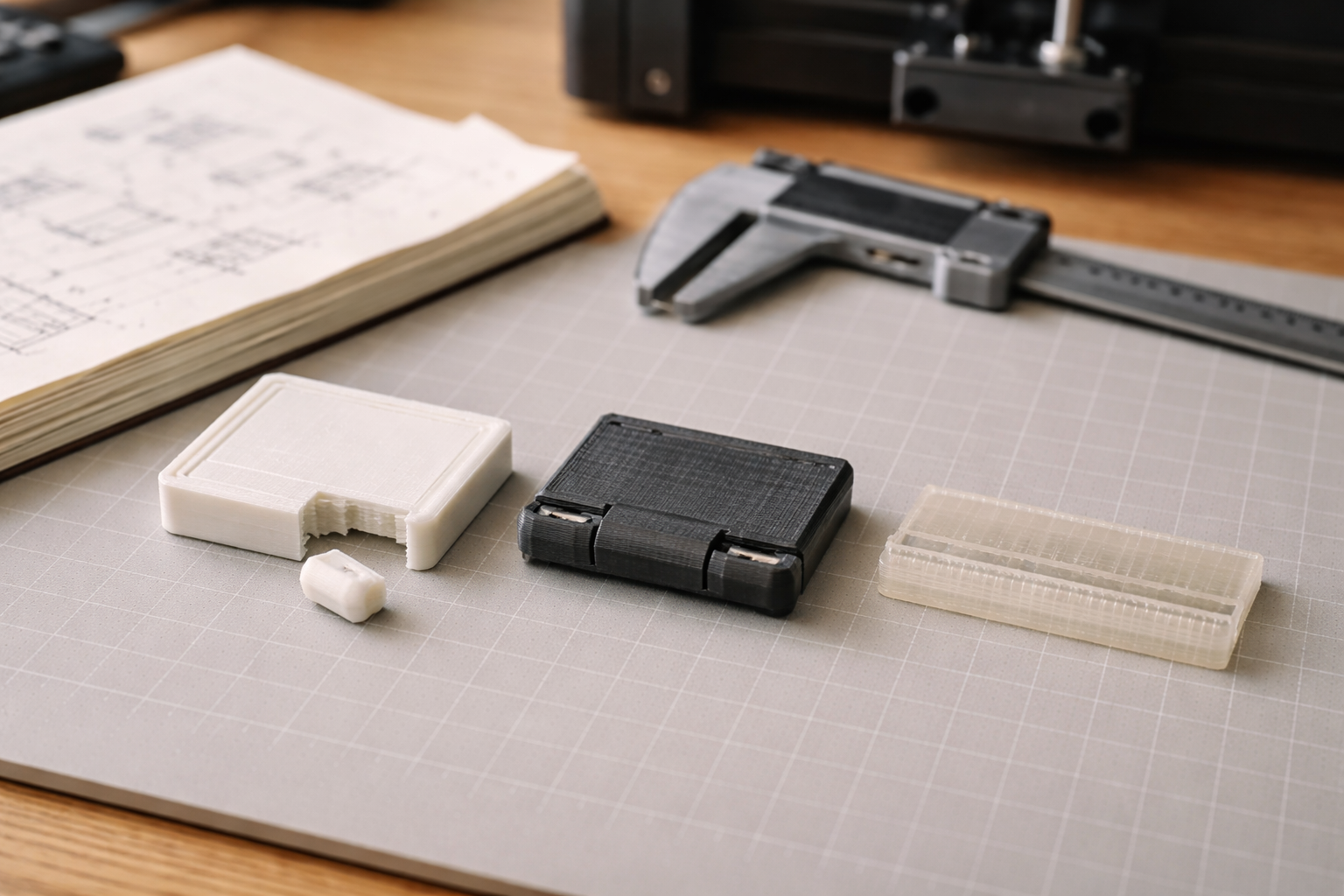

Hængsler der holder mere end én weekend

Har du også prøvet at åbne et 3D-printet hængsel for første gang, og så siger det bare knæk i stedet for klik?

Historien om den elektronikboks der knækkede på dag to

Jeg starter lige med en lille fiasko, så du ved, hvorfor jeg går så hårdt op i 3D print hængsel design.

Jeg skulle lave en lille elektronikboks til en ven. USB-lader, et par knapper, låg med hængsel. Jeg tænkte: “Det klarer PLA og et simpelt pin-hængsel”. Print-in-place naturligvis, for det ser jo sejt ud, når det kommer ud i ét stykke.

Første åbning: hængslet sidder fast, jeg vrikker lidt, det løsner. Anden åbning: det midterste øre knækker rent af langs lagene. Klassisk lagbrud. Låget kunne nu åbnes helt af, på den ikke-planlagte måde.

Det print havnede i skuffen til læringsprojekter. Siden har jeg lavet mange hængsler, der overlevede både dag to og dag 200. Og der er et mønster i, hvornår hvilke typer virker.

Tre hængsel-typer og hvornår de faktisk giver mening

Der er mange varianter, men i praksis lander du næsten altid på én af de her tre:

• Print-in-place pin-hængsel (klassisk “spole” hængsel ud af printeren)
• Samlet pin-hængsel (hul + separat aksel/pin efter print)
• Living hinge (levende hængsel, helt tynd bro der bøjer i stedet for at rotere om en aksel)

Hvis du vælger rigtigt her, sparer du dig selv for fem iterationer, en del bandeord og en slicerprofil der bliver skruet unødigt meget på.

1. Print-in-place hængsel: når det skal være hurtigt og lidt show-off

Print-in-place hængsler er fede, fordi du tager delen af beddet og *bum*, den fungerer. Ingen samling, ingen ekstra dele.

Jeg bruger dem typisk til:

• Små bokse med låg, der ikke skal åbnes 1000 gange
• Prototyper hvor jeg mest vil teste geometri og pasform
• Små projekter i PLA eller PETG, hvor belastningen er lav

De er gode, når du vil vise nogen, hvad 3D-print kan. De er mindre gode, hvis hængslet skal holde til børn, værktøj eller daglig brug.

2. Samlet pin-hængsel: når det skal være stærkt og reparerbart

Her printer du hængsel-ørerne som en del af emnet, men lader hullet være gennemgående, så du kan stikke en pin igennem efterfølgende.

Fordelene:

• Du kan printe ørene i den stærkeste orientering
• Pinnen kan være et andet materiale (stål, messing, printet PETG/nylon)
• Hvis noget går i stykker, skifter du pin i stedet for hele delen

Det er min go-to løsning til funktionelle projekter. Elektronikbokse, små beslag, låg der bliver åbnet ofte. Altså alt det, der hører hjemme i kategorien funktionelle dele og reservedele.

3. Living hinge: når du hellere vil bøje end rotere

Et living hinge er i princippet bare en meget tynd, fleksibel bro i plast, der kan bøjes igen og igen.

Det fungerer godt til:

• Små bokse i ét stykke (typisk i PETG eller PP, sjældent PLA)
• Kablerclips, covers og låg der ikke skal åbnes helt 180 grader
• Projekter hvor der ikke er plads til en fuld hængsel-profil

Hvis du kommer fra laser-cut-verdenen, kender du sikkert mønstre med små slidser, der giver fleks. Konceptet er det samme, bare i 3D.

Det lille beslutningsdiagram i hovedet

Jeg laver altid det her mentale spørgsmålssæt, før jeg tegner det første hængsel-øre:

1. Hvor ofte bliver det åbnet? Sjældent → print-in-place kan være fint. Ofte/dagligt → pin-hængsel.
2. Hvor hårdt bliver det belastet? Kun let håndkraft → alle tre typer er mulige. Hårdt/vrid → pin + stærk pin.
3. Hvor meget plads har jeg? Meget plads langs kanten → klassisk hængsel. Meget lidt plads → living hinge eller mini-pins.
4. Hvilket materiale vil jeg bruge? Kun PLA → vær forsigtig med living hinge. PETG/nylon → flere muligheder.

Ofte ender jeg med: “Okay, det her skal kunne åbnes mange gange, pladsen er ok, jeg har PETG på maskinen”. Så bliver det et samlet pin-hængsel.

Tolerancer: hvor meget luft skal du give hængslet?

Hvis dine 3D-print hængsler enten svejser sammen eller bliver slaskede, er det typisk fordi tolerancerne sejler.

Du kan sagtens nørde dig ned i pasninger, men til FDM har jeg nogle ret faste tommelfingerregler. De passer også meget godt med den måde, vi arbejder med pasform i artikler som hvorfor dine 3D print ikke passer sammen.

Radial afstand på pin-hængsler

Når du har en rund aksel inde i et rundt hul, skal der være lidt luft imellem, ellers griber lagene fat i hinanden.

Typiske værdier jeg starter med (0,4 mm dyse, velkalibreret printer):

• Print-in-place hængsel: 0,25 – 0,3 mm afstand hele vejen rundt
• Samlet pin + hul: 0,15 – 0,2 mm afstand pr. side (hul større end pin)

Eksempel: Din pin er 4,0 mm i CAD. Så laver jeg hullet til 4,3 mm til print-in-place og 4,2 mm til eftermonteret pin.

Aksel-længde og flader imellem ørene

Hvis hængselet har flere øre (typisk to på den ene del og et på den anden), skal der være lidt luft imellem dem, ellers kiler det sig fast.

Her bruger jeg ofte:

• 0,2 – 0,3 mm afstand mellem ørene
• 0,1 – 0,15 mm luft fra øre til kant, hvis akslen går helt igennem

Start i den høje ende, hvis din printer har tendens til at over-ekstrudere lidt.

Print-in-place: sådan undgår du at hængslet bliver en solid blok

Mit første living hinge forsøg i PLA endte som en dekorativ, men helt stiv pyntestribe. Filamentet havde ingen chance. Det samme sker tit med print-in-place hængsler, bare i rund version.

Der er især tre ting, du skal passe på:

1. Lagretning: print hængslet så pinnen ligger vandret

Hvis du printer hængslet stående, så lagene går på tværs af pinnen, skal du ikke være overrasket, når den knækker.

Standardregel: pin-akslen skal ligge vandret på printbedet, så lagene følger længderetningen. Så arbejder plastens styrke med dig og ikke imod dig.

2. Frihøjde til build plate og elefantfod

Når det første lag bliver lidt klemt, får du elefantfod. Det er hyggeligt på safari, men ikke i hængsler.

Gør to ting:

• Hæv hængslet 0,1 – 0,2 mm med en lille chamfer eller fillet nederst
• Reducer første-lag-flow til 90 – 95 % i sliceren, hvis du har tendenser til voldsom elefantfod

Det giver et lille “frigørings”-trin, så hængslet ikke svejser til beddet og hinanden i bunden.

3. Undgå for fine segmenter

Hvis radius på hængslet er meget lille, og du har mange små øre, risikerer du at sliceren bare moser det hele sammen til én klump.

Hold diametre over 3 mm, og undgå øre der kun er én perimeter tykke. To perimetre og lidt infill giver meget mere holdbarhed.

Samlet pin-hængsel: hul, aksel og låsning

Det her er arbejds-hesten i min hverdags-værktøjskasse. Den kræver lidt mere arbejde i CAD, men den betaler sig igen i holdbarhed.

Hul og pin-dimensioner

Min standard-start:

• Pin diameter i CAD: 3,0 / 4,0 / 5,0 mm (hold dig til simple størrelser)
• Hul diameter: pin + 0,2 til 0,4 mm, afhængig af pasning og materiale

Vil du have næsten spilfri rotation, kan du gå ned til +0,15 mm, men så skal din printer være godt kalibreret. Hvis du er i tvivl, så start med lidt for meget luft og snig dig nedad.

Sådan låser du pinnen uden lim

Jeg prøver ofte at designe mig uden om lim. Dels fordi jeg glemmer at købe det, dels fordi jeg kan lide at kunne skille ting ad.

To løsninger jeg bruger meget:

• Stopper i hver ende: Pinnen er lidt kortere end det samlede hængsel, og du printer en lille krave eller tap der holder den på plads.
• Snit og snap: Pinnen er printet i PETG eller nylon og har små fleks-tapper nær enderne, der springer ud i en not, når den er presset igennem.

Hvis det er en kritisk del, kan du kombinere mekanisk lås og en lille dråbe CA-lim som ekstra forsikring.

Living hinge: få det til at bøje uden at knække

Living hinge i FDM er lidt på kanten af, hvad processen egentlig er god til. Men med de rigtige materialer og geometrier kan det virke overraskende godt.

Geometri: tykkelse og bredde

Jeg holder mig typisk til:

• Tykkelse: 0,6 – 0,8 mm (altså 2 perimetre med 0,4 mm dyse)
• Bredde: mindst 5 – 8 mm, gerne mere hvis pladsen er der

Et smalt, tykt living hinge er opskriften på et hurtigt brud. Hellere bredt og tyndt, så spændingen fordeles.

Fiberretning og lag

Du vil have, at lagene løber på tværs af bøjeretningen, ikke langs den. Så når hængslet bøjer, trækker du ikke i laglimningen, du trækker i plasten selv.

Det betyder ofte, at du skal rotere hele din del, så living hinge ligger på siden, selv om det giver flere supports. Du kan nogle gange slippe afsted med smart model-splitting, men det er en anden historie og hører til under 3D design og modeller.

Materiale: living hinge PLA eller noget andet?

PLA kan godt bøje, men det er ikke glad for gentagen flex. Hvis du insisterer på PLA, så forvent begrænset levetid.

Mine erfaringer:

• PLA: virker til få åbninger. Brug kun til prototyper.
• PETG: meget bedre, kan tage mange åbninger, hvis designet er fornuftigt.
• TPU: ekstremt fleksibelt, men kan blive for slasket til et “skarpt” hængsel.
• Nylon: rigtig godt, hvis du kan styre warping og fugt.

Hvis du aldrig har prøvet at tæmme fleksible materialer, er det værd at kigge på noget som TPU der faktisk virker første gang før du bygger hele projektet op omkring det.

Orientering og lagretning: sådan undgår du det klassiske brud

Den mest almindelige hængsel-død jeg ser, er brud lige ved overgangen mellem hængsel og væggen. Altså der, hvor alle kræfterne samler sig.

Fillets er din ven

Lav en generøs fillet eller chamfer i overgangen mellem hængsel-øre og resten af delen. Radius 1,5 – 3 mm gør ofte en kæmpe forskel.

Uden fillet samler al spændingen sig i et skarpt hjørne, og lagene siger tak for i dag ret hurtigt.

Print hele hængselfladen stærkt

Hvis hængslet sidder på en tynd væg, og infill-procenten er lav, bliver det lidt som at skrue et kraftigt hængsel på en papvæg.

To tricks:

• Brug “infill modifier” i sliceren omkring hængslet og sæt 60 – 100 % infill lokalt
• Hæv vægtykkelse/antal perimetre kun i den del af modellen, der bærer hængslet

Det giver styrke, hvor du har brug for den, uden at hele printet bliver en massiv klods.

Slid og smøring: hvornår er det nødvendigt?

Hvis dit hængsel allerede hænger i laser efter to dage, er svaret ikke “mere smørelse”. Så er der noget galt med geometri, materialevalg eller orientering.

Men til stærkt belastede hængsler kan lidt smøring fordoble levetiden.

Hvad kan du bruge uden at ødelægge plasten?

Jeg holder mig til:

• Silikonespray i meget små mængder
• Tør PTFE-spray (teflon), også kun tynde lag
• Tørt grafitpulver, hvis det skal være helt uden olie

Undgå fedt der trækker støv og snavs til. Det ender bare som slibepasta inde i hængslet.

Mini-case: hængsel til en elektronikboks, der skulle holde

Lad os vende tilbage til den elektronikboks, der knækkede. Jeg endte med at lave tre versioner, før jeg var tilfreds.

Kravene jeg skrev ned

Jeg tog lige de fem minutter, jeg burde have brugt fra starten:

• Låget skulle kunne åbnes 180 grader og blive stående
• Boksen skulle åbnes dagligt i mindst et år
• Materiale: PETG (fordi boksen skulle stå tæt på vindue og sol)
• Ingen metaldele, det skulle kunne komme ud af printeren og samles på bordet
• Hængslet måtte højst bygge 12 mm ud fra bagkanten

Valg af hængsel-type

Living hinge røg ud, fordi PETG + daglige åbninger + 180 grader er på kanten.

Print-in-place røg også, fordi jeg gerne ville kunne skifte pin, hvis den en dag gav op.

Jeg endte på et klassisk samlet pin-hængsel:

• Tre øre: to på låget, én på boksen
• 4 mm PETG-pin printet separat
• Fillet på 2 mm i alle overgange

Dimensioner og tolerancer jeg brugte

Jeg satte:

• Pin diameter: 4,0 mm
• Hul diameter: 4,3 mm
• Afstand mellem ørene: 0,25 mm
• Øretykkelse: 4 mm hver
• Hængsel-længde: 40 mm langs kanten

Alt blev printet liggende på ryggen, så akslen lå vandret. 4 perimetre omkring hængslet, 60 % infill i en zone på 10 mm omkring det.

Resultatet efter brug

Første version var faktisk lidt for løs. Låget faldt ned af sig selv. Jeg justerede huldiameter ned til 4,2 mm og scrollede pin-diameter op til 4,05 mm.

Efter det kunne låget blive stående i alle positioner. Hængslet har nu overlevet et års daglig brug uden tydelige tegn på slup eller revner.

Hvis du kun husker én ting om 3D print hængsler

Hvis du kun gør én ting anderledes efter at have læst det her, så beslut hængsel-typen ud fra kravene først, og tegn så detaljerne, i stedet for bare at smide et tilfældigt hængsel på din model og håbe printeren redder det.
