Skruer dine 3D‑print over, før de overhovedet bliver brugt?

Her er den korte version, før vi går i gang:

• Styrke handler først om belastning, ikke om 100 % infill.
• Orientering og lagretning afgør, hvor dit print knækker.
• Perimeters (vægge) giver langt mere styrke pr. minut end højere infill.
• Top/bund-lag betyder meget for bøjning og kompression.
• Infill er mest til formstabilitet. Vælg mønster efter, hvad delen skal tåle.
• Materialevalg kan ikke redde et skidt design eller forkert orientering.
• Små designgreb (fillets, ribs, tykkere zoner) gør ofte mere end +20 % infill.
• Du får tre konkrete slicer-profiler, du kan kopiere direkte.

Okay. Nu tager vi den fra toppen, som hvis vi sad ved din printer med en kop kaffe og en printet beslagstump, der lige er knækket i hånden.

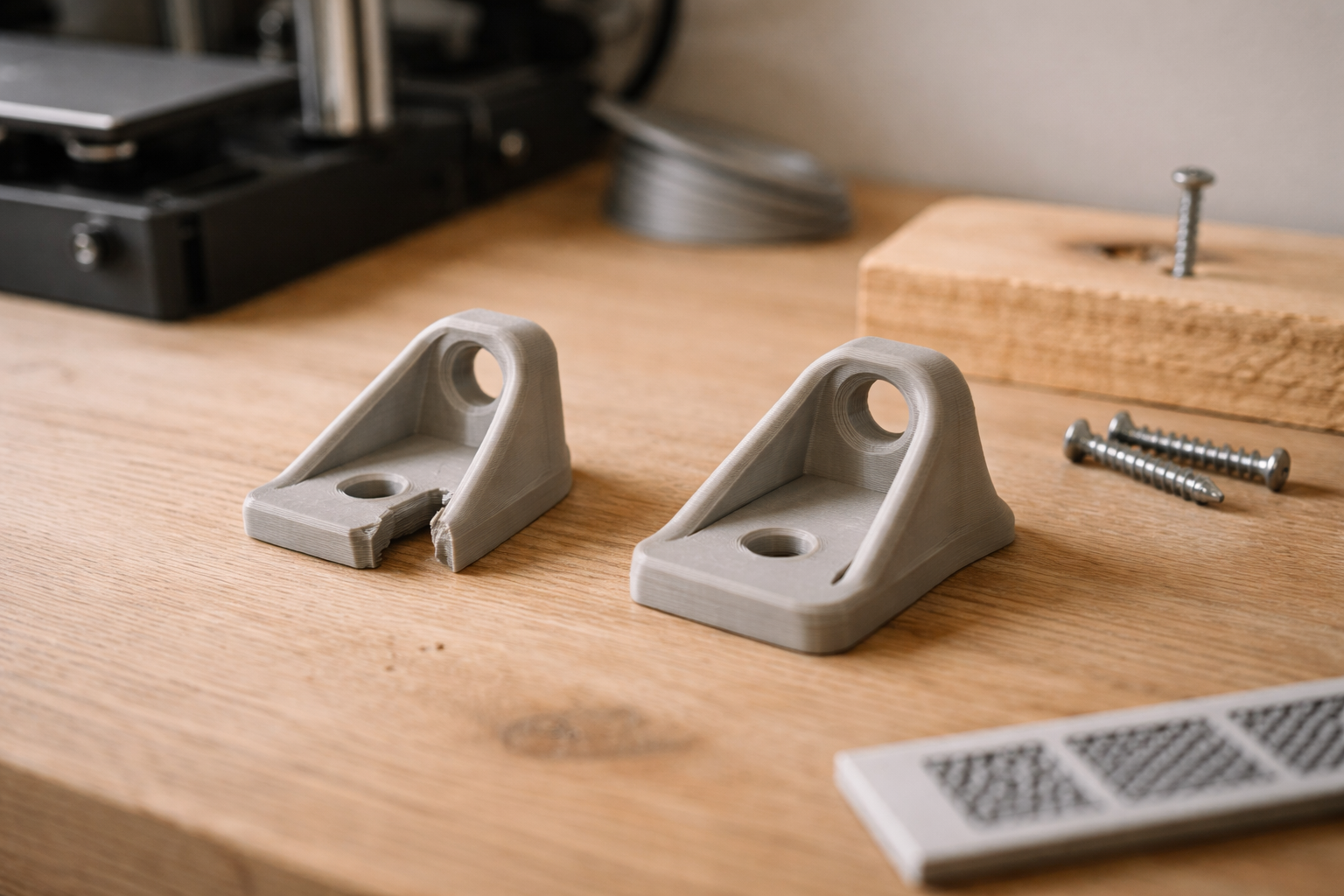

Historien om beslaget der knækkede med 80 % infill

Jeg starter lige med en lille tilståelse.

Mit første “seriøse” funktionelle print var et beslag til en rullegardinholder. Jeg var sikker på, at den skulle være uhyggeligt stærk. Så jeg gjorde det, alle gør første gang: skruede infill op på 80 % og tænkte “nu holder den nok til et mindre jordskælv”.

Den knækkede efter tre dage. Ikke inde i infill. Den flækkede langs lagene, lige der hvor skruen sad.

Det var der, det gik op for mig: Jeg havde brugt tre timer på at printe ekstra plastik i midten af delen, men nærmest ingen energi på hvordan kræfterne løb igennem den.

Så lad os gøre det modsatte med dine dele.

Først: hvilken belastning har delen faktisk?

Hvis du vil lave stærke 3D‑print, skal du starte med et kedeligt spørgsmål: Hvad prøver verden at gøre ved din del?

Det lyder banalt, men det er her, mange prints dør. Vi gætter, i stedet for at kigge på belastningen.

De fem klassiske belastningstyper

Tænk din del igennem med de her briller:

• Bøjning: ting der stikker ud og bliver belastet. Hyldeknægte, beslag, arme, håndtag.
• Træk: noget der trækkes i langs en akse. Kabelholdere, spændebånd, clips.
• Tryk: noget der bliver mast eller klemt. Fødder under møbler, afstandsstykker.
• Slag / stød: pludselige belastninger. Krog der får et ryk, beslag der får et bump.
• Varme: dele nær vinduer, maskiner, radiatorer, bilkabinen om sommeren.

De fleste funktionelle dele har en kombination, men ofte er der én ting, der dominerer. Det er den, du designer efter.

Eksempel: lille vægkrog til køkkenet

Du printer en krog til viskestykker. Hvad sker der?

• Den bliver bøjet nedad af vægten.
• Der er lidt træk i skruen.
• Måske et slag, når nogen hiver lidt for hårdt.

Her er bøjning det vigtigste. Så din styrkeplan skal handle om, hvordan laget ligger i forhold til den bøjning. Ikke om 20 vs 40 % infill til at starte med.

Orientering: sådan bestemmer du dine brudlinjer

FDM‑print er som træ. Det er stærkere på langs end på tværs af årerne. “Årerne” i 3D‑print er dine lag.

Layer adhesion styrke (altså hvor godt lagene hænger sammen) er næsten altid svagere end styrken i laget. Det er derfor, delen oftest flækker mellem lagene, ikke tværs igennem dem.

Den ene sætning, du skal huske

Prøv altid at orientere delen, så de vigtigste kræfter trækker langs lagene, ikke på tværs af dem.

Bøjning: lagene skal ligge som en bunke papir

Hvis du har en hyldeknægt eller en krog, vil den typisk bøjes nedad. Hvis du printer den fladt på siden, så lagene ligger oven på hinanden i samme retning som hylden, opfører den sig lidt som en stak papirer, der skal bøjes. Det er stærkt.

Printer du den i stedet stående, så lagene står som pandekager oven på hinanden, så vil bøjningen hive i lagene, og den flækker meget nemmere.

Træk: tænk reb, ikke kæde

En del som et kabelbånd eller en lang holder, der trækkes i, vil gerne være orienteret, så lagene følger trækkets retning. Så arbejder de som et reb.

Vend den 90 grader, og du har en kæde, hvor hvert led er et lag. Gæt hvad der sker.

Tryk: mere tilgivende, men pas på buckling

Del, der står i ren kompression (afstandsstykker, fødder osv.), er mindre følsomme for lagretning, men høje, slanke ting, der trykkes ned ovenfra, kan bukke. Her hjælper det ofte at:

• Gøre dem lidt tykkere.
• Bruge flere perimeters i stedet for mere infill.
• Overveje at printe dem liggende, hvis muligt.

Slag og stød: undgå sprød PLA-orientering

Slag er svære, fordi de kombinerer alt det værste: hurtig belastning, skæve kræfter, lokale spændinger. Her hjælper det ofte at:

• Bruge et mere sejt materiale (PETG, ASA, PA) i stedet for PLA.
• Bruge bløde overgange i designet (ingen skarpe indhak).
• Orientere delen, så slaget rammer langs lagene, ikke mellem dem.

Perimeters: den største styrkeknap i sliceren

Nu kommer vi til det punkt, hvor mange bliver overraskede: Perimeters (vægge) betyder ofte mere for styrke end infill-procenten.

Hvorfor vægge slår infill

Forestil dig dit print som en sandwich. Skorpen rundt om (perimeters) er det, der bærer det meste af last i bøjning og træk. Indmaden (infill) hjælper mest med formstabilitet og kompression.

Et eksempel fra min egen stue:

• Beslag A: 2 perimeters, 40 % gyroid infill.
• Beslag B: 4 perimeters, 15 % gyroid infill.

Samme ydre form, samme PLA, samme printer. Beslag B var tydeligt stærkere i bøjning, selvom infill-procenten var lavere. Og printtiden var næsten den samme.

Konkrete tal at starte med

For almindelige funktionelle dele:

• Standard-funktionel: 3 perimeters, 0,45 mm line width (0,4 mm dyse).
• Belastede beslag / kroge: 4 perimeters.
• Meget kritiske zoner: 4 perimeters + specifik lokalt mere vægtykkelse i CAD.

Hvis du har en 0,4 mm dyse, giver 4 perimeters ca. 1,6 mm solid væg. Det er ret meget styrke, før infill overhovedet spiller ind.

Top og bund: pladerne der holder tingene samlede

Top- og bundlag bliver tit undervurderet. Men de er det, der gør, at din del ikke “skaller af” eller føles blød.

Hvor mange lag giver mening?

Jeg starter typisk her:

• Standard brug: 4 top, 4 bund.
• Bøjebelastede flader: 5-6 top, 5-6 bund.

Med en laghøjde på 0,2 mm er 5 lag kun 1 mm. Det er ikke særlig meget plastik, men gør en stor forskel for stivhed og holdbarhed.

Når top/bund er vigtigere end du tror

Hvis du har en flad plade, der skal bære noget (for eksempel en monteringsplade til elektronik), så er det ofte top- og bundlagene, der har mest at sige. Et par ekstra lag her giver mere mening end at skrue infill fra 20 til 35 %.

Infill: hvornår det faktisk hjælper på styrke

Så kommer vi til det, alle plejer at starte med: infill.

Infill gør bestemt noget, men det er sjældent her, du skal starte, hvis målet er stærke funktionelle dele.

Bedste infill til styrke: mønster og procent

Nogle simple rettesnore:

• Generelt funktionelt: 15-25 % gyroid eller cubic.
• Mere stift: 25-35 % gyroid eller cubic subdivision.
• Meget kompression/belastning midt i delen: 40-60 %, men kun når perimeters allerede er skruet op.

Gyroid og cubic fordeler belastning ret jævnt i alle retninger. Line og grid kan være fine, men de er mere retningsbestemte.

Hvornår mere infill rent faktisk giver mening

Der er især tre situationer, hvor jeg overvejer at skrue infill op:

• Del, der bliver trykket meget hårdt sammen over et stort areal (afstandsstykker til tunge møbler).
• Del, der ikke kan gøres tykkere i designet, men hvor midten tydeligt komprimeres.
• Del, der får lokale stød i midten (for eksempel en buffer-klods eller stopklods).

Men igen: jeg tjekker altid perimeters og orientering først.

Materialevalg: PLA, PETG, ASA, PA i styrke-briller

Vi kunne skrive en roman om materialer, men lad os holde den på det, der påvirker dine styrkevalg.

PLA: stift, men sprødt

PLA er dejligt at printe, og det føles stærkt i hånden. Men det er sprødt og bliver hurtigt blødt ved varme (over ca. 55-60 °C).

Brug det til:

• Indendørs dele uden varmebelastning.
• Beslag og holdere, der ikke skal tage stød.

Men vær ekstra omhyggelig med lagorientering, hvis delen skal tage slag eller bøjning tæt på grænsen.

PETG: sejt, lidt fleksibelt

PETG er et godt valg til funktionelle dele. Det er mere sejt og fleksibelt end PLA, så det kan absorbere stød bedre.

Det kan dog være tricky at få pænt, og kan lave tråde. Hvis du kæmper med det, kan du kigge på artiklerne om PETG der laver spindelvæv og generelt nørde lidt mere i kalibrering og finjustering.

ASA/ABS: varme og udendørs brug

ASA (og ABS) er gode, hvis delen skal tåle varme, sol og udendørs liv. De kræver lidt mere opsætning og ofte lukket printer, men til beslag i bilen eller udenfor er det guld.

PA (nylon): stærkt og sejhed i én pakke

Nylon og nylon-blends (ofte med glas eller kulfiber) kan være meget stærke og seje. Til kritiske dele er det et godt valg, hvis du er klar til at kæmpe lidt mere med fugt, warping og højere printtemperaturer.

Uanset materiale: hvis orientering og design er imod dig, kan selv det sejeste filament ikke redde det.

Designgreb der gør dine dele stærkere uden ekstra infill

Nu bevæger vi os lidt væk fra sliceren og over i selve designet. Det her er nok den del, der har gjort størst forskel for mig i praksis.

Ribs: små vægge, stor effekt

Hvis en tynd flade bøjer for meget, kan du ofte smide en eller to ribber på bagsiden i CAD. Altså små, lodrette vægge, der løber langs den retning, hvor delen bøjer.

0,8-1,6 mm tykkelse og 5-10 mm højde kan gøre underværker. De koster næsten ingen ekstra printtid, men stiver delen af helt vildt.

Fillets: runde overgange uden stress-koncentration

Skarpe indhak og hjørner er brudmagnet. Hvis du har et område, hvor noget går fra tykt til tyndt, så lav en blød, rund overgang (fillet) i stedet for en skarp kant.

Det fordeler spændingen over en større flade og gør det sværere for en revne at starte.

Chamfers: skrå kanter, der hjælper lagene

Chamfers (fasede kanter) kan også hjælpe, især hvor delen møder en skive eller skruehoved. De fjerner skarpe “trappetrin” i printet og giver lidt mere materiale at arbejde med i belastede hjørner.

Skruedomes og forstærkede huller

Hvis du har en skrue ind i en tynd væg, så bed om problemer. Giv skruen noget kød at arbejde med:

• Lav en lille cylinder rundt om hullet (skruedome).
• Gør væggen tykkere lige omkring skruen.
• Overvej at printe og indstøbe en messing insert, hvis delen skal tages af og på mange gange.

Tre konkrete styrke-profiler du kan bruge i dag

Nu samler vi det hele i tre “opskrifter”, du kan gemme som profiler i din slicer. Så slipper du for at opfinde den dybe tallerken hver gang.

Profil 1: Hurtig, men funktionel prototype

Til: prøvedele, der skal testes i pasform og let belastning.

• Materiale: PLA eller PETG.
• Laghøjde: 0,2 mm.
• Perimeters: 2.
• Top/bund: 3 top, 3 bund.
• Infill: 15 % gyroid.
• Orientering: så det er nemt at printe uden support, men med et øje på lagretning, hvis du vil teste styrke.

Pointen her er hastighed. Den holder til let brug, men er mest til at se, om geometri og montering spiller.

Profil 2: Hverdags-funktionel (mit standard-setup)

Til: kroge, beslag, afstandsstykker, dæksler, små holdere i hjemmet.

• Materiale: helst PETG, PLA hvis inde og ikke varme.
• Laghøjde: 0,2 mm.
• Perimeters: 3-4 (3 til små ting, 4 til beslag og kroge).
• Top/bund: 5 top, 5 bund.
• Infill: 20-25 % gyroid.
• Orientering: lagene følger hovedbelastningen (bøjning/træk).

Det her er min go-to til alt fra gardinbeslag til kroge på væggen. Printtiden er stadig fornuftig, men delene føles “seriøse”.

Profil 3: Ekstra stærk til kritiske dele

Til: dele der bærer vægt, udsættes for stød eller varme, og hvor det gør ondt, hvis de fejler.

• Materiale: PETG, ASA eller PA/nylon.
• Laghøjde: 0,16-0,2 mm (jeg vælger 0,2 til større dele for tidens skyld).
• Perimeters: 4 (evt. 5 til helt særlige tilfælde).
• Top/bund: 6 top, 6 bund.
• Infill: 30-40 % gyroid eller cubic.
• Orientering: optimeret 100 % efter lagretning og belastning. Jeg tager gerne mere support med i købet.

Her vil jeg også ofte tweake designet med ribber, fillets og ekstra kød omkring skruer. Og så tager jeg mig tid til at sikre, at printeren er nogenlunde kalibreret, fx via guides om slicer-indstillinger og generel printteknik og fejlfinding.

Sådan fejltjekker du, når noget alligevel knækker

Selv med gode profiler vil noget knække en dag. Det gør mine prints også. Tricket er at lære af bruddet i stedet for bare at smide infill i hovedet på problemet.

Tjekliste når en del ryger

• Hvor gik den i stykker? Mellem lagene (layer adhesion) eller midt igennem (materiale/tykkelse)?
• Knækkede den ved en skarp kant/hjørne? Så skal du have fillets og mere kød lokalt.
• Knækkede den ved en skrue? For tynd væg eller ingen dome/forstærkning.
• Er brudretningen vinkelret på lagene? Så er orienteringen forkert i forhold til belastningen.
• Føles væggen tynd i hånden? Så skal du op i perimeters eller design-tykkelse før infill.

Jeg tager ofte et billede af bruddet, inden jeg smider delen ud, netop for at kunne gennemskue mønstret, næste gang noget driller.

Din næste print: hvad skal du teste nu?

Hvis du lige nu sidder med et beslag, der skal være stærkt, så gør det her til din lille plan:

1. Beskriv belastningen: bøjning, træk, tryk, slag, varme. Skriv det gerne ned.
2. Vælg orientering, så hovedbelastningen går langs lagene.
3. Sæt perimeters til minimum 3, gerne 4, hvis det er beslag/krog.
4. Giv den 5-6 top- og bundlag.
5. Start med 20-25 % gyroid infill og juster sidst, hvis det stadig er for svagt.
6. Overvej en lille rib eller to og rundede overgange i CAD på de mest stressede steder.

Print, test, og hvis den knækker, så kig på hvordan den knækkede. Så har du faktisk en gratis mini‑materialetest i stuen.

Og husk: stærke 3D‑print handler sjældent om at skrue alt op på 100 %. Det handler mere om at tænke som en ingeniør på den afslappede måde: hvor vil den knække, hvis den får lov? Og hvad kan jeg gøre for at flytte det brud et sted hen, hvor det næsten ikke kommer til at ske?

Næste gang du fristes til at vælge 80 eller 100 % infill i panik, så prøv lige at tage en runde med belastning, orientering og perimeters først. Det er lidt som at bage surdejsboller: det er ikke flere ingredienser, der redder dig, det er teknikken.
