Når plastgevind giver op

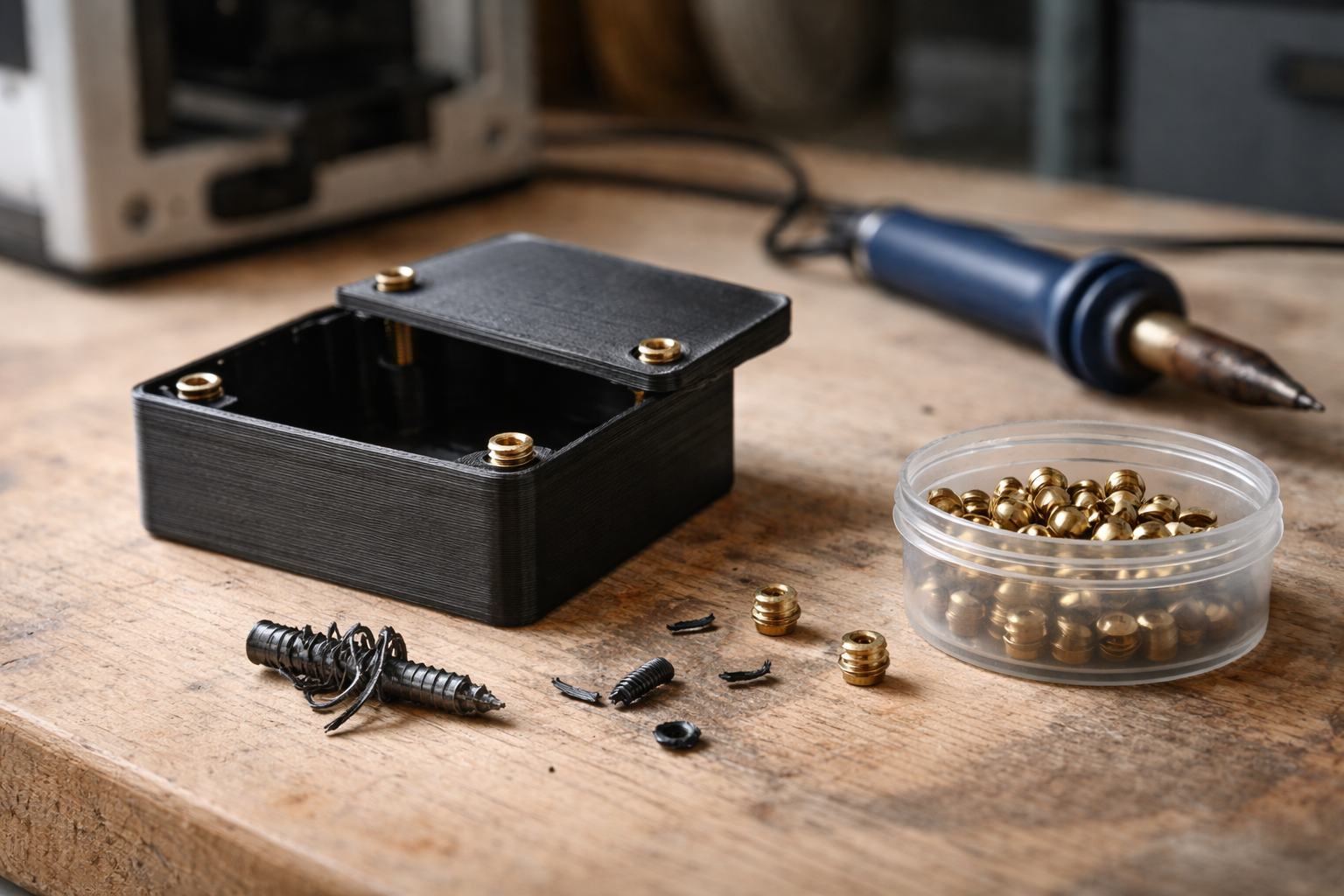

Første gang jeg skruede et låg på en 3D-printet elektronikboks, var jeg ret tilfreds med mig selv. Flotte M3-gevind direkte i plasten, låg passede, alting så lækkert ud.

Anden gang jeg skruede låget af, fulgte gevindet med ud på skruen som en lille spiral af plastik-spaghetti.

Hvis du har prøvet det samme, så er du i godt selskab. Det er en af de mest almindelige fejl, når vi begynder at bygge “rigtige” ting med 3D-print: vi tror, at plasten kan det samme som metal. Det kan den ikke. Men den kan noget andet, hvis vi vælger den rigtige løsning.

Fire måder at sætte skruer i 3D-print (og hvornår de fejler)

Der er mange varianter, men i praksis ender vi næsten altid med en af de her fire:

• Direkte printede gevind
• Selvskærende skruer direkte i plasten
• Gennemgående hul med møtrik på bagsiden
• Varmeindsatse (heat set inserts) til 3D-print

Lad os lige stille dem op over for hinanden. Ikke laboratorie-nørdet, men sådan som de faktisk opfører sig på værkstedsbordet.

Sammenligning: plastgevind vs varmeindsatse

Det er i virkeligheden en før vs nu historie for mange af os. Før: “Jeg printer bare et gevind, det ser da fint ud i CAD.” Nu: “Jeg bruger varmeindsatse de steder, hvor det skal holde rigtigt.”

Sådan vælger du: styrke, adskillelser og materiale

Inden vi snakker om hulstørrelser og loddekolbe, skal du faktisk træffe et valg: Hvad skal samlingen kunne?

Tre spørgsmål der afgør det meste

• Hvor mange gange skal du skrue til og fra? 2 gange om året eller 2 gange om dagen?
• Hvor hårdt bliver der trukket i samlingen? Let låg eller belastet beslag?
• Hvilket materiale printer du i? PLA, PETG, ABS/ASA, noget andet?

Her er en lille “mental tabel”, som jeg selv bruger:

Materialet betyder også noget:

• PLA: Stift, men sprødt. Godt til selvskærende skruer, men revner nemt. Tåler dårlig varme fra loddekolbe.
• PETG: Lidt sejere. Rigtig fin til både selvskærende skruer og varmeindsatse.
• ABS/ASA: Mere temperaturtålende. God makker til varmeindsatse.

Hvis du er ny i hele den her verden af funktionelle dele, er guides til at komme godt i gang et godt bagtæppe, men lad os tage gevindene konkret her.

Printede gevind: hvornår det giver mening (og hvornår det bare er pynt)

Printede gevind ser fede ud i CAD. Og de har faktisk deres plads, hvis du kender begrænsningerne.

Hvornår kan du slippe afsted med 3D-printede gevind?

• Større gevind (M8 og opefter) i funktionelle, men ikke kritiske dele.
• Justeringer der næsten aldrig røres (fx en stilleskrue, du sætter én gang).
• Plast-mod-plast samlinger, hvor begge dele er 3D-printede.

Et klassisk eksempel er en stor håndstramningsskrue eller en kameraholder, hvor man justerer stillingen sjældent og med fornuftig håndkraft.

Designregler til printede gevind

• Print orienteringen: Print helst så gevindets akse står lodret, så lagene følger gevindet. Hvis gevindet ligger ned, skræller du bare lagene af, når du spænder.
• Skaler lidt op: Små gevind (M3, M4) kan have brug for 102-105 % skalering i CAD, så skruen faktisk kan gå i uden alt for meget vold.
• Flere perimeter-lag: Sæt f.eks. 4-5 perimeters, så gevindet ikke kun består af et par tynde vægge.
• Lavere laghøjde: 0,12-0,16 mm giver renere profiler end 0,28 mm.

Selv med alle de tricks er små printede gevind bare sårbare. Så hvis du forventer at skrue mere end nogle få gange, så kig videre til varmeindsatse.

Varmeindsatse i 3D-print: hvornår de er guld værd

Varmeindsatse (heat set inserts) er små messingbøsninger med indvendigt gevind og udvendige riller. Du varmer dem op og presser dem ned i plasten, hvor de smelter sig fast.

Det lyder voldsomt, men gjort rigtigt bliver det nærmest det tætteste vi kommer på “rigtigt” metalgevind i plastik.

Hvornår bør du vælge varmeindsatse?

• Elektronikbokse og projekter der skal åbnes og lukkes mange gange.
• Beslag, der skal kunne spændes hårdt uden at trække gevindet ud.
• Steder hvor du ikke kan komme til med møtrik på bagsiden.

Især i PETG og ABS/ASA er varmeindsatse en fornøjelse. PLA fungerer, men du skal være endnu mere forsigtig med varmen, og det bliver aldrig helt lige så stærkt.

Vægtykkelse og omkringliggende plast

Varmeindsatse har brug for kød omkring sig. Som tommelfingerregel:

• Vægtykkelse omkring indsatsen: mindst 1,5-2 gange indsatsens ydre diameter.
• Dybdestop: Sørg for, at der er plast under indsatsen, så den ikke presses ud på den anden side.

Hvis du bruger en M3 varmeindsats til 3D-print, der f.eks. er 4,6 mm i diameter, så sigt efter 7-9 mm vægtykkelse på den tynde led, hvis du kan. Mindre kan gå, men styrken falder.

Sådan monterer du varmeindsatse uden at smelte hele delen

Nu til det praktiske: hvordan monterer man varmeindsatse, så de ikke sidder skævt, ikke synker for langt ned, og ikke får modellen til at slå sig?

Udstyr du skal bruge

• Loddekolbe med temperaturstyring (helst med en flad eller konisk spids).
• Varmeindsatse i den rigtige størrelse (M2, M3, M4 osv.).
• Evt. en simpel jig eller en skruetvinge til at holde delen stabil.
• Pincet eller lille tang til at håndtere de varme indsatsstykker.

Sikkerhed: Loddekolber og smeltet plast er ikke for sjov. Brug fornuftig ventilation, brænd ikke fingrene, og lad ikke kolben ligge og riste kablerne. Hvis du vil dykke mere ned i god adfærd omkring udsugning og luftkvalitet, så kig forbi kategorien sikkerhed og gode vaner.

Temperaturvalg til forskellige materialer

• PLA: ca. 170-190 °C
• PETG: ca. 200-230 °C
• ABS/ASA: ca. 220-250 °C

Jeg starter hellere lidt lavt og arbejder mig op, end jeg starter for højt og laver en lille vulkan af smeltet plast.

Trin-for-trin: montering med loddekolbe

1. Print delen og lad den køle helt ned. Lune dele deformerer hurtigere.
2. Fastgør delen, så den ikke vipper, når du trykker.
3. Sæt varmeindsatsen på loddekolbens spids (evt. holdt let med en pincet).
4. Placer den lige over hullet, og lad vægten + en let hånd føre den ned i plasten. Ingen hård presning.
5. Stop, når flangen er plan med overfladen, eller der hvor du har designet et lille sænket hul.
6. Hold loddekolben stille et par sekunder, tag den væk, og lad indsatsen køle i ro.

Hvis du har designet en lille “kant” i toppen af hullet, kan indsatsen synke ned, så den ligger lige under overfladen og ser helt fabriksagtig ud.

Dimensionering: hulstørrelser til varmeindsatse og skruer

Nu til nørde-delen, som faktisk gør forskellen på “det virker vist” og “det her holder tusind gange”.

Startmål til varmeindsats-huller

De fleste producenter angiver anbefalet huldiameter. Men hvis du ikke gider lede efter databladet, kan du bruge de her tommelfingerregler til FDM-print (0,4 mm dyse, normal printkvalitet):

Logikken er: hullet skal være lige en anelse for småt, så ribberne på indsatsen får noget plast at bide i, når det smelter.

Huller til selvskærende skruer

Hvis du bruger klassiske selvskærende skruer til plast, fungerer de her startværdier ofte godt:

• 2,5 mm skrue: hul 2,0-2,1 mm
• 3,0 mm skrue: hul 2,4-2,5 mm
• 3,5 mm skrue: hul 2,8-3,0 mm

Igen: hellere en anelse for lille end for stort. Men hvis plasten sprækker når du skruer, så gå en tier op i borediameter næste gang.

Typiske fejl med varmeindsatse (og hvordan du redder dem)

Jeg har efterhånden lavet alle klassikerne. Ingen grund til at du også skal igennem dem.

Fejl 1: Indsatsen spinder rundt

Symptom: Når du spænder skruen, drejer indsatsen med rundt inde i plasten.

Årsager:

• Hullet var for stort.
• Plasten var ikke varm nok til at flyde ind i ribberne.
• For få perimeter-lag rundt om hullet.

Løsning:

• Varm forsigtigt op igen, træk indsatsen ud.
• Bor hullet op, fyld med epoxylim eller print en lille adapterblok, og prøv igen med mindre hul.
• Næste gang: 1-2 perimeters ekstra og et hak mindre huldiameter.

Fejl 2: Plasten revner eller buler

Symptom: Rundt om indsatsen kommer der små revner, eller væggen buer ud.

Årsager:

• Væggen var for tynd.
• Du pressede for hårdt i stedet for at lade varmen gøre arbejdet.
• Temperaturen var for høj, og plasten blev for flydende.

Løsning:

• Gør væggen tykkere i CAD.
• Skru loddekolben 10-20 °C ned.
• Tryk kun let. Hvis den ikke glider ned, så giv den et sekund mere varme i stedet.

Fejl 3: Indsatsen sidder skævt

Symptom: Skruen går skævt i, eller låget vipper.

Årsager:

• Delen blev holdt i hånden og vippede, mens du pressede.
• Loddekolbens spids var vinklet.

Løsning: Lav en simpel jig i 3D-print, der holder delen, så hullet peger direkte op. Eller brug selve skruen som “lineal”: Skru en lang skrue et par omgange i indsatsen, og brug den til at holde tingene lige, mens du presser indsatsen ned.

Mini-cases: hvor de forskellige løsninger giver bedst mening

Lad os tage tre helt konkrete scenarier, så du kan genkende dine egne projekter i dem.

Case 1: Elektronikboks til Arduino-projekt

Du har designet en fin kasse til en lille Arduino og et par sensorer. Låget skal af og på, fordi du ved, du kommer til at skifte noget i den mindst 10 gange.

Mit valg: M3 varmeindsatse i hjørnerne, PETG som materiale.

Design:

• Hjørnesøjler med 8 x 8 mm tværsnit.
• Huller til indsats: 4,5 mm diameter, dybde ca. 6 mm.
• Låget med gennemgående 3,2 mm huller.

Resultat: Du kan skrue af og på igen og igen uden at gevindet dør. Perfekt til små IoT-projekter, især hvis du alligevel er typen, der leger med makers-liv og små digitale projekter.

Case 2: Cykeltilbehør der skal spændes hårdt

Du printer et beslag til en lygte eller en mobilholder til styret. Her kommer der både vibrationer, spænding fra spændebånd og lidt vold, når du strammer til.

Mit valg: Enten gennemgående skrue med møtrik, eller en ordentlig varmeindsats i et kraftigt øre.

Hvis der er plads: Gennemgående M5 skrue med låsemøtrik. Nemmere at skifte senere, og metal er stærkere end plast, lige meget hvor gode vi synes, vores prints er.

Hvis der ikke er plads til møtrik: M4 varmeindsats i et øre med mindst 10-12 mm materiale rundt om. Print i PETG eller ASA for bedre temperaturtålsomhed (sol på en sort cykel kan varme mere, end man tror).

Case 3: Lille værkstedsjig eller holder

Du printer en lille holder til en sensor, en ledningsføring eller en lille jig til boremaskinen. Den skal måske justeres en gang, men mest bare sidde der.

Mit valg: Selvskærende skruer direkte i plasten.

Her er gevinsten ved varmeindsatser ofte ikke tiden værd. Bor de rigtige hulstørrelser, skru i med fornuftig håndkraft, og lad den være. Hvis du en dag skal lave den om, printer du bare en ny.

Før vs nu: hvordan du undgår de klassiske gevind-skuffelser

Hvis jeg kigger tilbage på mine første år med 3D-print, er der et tydeligt før/nu skel:

• Før: Printede jeg begejstret gevind overalt. Små M3, M4 og mærkelige specialgevind. Meget af det holdt lige præcis til de første to samlinger.
• Nu: Bruger jeg printede gevind kun når det er stort, sjældent brugt eller mest kosmetisk. Alt hvad der skal holde længe, ender med en skrue i metalgevind, enten møtrik eller varmeindsats.

Det er ikke fordi varmeindsatse er magiske, men fordi de passer bedre til det vi gerne vil med funktionelle 3D-print: ting der kan bruges, justeres og repareres, uden at alt skal designes om, hver gang vi skifter en skrue.

Hvad du kan gøre på dit næste projekt

Næste gang du sidder i CAD og er ved at tegne gevind direkte i plasten, så stop en halv kop kaffe og spørg dig selv:

• Hvor ofte skal jeg skrue i det her?
• Skal det kunne spændes hårdt?
• Har jeg 2-3 mm ekstra plads til en varmeindsats eller møtrik?

Hvis svaret bare på én af dem er “ja, det skal kunne holde lidt”, så tegn et hul til en varmeindsats i stedet for et printet gevind. Print en lille testklods sammen med delen, så du kan prøve hulstørrelse og temperatur af, inden du går løs på det rigtige emne.

Og husk: et ødelagt gevind i plast er ikke verdens undergang. Det er bare endnu en lille lektion på vejen mod stærkere samlinger i dine 3D-printede projekter.
