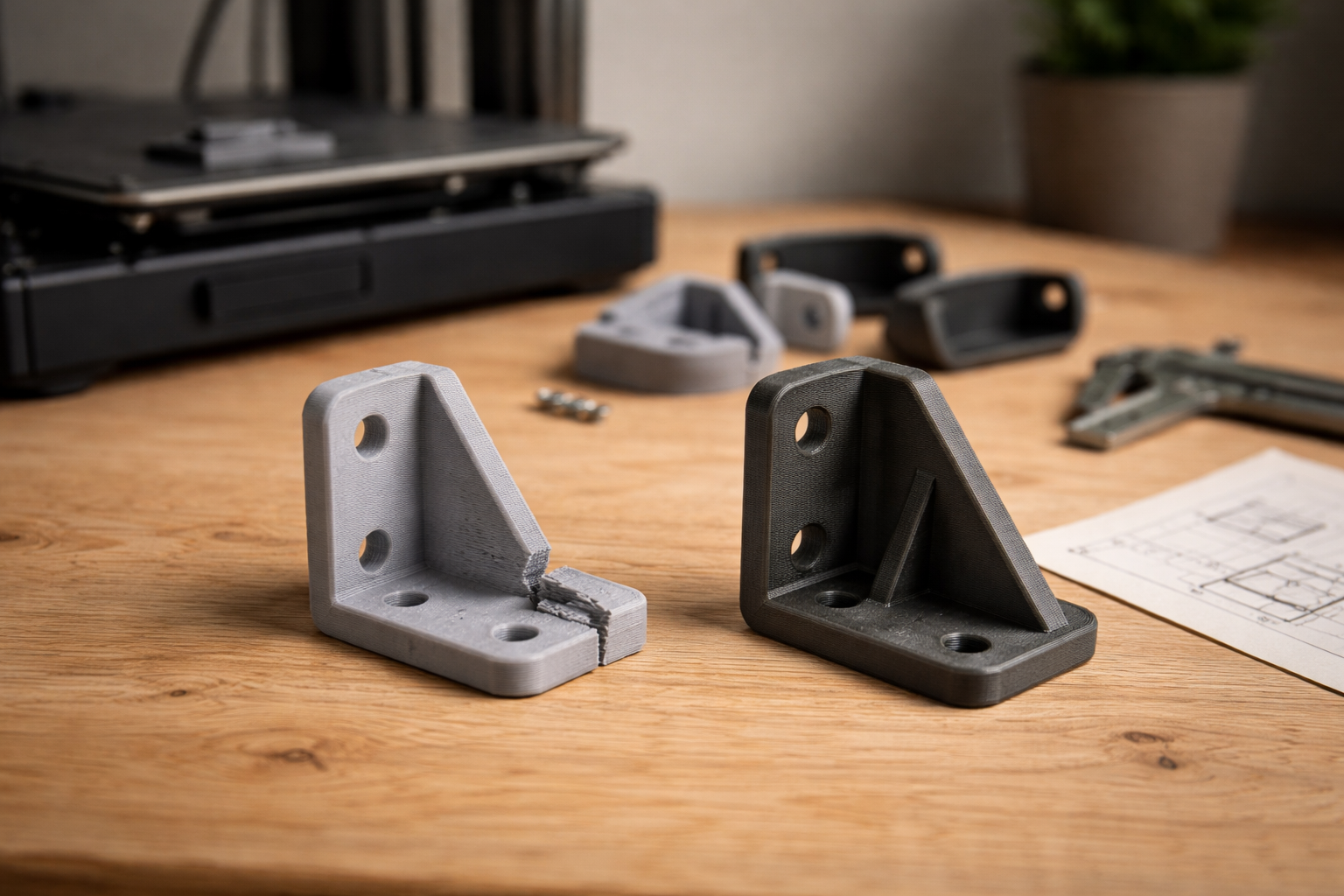

Jeg knækkede tre beslag på en uge: sådan fik jeg mine FDM‑dele til faktisk at holde

42 % af hobbyprintede funktionelle dele knækker ved det første rigtige brug. Nej, det er ikke et officielt tal. Det er min mavefornemmelse fra diverse maker‑grupper, og den er ikke køn.

Jeg havde selv en periode hvor hvert andet beslag, jeg printede, knækkede ved første skrue. Samme filament, samme printer, samme slicer. Forskellen var ikke materialet. Det var designet.

I den her artikel vil jeg vise dig, hvordan forskellen mellem et svagt og et stærkt 3D print design ofte er små, konkrete greb: vægtykkelse, rundinger, ribber, orientering. Og jeg gør det som en før/efter sammenligning hele vejen: “sådan designede jeg før” vs. “sådan gør jeg nu”.

Før vs nu: hvorfor lagretning slår materialevalg i praksis

Hvis du kun skal tage én ting med fra den her artikel, så er det den her:

Før: Jeg tænkte “PETG er stærkt, så det går nok”.
Nu: Jeg tænker “hvor løber kræfterne, og ligger lagene på tværs af det?”

Lagene er din svageste led

FDM‑prints er markant svagere mellem lagene end i selve tråden. Forestil dig en bunke pandekager. Det er let at skubbe en kniv ind mellem dem, men svært at skære direkte igennem stakken oppefra.

Det samme sker i dine prints. Træk langs med en perimeter er stærkt. Træk på tværs af lagene er som at hive pandekagerne fra hinanden.

Før/efter: simpelt vinkelbeslag

Det føles tit forkert at vælge en orientering med mere support. Men hvis delen skal holde, er print orientering styrke vigtigere end lidt ekstra efterarbejde.

Vægge vs infill: sådan får du mest styrke pr. gram

Her kommer en upopulær mening: 40 % infill redder sjældent en del, hvis væggene er tynde og hullet ligger for tæt på kanten.

Før: Jeg skruede infill op til 50 % og lod vægge stå på 2 perimeters.
Nu: Jeg kører oftest 3‑4 perimeters og 20 % infill til funktionelle dele.

Tommelfingerregler for vægtykkelse i 3D print

I stedet for kun at tænke i procent, så tænk i millimeter:

• Ydre vægge: sigt efter mindst 1,2‑1,6 mm til dele der skal holde til noget (ofte 3‑4 perimeters med 0,4 mm dyse).
• Toplag: minimum 5‑6 lag (f.eks. 1,0‑1,2 mm ved 0,2 mm laghøjde) ved belastede topflader.
• Bundlag: 4‑5 lag er som regel fint, mere hvis delen skal skrues hårdt ned mod noget.

Når sliceren spørger om perimeters vs infill, så tænk: “Styrke først i væggene, hulrum bagefter.”

Sammenligning: hvor du får mest styrke pr. minut

Hvis du printer meget funktionelle ting, er det værd at nørde lidt mere ned i slicer indstillinger og profiler. Der ligger gratis styrke at hente alene ved at fordele plasten smartere.

Fillets og chamfers: hvor bruddene starter (og hvordan du flytter dem)

De fleste plastbrud starter i skarpe hjørner og ved pludselige ændringer i tykkelse. Det er her spændingen samler sig.

Før: Jeg lod hjørner være 90 grader og tykkelser springe fra 2 til 6 mm på én gang.
Nu: Jeg runder og faser hjørner og laver bløde overgange i tykkelse.

Fillet radius i 3D print: hvor meget giver mening?

Fillet = runding. Chamfer = skrå flade. Begge hjælper.

• Indvendige hjørner (f.eks. rundt om et firkantet hul): brug en fillet på 1‑2 mm radius som basis.
• Udvendige hjørner på beslag: 0,8‑1 mm chamfer eller lille runding gør meget for at undgå chips og sprækker.
• Overgange fra tynd til tyk væg: lav en skrå overgang over 3‑5 mm i stedet for en lodret mur.

Før/efter: lille krog til garderoben

Ribber og gussets: gør tynde dele stærke uden at gøre dem klodsede

Hvis du har en tynd plade eller arm, er det fristende bare at gøre alt tykkere. Det bliver hurtigt tungt og grimt. Ribber og “gussets” (skrå forstærkningsflader) er smartere.

Før: Jeg lavede hele delen 6 mm tyk “for en sikkerheds skyld”.
Nu: Jeg laver 3‑4 mm væg og tilføjer 1,5‑2 mm ribber der hvor det giver mening.

Hvor giver ribber mening?

• Bag vinkelbeslag, så du forbinder armen skråt ned til basen.
• Langs lange, tynde arme, f.eks. sensorholdere eller kamera mounts.
• Rundt om skruetårne (bosses), så de ikke vipper eller brækker ved foden.

Praktiske ribbe-tal til FDM

Du behøver ikke designe som en mekanisk ingeniør for at få effekt:

• Ribbetykkelse: 1,5‑2 mm ved 0,4 mm dyse er et godt udgangspunkt.
• Højde: 50‑70 % af den væg, du forstærker, er tit nok.
• Vinkel: 45 grader gussets fra arm til base er både stærke og lette at printe.

Skruer og huller: sådan undgår du sprækker og knas

Skruer i FDM dele er et helt kapitel for sig. Hvis du ikke allerede har læst om det, kan du overveje at kigge på artiklen om skruer i 3D prints senere. Men lad os tage de vigtigste designgreb her.

Før: Jeg lavede et hul, kastede en skrue i og håbede på det bedste.
Nu: Jeg designer skruetårne, afstand til kant og helst noget, skruen kan bide i, som ikke er rent plast.

Afstand mellem hul og kant

En klassisk fejl er skruer for tæt på kanten. Som tommelfingerregel:

• Afstand fra hul til fri kant: mindst 1,5 x huldiameter.
• Har du 4 mm hul, så hold 6 mm plast ud til kanten.

Hvis du ikke kan få den afstand, så overvej at flytte hullet eller bruge en gennemgående bolt med møtrik.

Boss design: skruetårne der ikke knækker

• Vægtykkelse rundt om hullet: 2‑3 mm plast hele vejen rundt.
• Fillet ved bunden: 1‑2 mm radius hvor tårnet møder basen.
• Eventuelle ribber: 2‑4 små ribber rundt om tårnet, hvis det står frit.

Snap/klik og flekszoner: design til kontrolleret bøjning

Snap‑fits og klips er lidt som hårspænder. Hvis du designer dem som en tyk mur, knækker de. Hvis du designer dem som en fjeder, bøjer de pænt igen og igen.

Før: Jeg lavede tykke klips “for styrke” og var sur, når de knækkede.
Nu: Jeg designer en flekszone der skal bøje, og en låseflade der kan være relativt skarp.

Sådan laver du en flekszone

• Lav en tynd “hals”: f.eks. 1,2‑1,6 mm tyk strimmel, hvor resten af delen er 3‑4 mm.
• Giv den længde: jo længere fleksarm, jo mindre stress per bøjningsgrad.
• Print den så lagene ligger langs armen, ikke på tværs.

Det er det samme princip som at bukke et stykke metal: en lang, tynd fjedreflig holder bedre end en kort, tyk tap.

Printorientering: 5 typiske dele og deres stærkeste retning

Her kommer den lovede “før vs nu” oversigt. Samme del, to måder at printe på.

Det hjælper virkelig at sidde 10 sekunder og tænke: “Hvis jeg prøver at knække den her i hånden, hvilken retning føles lettest?” Vend delen i sliceren, så det svar bliver så svært som muligt.

Når du kun har en STL: 3 måder at forstærke uden at redesigne alt

Det lyder fint med ribber og fillets, men hvad nu hvis du bare har en STL fra nettet, og du ikke lige har lyst til at åbne Fusion 360 kl. 23 en tirsdag aften?

Der er stadig flere ting, du kan gøre.

1. Skaler smart (ikke bare 100 til 120 %)

Hvis modellen er en snap‑fit eller noget, der skal passe præcist, kan du ikke bare skalere alt. Men til beslag, kroge, afstandsstykker osv. kan du ofte:

• Skalere kun i Z (højden) for at gøre den tykkere uden at ødelægge hulafstande.
• Skalere en smule uniformt, f.eks. 100 til 105 %, for lige at give ekstra kød uden at verden brænder sammen.

2. Brug sliceren til pseudo‑ribber

Du kan snyde dig til ekstra styrke ved at bruge flere vægge lokalt:

• Brug “modifier meshes” eller “processer” i sliceren, så området omkring et hul får ekstra perimeters.
• Hæv top/bundlag lokalt, hvor delen møder en skrue eller stor belastning.

Det er lidt mere avanceret, så her er kategorien om avancerede printteknikker guld værd, hvis du vil nørde videre.

3. Lim og skru dig til styrke

Du kan også tænke uden for printeren:

• Print en simpel ekstra plade eller vinkel og lim/skru den bag på det svage område som “ekstern ribbe”.
• Brug metalvinkler, skiver eller gennemgående bolte til at aflaste plasten.

Det er ikke snyd. Det er bare god, praktisk ingeniør‑tænkning på hobbybudget.

Stress koncentration: hvor din del faktisk knækker

Hvis vi lige tager det lidt teoretiske på en jordnær måde: “stress concentration” er bare et fint ord for “stedet hvor alt presset samler sig”.

Typisk er det her:

• Indvendige hjørner uden fillet.
• Starten af en gevindindsats eller skrue, især i tynd plast.
• Overgangen mellem tynd fleksarm og tyk base.
• Små, skarpe detaljer, der laver notch‑effekter.

Når en del knækker, så kig meget tæt på bruddet. Hvor startede revnen? Det er dit design‑hint til næste version.

Jeg plejer at tage et billede, tegne en ring om brudstart og så notere: “Næste gang: rund her / flyt hul / lav ribbe bagved”. Det er den slags små iterationer, der langsomt gør dig til en dygtig funktionel 3D‑designer uden at du behøver en ingeniøruddannelse.

Hurtig validering: to små testprints før du bruger seks timer på den store

Nu kommer det kedelige råd, som sparer dig for mest tid: test små bidder først.

Før: Jeg printede fuld størrelse beslag på 6 timer, skruede dem op, knækkede dem, bandede, redesignede.
Nu: Jeg printer kun den kritiske zone først: hullet, klipsen, fleksarmen.

Testprint 1: skrue og kant

Skær en 10‑20 mm “skive” af modellen omkring et skruehul i dit CAD‑program, eller brug slicerens “cut” værktøj til at printe kun det nederste stykke. Test:

• Kan plasten holde, når du spænder skruen til med hånden?
• Sætter plasten sig, eller krakelerer den ved kanten?

Hvis den fejler, har du kun spildt 20‑30 minutters print i stedet for hele delen.

Testprint 2: fleks eller krog

Gør det samme med en krog eller fleksarm:

• Print bare selve krogen plus lidt base.
• Bøj og belast den i hånden til du forstår, hvor grænsen går.

Ja, det føles lidt omstændeligt i starten. Men det er nøjagtig samme logik som en lille surdejstest inden du bager 12 boller. Du vil gerne opdage fejlen på én klump dej, ikke i hele bagepladen.

De tre stærkeste designgreb pr. ekstra gram og minut

Lad mig runde af med en prioriteret liste. Hvis du står med et funktionelt print, der næsten holder, så vil jeg personligt gøre det her, i den rækkefølge:

1. Vend delen rigtigt i sliceren

Sørg for at lagene arbejder med kræfterne, ikke imod.

• Fleksarme skal ligge i XY.
• Vinkelbeslag skal have lag, der følger armen.
• Skruer skal helst trække gennem mange perimeters, ikke kun langs laggrænsen.

2. Giv vægge og hjørner lidt kærlighed

• Skru vægge op til 3‑4 perimeters.
• Tilføj eller forstør fillets omkring kritiske hjørner.
• Sørg for rimelig afstand fra huller til kanter.

3. Tilføj en eller to enkle ribber

Specielt på lange arme og ved skruetårne:

• 1,5‑2 mm tykke ribber.
• 45 graders gussets ved overgangen mellem arm og base.

Lille tjekliste: næste gang du designer en stærk del

Hvis du har læst hertil, så får du min “sæt dig ved siden af printeren” tjekliste. Næste gang du modellerer eller vælger en STL til et funktionelt print, så gå lige punkterne her igennem:

1. Hvor kommer belastningen fra, og ligger lagene så de arbejder med eller imod kræfterne?
2. Er der mindst 1,2‑1,6 mm vægtykkelse der, hvor der er mest stress?
3. Har du runde hjørner (fillets) i indvendige hjørner og omkring skruetårne?
4. Kan en enkel ribbe eller gusset hjælpe en tynd arm, uden at delen bliver grim?
5. Er skruer langt nok fra kant, eller skal du flytte hullet / bruge møtrik?
6. Er der flekszoner der, hvor du faktisk ønsker bøjning (klips, snap‑fits)?
7. Har du overvejet et lille testprint af den mest kritiske zone?

Hvis du kan nikke ja til de fleste af dem, er du allerede foran de 42 % af prints der knækker første gang de bliver brugt.

Og hvis du har lyst til at gå videre fra “jeg downloader lige en STL” til selv at forme dine egne dele, så er kategorien om 3D design og modeller et godt næste stop. Tag én lille forbedring ad gangen. Det er sådan de stærke prints flytter ind i hverdagen.
