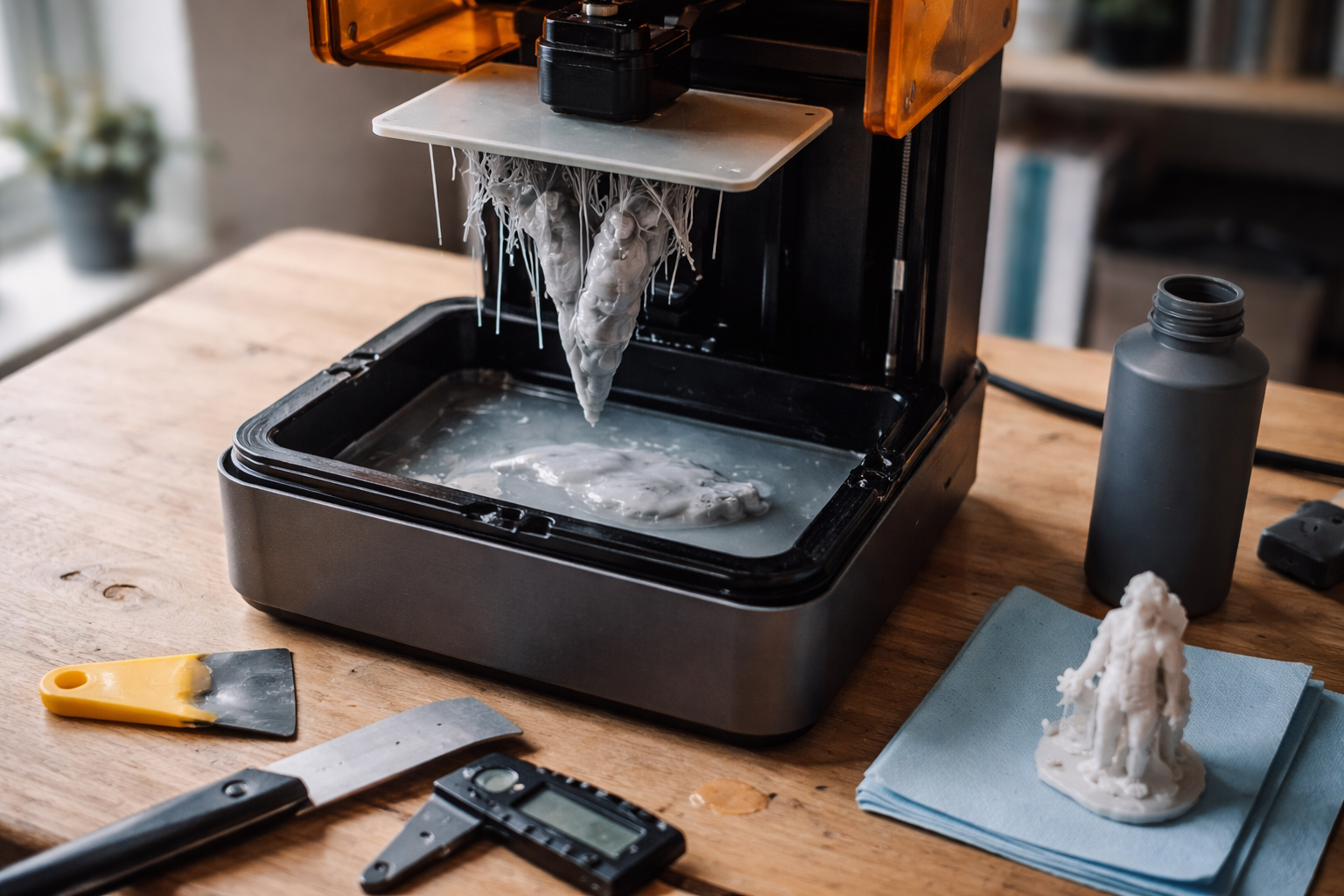

Har dine resin supports også sendt halvprintede ligposer ned i FEP’en?

Her er, hvad du får styr på i den her guide:

• Hvad resin supports egentlig skal gøre (og hvorfor det ikke bare er “flere er bedre”).
• Hvordan du orienterer modellen, så peel-force og failed prints bliver meget sjældnere.
• Hvad en resin “suction cup” er, og hvordan du slipper for det der uhyggelige plop-lyd og del i FEP’en.
• Hollowing og drain holes uden at drukne modellen i resin eller svække den totalt.
• Hvornår du skal bruge light, medium og heavy supports, så de faktisk bærer noget.
• 7 typiske failure-mønstre, og hvad du konkret skal ændre næste gang.
• Hvordan du fjerner og efterbehandler supports uden at massakrere overfladen (og uden at skade dig selv).

Det her er ikke den pæne “sådan virker resin-print” introduktion. Det er den version, jeg selv manglede, da jeg for tredje gang stod med en figur, hvor halvdelen sad fast i FEP’en, og resten hang som en trist geléklump fra buildpladen.

Så hiv den mentale støvsuger frem. Vi rydder op i support-kaosset.

Hvorfor vi overhovedet gider supports i resin: mere end bare “så falder det ikke ned”

Da jeg startede med resin, tænkte jeg: “Supports holder bare modellen oppe. Easy.”

Det gør de også. Men de skal faktisk løse tre ting på samme tid:

• Bære vægten af modellen, mens den bliver trukket af FEP’en.
• Fordele belastningen (peel-force), så det ikke alt sammen river i ét tyndt område.
• Beskytte de vigtige detaljer, så det er supports, der tager skraldet, ikke ansigter, kanter og skarpe hjørner.

Peel-force er bare den kraft, det kræver at løsne det nyligt hærdede lag fra FEP-filmen. Jo større flade der bliver rykket på én gang, jo større kraft. Det er dér, ting knækker, vrider sig eller slipper.

Gode supports handler derfor ikke om at plastre hele modellen til. De handler om at styre, hvor kræfterne går hen. Og vælge, hvor du er ok med små support-mærker, og hvor du absolut ikke er.

Orientering: 5 regler der gør dine resin supports markant bedre

Hvis jeg kun måtte ændre én ting hos begyndere, ville det ikke være exposure-tiden. Det ville være orienteringen.

Dårlig orientering er skyld i alt fra suction cups til vilde layer shifts. Så her er de regler, jeg selv bruger, før jeg overhovedet sætter supports på.

1. Undgå store, flade arealer parallelle med FEP’en

En flad bund på 100 % mod FEP’en er som at printe en sugekop. Det føles måske stabilt i sliceren, men printeren hader dig.

Jeg prøver altid at vinkle store, flade flader 30 til 45 grader i mindst én retning. Det gør tre ting:

• Reducerer den kontaktflade, der bliver trukket af FEP’en per lag.
• Fordeler printet ud over flere lag i stedet for ét stort “rykværk”.
• Gør det nemmere at placere supports, så de ikke sidder i fronten af modellen.

2. Tænk “vandløb”: hvor ville resin samle sig?

Jeg plejer at forestille mig, at jeg hælder te ned over modellen. Hvor ville den samle sig i små søer?

Der, hvor væske naturligt bliver fanget, risikerer du også lukkede lommer med resin og suction cups. De steder skal enten:

• Vinkles, så resinen kan løbe væk.
• Have drain holes.
• Eller slet ikke være hollow (mere om det lige om lidt).

3. Start med at beskytte ansigter, logoer og synlige flader

Jeg orienterer næsten altid efter én ting først: hvor vil jeg have mindst muligt support-mærke?

Figur med ansigt: ansigtet væk fra supports og væk fra buildpladen, gerne skråt opad. Logo på en plade: lad logoet pege væk fra supports og FEP, så supports ender på bagsiden eller underkanten.

Du kan altid slibe og skrabe lidt på en underside. Et grimt mærke midt i et ansigt? Det ser du hver eneste gang.

4. Sørg for stabile “ankre” tidligt i printet

Hvis hele modellen hænger i 3 tynde light supports, de første 20 lag, beder du næsten om layer shifts.

Få nogle solide heavy eller medium supports ind tidligt, der kan tage de første peel-forces. Senere kan du gå mere over til light supports til små detaljer og ender.

Til noget som en 10 cm høj figur bruger jeg typisk:

• 4 til 6 heavy supports i “kernen” nederst.
• En krans af medium rundt om dem.
• Light supports ude i fingre, spidser og tynde elementer.

5. Undgå 100 % lodret tynde søjler

En tynd, høj antenne eller lanse, der står helt lodret, er et mareridt. Peel-force kommer til at hive i den som en fiskesnøre.

Hvis du kan, så vinkl den 20 til 30 grader. Og giv den ekstra supports i “midten”, som små sidegreb, der holder den på plads.

Resin suction cups: hvorfor din model “plopper” og sidder fast i FEP’en

Hvis du nogensinde har hørt et højt plop og bagefter fundet en halv hul model klistret til FEP’en, så har du mødt suction cup-effekten.

En suction cup opstår, når du har et lukket hulrum, hvor et helt lag bliver printet som én stor flade, og der ikke er nogen vej for resin eller luft ud. Det bliver vakuum-agtigt. Printeren skal bruge voldsom kraft for at trække laget fri, og ofte slipper noget, før det burde.

Typisk ser det sådan ud:

• En hul model uden ordentlige drain holes.
• En flad, indvendig overflade, der suger sig fast til FEP’en.
• Et pludseligt højt plop under printet.
• Bagefter: delvist tomt print ovenpå, og en stor tynd skal i bunden af karret.

Hollowing + drain holes: sådan gør du det uden drama

Hollowing er genialt: du sparer resin, mindsker peel-force (mindre masse) og får hurtigere print. Men det er også den største kilde til suction cups, hvis man bare trykker “hollow” og går videre.

Her er de regler, jeg selv kører efter, når jeg hollow’er i sliceren.

Hvornår jeg ikke hollow’er

Jeg lader som regel modellen være solid, hvis:

• Den er under ca. 3 cm i alle retninger.
• Den skal være meget stærk (f.eks. små beslag eller funktionelle dele).
• Der næsten ikke er forskel på resin-forbrug alligevel.

Her skaber hollowing bare ekstra risiko for tynde vægge, der knækker, og resin der samler sig indeni.

Vægtykkelse: hellere lidt for tyk end for optimistisk

De fleste slicere foreslår noget om 1,2 til 2 mm som vægtykkelse. Jeg lander ofte omkring 2 til 2,5 mm til figurer og dekorative ting.

Tommelfingerregel:

• Små modeller (5 til 8 cm høje): 1,6 til 2 mm væg.
• Mellemstore figurer (8 til 15 cm): 2 til 2,5 mm væg.
• Store ting: 2,5 til 3 mm, afhængigt af geometri.

Drain holes: størrelse, antal og placering

Drain holes er lidt som afløb i badet. Ét mikrohul i hjørnet gør intet.

Jeg går efter:

• Minimum 2 huller der kan fungere som ind og udgang for resin.
• Diameter omkring 2 til 4 mm til små modeller, 4 til 6 mm til større.
• Huller placeret i bunden af hulrum set i print-retningen (der hvor resinen vil samle sig).

Printes modellen på hovedet, er “bunden” altså det, der peger ned mod buildpladen i sliceren, ikke nødvendigvis den faktiske fod i virkeligheden.

Jeg prøver også at gemme hullerne på steder, man ikke ser: under fødder, i bunden, bag kapper, under bunde på skåle. Hvis hullet bliver synligt, kan man altid proppe det med lidt UV-resin bagefter og hærde.

Hvornår suction cups stadig kan opstå, selv med drain holes

Du kan godt have to fine drain holes og stadig få sugekop-effekt, hvis:

• Der er store, flade, indvendige overflader, som ligger næsten helt parallelt med FEP’en.
• Hullerne sidder forkert, så resin ikke kan løbe hurtigt nok ud.
• Vægge er for tykke og danner lukkede sektioner.

Jeg kigger altid slicerens layer-view igennem og leder efter lag, hvor en stor indvendig flade opstår på én gang. Hvis jeg ser det, tilføjer jeg flere eller større drain holes, eller ændrer orienteringen, så den flade bliver brudt op over flere lag.

Support-typer: light, medium og heavy uden voodoo

De fleste slicere har en eller anden form for:

• Light supports: tynde, små kontaktpunkter.
• Medium supports: mellemtykke, mere stabile.
• Heavy supports: tykke, stærke, store fodpunkter.

I starten tænkte jeg: “Light er nemmest at fjerne, så dem bruger jeg bare.” Det endte med spaghetti og halvprintede dele.

Heavy: dine “hovedbjælker”

Heavy bruger jeg til:

• De første områder af modellen, der dukker op.
• Tunge sektioner (tykke dele, store flader).
• Når jeg skal have printet til at blive siddende på buildpladen, no matter what.

De sætter jeg gerne i “usynlige” områder: underside, flader der skal slibes, indvendige steder.

Medium: standard-arbejdshestene

Medium er dem, jeg bruger flest af. De holder godt, men er stadig til at fjerne med et nip.

Jeg bruger dem til:

• Større detaljer, arme, ben, tykkere dele af modellen.
• Som “bro” mellem heavies og helt ude i kanter.
• Stabile ankre midt på modellen, så lag ikke vipper.

Light: kun til det allerfineste

Light supports er til:

• Spidse detaljer, fingerspidser, tynde kanter.
• Overhæng, hvor der ellers ville være en lille “snude” i luften.
• Steder, hvor du virkelig vil undgå store mærker.

Jeg stopper med at bruge light, hvis jeg oplever at de knækker under printing. Så går jeg et niveau op i tykkelse eller sætter flere på linje.

Hvis du er helt ny i resin-print, kan det give mening at kigge lidt bredt i vores kategori om resin og harpikstyper først. Det gør det nemmere at forstå, hvordan forskellige harpikser opfører sig, når de hænger i supports.

7 klassiske resin-support failures og hvad du konkret skruer på

Nu kommer den del, jeg selv ville ønske jeg havde haft lamineret ved siden af printeren: “Hvis du ser X, er det højst sandsynligt Y. Gør Z næste gang.”

1. Halv model på buildpladen, tynd skal i FEP’en

Symptomer:

• Toppen af modellen er der, men bunden mangler.
• Der ligger en tynd, flad skive eller hul skal på FEP’en.
• Måske hørte du et højt plop midt i printet.

Sandsynlig årsag:

• Suction cup i et hulrum.
• For store, flade arealer på én gang.

Fix:

• Tilføj eller forstør drain holes, placeret i bunden af hulrummet (print-retning).
• Vinkl modellen 20 til 45 grader i mindst én retning.
• Overvej at gøre væggen lidt tykkere (svag, tynd væg revner lettere).

2. Hele printet sidder i FEP’en, buildpladen er tom

Symptomer:

• Der er næsten kun primelayers eller ingenting på buildpladen.
• Der sidder et klæbrigt lag resin-skive på FEP’en.

Sandsynlig årsag:

• For få eller for svage supports nederst (ingen ordentlig anker).
• Dårlig adhæsion til pladen (men supports spiller også ind).

Fix:

• Flere heavy og medium supports i bunden af modellen.
• Sørg for, at support-fødderne ikke er mikro-små.
• Tjek buildplade-leveling og eventuelt øg bottom layer exposure.

3. Tynde dele mangler: fingre, antenner, spidser

Symptomer:

• Små dele i enderne er væk, men resten af modellen ser ok ud.
• Der er måske små support-stumper uden noget på toppen.

Sandsynlig årsag:

• For få eller ingen supports på små overhæng.
• Light supports, der er for tynde eller står for langt fra hinanden.
• Orientering, hvor fingerspidser starter som mikroskopiske punkter i luften.

Fix:

• Læg light supports direkte under spidser, gerne flere på række.
• Vinkl modellen, så de små detaljer får mere kontaktflade tidligt.
• Skru light-support tykkelse og/eller kontakt-diameter en anelse op.

4. Layer shifts eller “bølger” i midten af modellen

Symptomer:

• Modellen ser fin ud nederst, så kommer et skævt bånd, og så er den igen fin.
• Det minder om en forskydning på en bestemt højde.

Sandsynlig årsag:

• Peel-force bliver pludselig meget høj på det lag (stor flade).
• For få supports midt på modellen, så den vipper.

Fix:

• Tilføj medium/heavy supports på den højde, hvor skævheden opstår.
• Brug slicerens layer-view og se, hvor store flader opstår.
• Overvej at vinkle modellen lidt mere, så store flader brydes op.

5. Support-mærker overalt på forsiden

Symptomer:

• Printet er teknisk set vellykket, men du har små ar-lignende mærker i alle de synlige områder.

Sandsynlig årsag:

• Supports placeret på de mest synlige flader.
• For store kontaktpunkter (diameteren er unødigt stor).

Fix:

• Orienter modellen, så forsiden peger væk fra supports og over mod FEP.
• Flyt supports til undersider, bagkanter, indersider.
• Brug light supports på synlige områder og medium/heavy skjult.

6. Dele knækker, når du tager supports af, selv efter wash og cure

Symptomer:

• Små dele bryder af, når du klipper eller vipper supports.
• Kontaktområdet mellem support og model ser stort og dybt ud.

Sandsynlig årsag:

• Alt for store kontaktpunkter, eller for stive (heavy) supports på små detaljer.
• Du fjerner supports, efter modellen er helt gennemhærdet og sprød.

Fix:

• Reducer kontakt-diameter en smule, især på små detaljer.
• Brug light supports på sarte steder, ikke heavy.
• Fjern supports lige efter wash, når modellen stadig er en smule fleksibel, før fuld UV-cure.

7. Overfladen ser “bumpy” ud, hvor der har siddet mange supports

Symptomer:

• Der, hvor du havde 20 supports i samme område, er overfladen ujævn.
• Selv efter let slibning er det svært at få det pænt.

Sandsynlig årsag:

• Supports sidder for tæt, og kontaktpunkterne overlapper.
• Overkill: alt for mange supports i et lille område.

Fix:

• Brug færre, men stærkere supports i det område.
• Fordel supports længere ud over modellen i stedet for en support-klump.
• Tjek om du kan ændre orientering, så det område kræver færre supports.

Efterbehandling: sådan minimerer du support-mærker uden at ødelægge alt

Supports er kun halvdelen af kampen. Den anden halvdel er, hvordan du fjerner dem og rydder op bagefter.

Og ja, her er der også lige lidt sikkerhed, vi bliver nødt til at tale om. Resin er ikke mel, det skal ikke hvirvle rundt i luften.

Hvornår jeg fjerner supports

Min rutine ser oftest sådan her ud:

1. Print færdig.
2. Skyl i IPA eller anden væske (wash-cyklus).
3. Fjern supports mens modellen stadig er en smule blød.
4. Så først den endelige UV-cure.

Når modellen stadig er lidt fleksibel efter wash, slipper supports lettere, og risikoen for at knække noget er meget mindre.

Sådan fjerner jeg supports uden kaos

Jeg bruger typisk en kombination af:

• Små tang/flush cutters til at klippe supports tæt på kontaktpunktet.
• Fingre/hånd til forsigtigt at vride de sidste nubs af.
• En skalpel eller hobbykniv til meget små rester.

Jeg arbejder næsten altid over en bakke eller et underlag, jeg kan tørre resin af på bagefter. Hvis du er lejligheds-maker ligesom mig, giver det god mening også at kigge på vaner omkring sikkerhed og gode resin-rutiner, så du ikke ender med IPA-resin-suppe i køkkenvasken.

Sikkerhed: øjne, hud og støv

Tre ting, jeg altid gør, når jeg klipper supports:

• Bruger beskyttelsesbriller. Små support-stykker kan springe af som små projektiler.
• Har nitrilhandsker på, så jeg ikke får uncured resin på hænderne.
• Undgår at slibe i tør, uncured overflade uden maske, da resin-støv ikke er fedt for lunger.

Hvis jeg skal slibe meget, gør jeg det enten vådt (f.eks. med lidt vand på sandpapiret) eller med god udluftning og maske.

Minimér support-mærker med små, kontrollerede steps

Når supports er væk, står du med små nubs eller kratere. Jeg gør typisk dette:

• Skærer de største nubs forsigtigt af med en skarp skalpel.
• Bruger fint sandpapir (400 til 800 grit) til at udjævne overfladen.
• Til meget synlige områder: et tyndt lag UV-resin, forsigtigt udjævnet og så en kort cure, hvorefter jeg sliber igen.

Jo bedre du placerer supports fra starten, jo mindre arbejde her. Hvis du konstant står og redder forsiden, er det et tegn på, at det er din orientering, der skal have kærligheden, ikke din slibeteknik.

Hvad du konkret kan gøre på dit næste print

Hvis du allerede nu tænker “okay, jeg har gjort nærmest alt det forbudte”, så ro på. Det har jeg også. Flere gange.

Her er en lille tjekliste, du kan køre igennem, næste gang du sætter et resin-print op:

• Tjek orienteringen: er der store flader, der ligger næsten parallelt med FEP’en? Vinkl 20 til 45 grader.
• Er modellen hul? Sørg for mindst 2 ordentlige drain holes, 2 til 4 mm, placeret hvor resin faktisk samler sig.
• Lav et solidt “anker” nederst: 4 til 6 heavy eller medium supports i bunden af modellen.
• Brug medium som standard, light kun til de helt små detaljer.
• Flyt supports væk fra ansigter, logoer og forsider. Giv bagsiderne arbejde.
• Planlæg efterbehandlingen: fjern supports efter wash, før fuld cure.
• Hold øje med failure-mønstre. Hvis noget går galt, match det med symptomerne her og skru kun på 1 til 2 ting ad gangen.

Hvis du vil kombinere alt det her med at have en nogenlunde rar lejlighed uden konstant resin-dampe, så kan du også kaste et blik på vores tekst om resin i en lejlighed uden at hænge i dunsten. Det hele hænger lidt sammen: gode vaner, gode supports, færre rage-quits.

Og næste gang du finder en halv printet figur i karret, så se det som en lille diagnose-opgave. Ikke som bevis på, at du ikke kan finde ud af det. Resin er bare en lidt dramatisk ven. Den skal lige lære, hvem der bestemmer.
