Det er ikke infill der knækker dit beslag

“Hvorfor knækker det altid lige dér?”

“Det er jo altid det samme sted, Jonas. Lige ved skruen.”

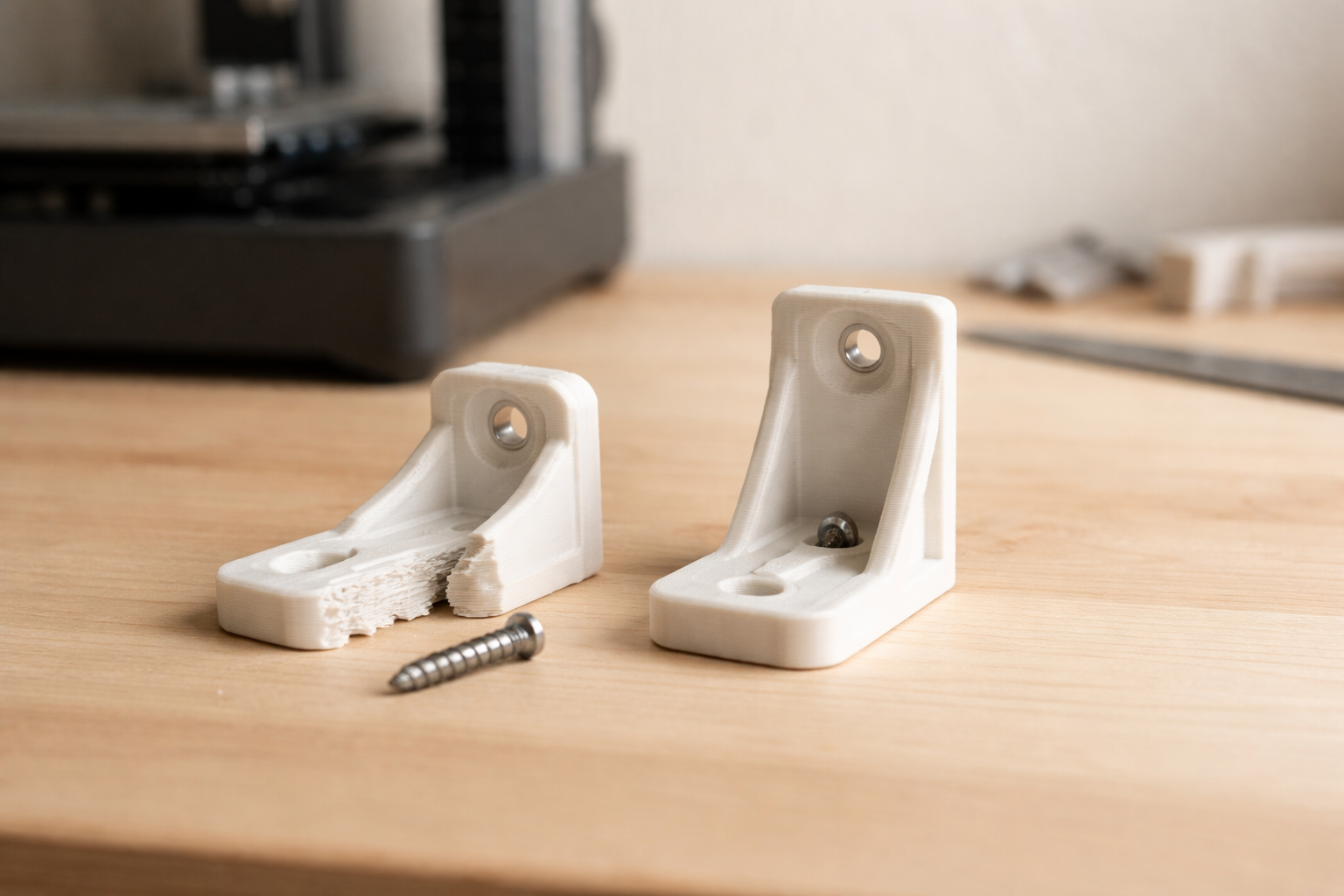

Det sagde en kollega, da han for tredje gang kom forbi med et knækket 3D-printet vægbeslag til en lille hylde på kontoret. Samme geometri. Samme PLA. Samme brudflade: pænt og nydeligt langs lagene.

Vi kunne selvfølgelig bare have skruet infill op til 80 % og krydset fingre. Det gjorde han også første gang. Det hjalp bare ikke.

Problemet var ikke slicer-indstillingerne. Problemet var, at beslaget var designet, som om plasten var ens stærk i alle retninger. Det er den ikke. FDM-dele er lidt ligesom træ: de har fibret retning. Og hvis du sætter skruer, skarpe hjørner og belastning forkert i forhold til de “fibre”, så beder du næsten om et knæk.

I den her artikel går vi igennem, hvordan du kan designe beslag til 3D print, så de holder i praksis. Ikke med fancy simuleringer, men med nogle enkle tommelfingerregler, du kan bruge direkte i Fusion, FreeCAD eller hvad du nu modellerer i.

Belastningen først: hvad vil du faktisk udsætte beslaget for?

Hvis du vil designe stærke beslag, er der én ting du skal bestemme dig for, inden du tegner den første linje i CAD: hvilken type belastning er den primære?

Ikke sådan generelt “det skal være stærkt”. Mere konkret: bliver det trukket, bøjet, vredet, eller mast?

Bøjning: den klassiske hylde-situation

De fleste af os starter med et eller andet væg- eller bordbeslag. En hylde, en holder til skærm, en støvsugerrør-holder i bryggerset. De har næsten alle sammen én dominerende belastning: bøjning.

Hvis du forestiller dig hylden set fra siden, så prøver vægten at bøje beslaget nedad. Øverst på beslaget kommer der træk. Nederst kommer der tryk.

For FDM er det her vigtigt, fordi træk langs lagene er fint, mens træk på tværs af lagene er en god måde at få delene til at skille ad i lameller.

Så når du tænker bøjning, så spørg dig selv: hvor er “træksområdet” i mit beslag, og hvordan kan jeg få lagene til at ligge parallelt med den trækretning?

Træk: når noget hænger direkte i beslaget

Træk er den rareste type belastning for et 3D-print, så længe trækretningen løber langs lagene. Et simpelt eksempel er en lodret printet ring, der bliver trukket i toppen. Lagene ligger som cirkler i xy-planen, og trækket går rundt i samme plan. Det kan holde rigtig meget, selv i PLA.

Den farlige version er det samme træk, men hvor lagene ligger som “pandekager” oven på hinanden langs trækretningen. Så er det ikke plasten, der arbejder. Det er limningen mellem lagene. Det er her du ser brud langs lagene med en helt ren, mat brudflade.

Torsion og blandede belastninger: de snedige problemer

Torsion (vrid) og kombinationer af bøjning og træk kommer typisk i beslag, der både skal holde noget og låse det i position. F.eks. en 3D-printet holder til et rør, der både skal bære vægten og forhindre røret i at dreje.

Her kan du sjældent få en perfekt lagretning i forhold til alting på én gang. Så målet bliver i stedet at undgå koncentrationer af spænding. Det vender vi tilbage til, når vi snakker fillets, ribber og skruer.

En simpel vane, der gør dig bedre til funktionelt design

Når jeg designer beslag i dag, gør jeg det samme hver gang:

Jeg skitserer beslaget hurtigt på papir og tegner pilet den vej, jeg forventer den største kraft. Så skriver jeg med kuglepen ved siden af: bøjning, træk eller torsion. Først bagefter åbner jeg CAD.

Hvis du vil tage den vane et skridt videre, kan du tage et kig på kategorien parametrisk og funktionelt design og begynde at tænke dine beslag som små maskinkomponenter, ikke bare “klodser med et hul”.

Lagretning: styrke i 3D print starter i sliceren, ikke i infill

Der er én misforståelse, jeg ser igen og igen: at man kan “redde” et dårligt design ved at skrue infill langt op. Hvis bruddet sker langs lagene, hjælper ekstra infill ikke ret meget. Det er lagretningen, der bestemmer om beslaget holder, eller om det bare ser stærkt ud på skærmen.

Regel 1: Træk og bøjning skal helst ligge i lagplanet

Hvis du har et L-beslag til en hylde, så prøv at forestille dig det lagt ned på printpladen, så hylde-armen ligger fladt.

I den orientering vil lagene typisk løbe parallelt med hylde-armens længderetning. Når hylden prøver at bøje armen nedad, arbejder du nu med plastens styrke i xy-planen, ikke limstyrken mellem lagene i z.

Printer du i stedet beslaget stående, så armen peger op i z-retningen, vil bøjningen prøve at skille lagene ad som bøger i en reol. Du kan sagtens knække sådan et beslag i hånden, selv ved 60 % infill.

Så første tommelfingerregel: læg altid de kritiske bøjede eller trukne sektioner fladt på beddet, så langt det kan lade sig gøre.

Regel 2: Accepter supports, hvis det giver dig bedre lagretning

Vi har alle prøvet at designe et beslag “smart”, så det kunne printes uden supports. Jeg har i hvert fald. Problemet var bare, at lagene endte helt skævt i forhold til belastningen, fordi jeg orienterede delen mere efter printerens komfort end efter beslaget styrke.

Jeg er begyndt at vende det om. Først orienterer jeg delen efter styrke. Så accepterer jeg, at der skal lidt supports til. Især efter jeg fik styr på supportindstillingerne (her kan artiklen “Supports uden tårer” anbefales) er supports ikke fjenden længere.

Regel 3: Tænk i snit, ikke i hele modeller

En god lille øvelse er at tage en mental skæremaskine og forestille sig, hvordan hver “skive” i z ser ud. Laver du f.eks. et beslag med en rund krave om et rør, og printer det liggende, får du fine ringe som lag. Det er stærkt i radial retning.

Printer du det derimod stående, får du lag som tynde skiver hen over rørsnittet. Træk rundt i kraven vil nu forsøge at trække de skiver fra hinanden. Det knækker næsten altid netop langs lagene.

Så spørg dig selv: hvis jeg skærer min model i lag, giver de enkelte snit så mening i forhold til den måde, beslaget bliver belastet på?

Fillets, chamfers og ribber: små ændringer, stor forskel

Når lagretningen nogenlunde spiller, kommer næste skridt: hvordan du får geometrien til at sprede belastningen pænt i stedet for at samle den i små, sprøde hjørner.

Runde hjørner gør mere end du tror

Fillets (afrundinger) er lidt som slow-cooking for geometri. Det tager lidt længere tid at sætte op, men resultatet bliver roligere.

I praksis betyder det her: skarpe indvendige hjørner er stressmagnet. Hvis du har et lodret vægbeslag med en horisontal “arm”, så er overgangen mellem de to et klassisk sted, hvor det knækker. Især hvis du har lavet en flot 90 graders indvendig kant.

Skift det hjørne til en afrunding. Gør radius så stor, at du næsten synes, det ser lidt for “blødt” ud. En radius på 3 til 5 mm er ikke urimeligt på en del i 4 til 6 mm tykkelse. Du vil næsten altid se færre brud der.

På ydersiden kan du også runde af, men her handler det mere om udseende og lidt om at undgå skarpe kanter. Styrkemæssigt er det de indvendige hjørner, der betyder mest.

Chamfers: mest til printbarhed

Chamfers (skrå flader) har sin plads, men de gør mindre for styrken end fillets i områder med høj spænding. Jeg bruger typisk chamfers til at:

Gøre det lettere at skubbe dele sammen. Få pæne overgange uden overhæng. Lette kantindføringer ved skruer.

Hvis du har et område, hvor du ved, der er stor belastning, så vælg næsten altid en runding frem for en chamfer på indersiden. Rundingen fordeler spændingen glattere over flere lag.

Ribber: den gratis styrkeopgradering

Ribber er de der små “vægge”, du kan lægge ovenpå en flade for at gøre den stivere uden at gøre hele delen tyk.

Her er et simpelt sæt tommelfingerregler, jeg bruger i 3D-print:

Ribbens tykkelse: mindst 1,5 til 2 gange din linjebredde. Bruger du 0,4 mm dyse, ender jeg ofte omkring 1,2 til 1,6 mm. Ellers får du tynde, svajende vægge, printeren ikke kan placere ordentligt.

Ribbens højde: op til 3 til 4 gange tykkelsen giver godt udbytte. Går du meget højere, begynder ribben at blive slank og fleksibel igen.

Placering: ribber gør mest gavn, når de står vinkelret på bøjningen. På en hylde-arm betyder det typisk ribber langs siden, ikke ovenpå.

Og så lige en lille CAD-vane: lad ribben løbe ind i en fillet, ikke bare møde fladen i et skarpt knæk. Tænk hele tiden: ingen pludselige geometri-kantspring, når belastningen er høj.

Tykkelse, vægge og skruer: hvor styrken faktisk kommer fra

Mange bliver overrasket første gang de opdager, at 3 ekstra perimeter-vægge giver langt mere styrke end at gå fra 20 % til 50 % infill.

Det hænger sammen med, at belastninger ved skruer, kanter og bøjning ofte ligger i yderzonen af delen. Det er væggene, ikke midterguffet, der tager tæskene.

Vægge slår infill i funktionelle beslag

Hvis målet er styrke, starter jeg typisk sådan her i sliceren:

Perimeters: 4. Top/bund lag: 5 til 6. Infill: 20 % til 30 %, simpelt mønster.

På et 4 til 6 mm tykt beslag betyder 4 perimeters med 0,45 mm linjebredde, at stort set hele tværsnittet består af solide linjer ved kanterne. Infill bliver mest til fyld mellem væggene.

Skruer du i stedet infill op til 60 % og lader perimeters stå på 2, vil du ofte se brud, der følger infill-mønstret. Det ser pænt ud i slicer-visningen, men ikke i virkeligheden.

Skruer i 3D-print: træk, forskydning og inserts

Skruer er et helt kapitel for sig, når vi taler funktionelle beslag.

Overordnet er der tre typiske måder, vi bruger skruer i 3D-print:

Gennemgående skruer med møtrik eller gevind i andet materiale. Her er 3D-printet bare en klemme. Det er den klart stærkeste løsning. Lad skruen tage træk, og lad plasten tage tryk.

Selvskærende skruer i plasten. Det er fint til moderate belastninger. Lav gerne en mindre pilotdiameter (f.eks. 2,8 mm hul til en 3,5 mm skrue) og sørg for nok materiale rundt om hullet, mindst 2 til 3 gange skrue-diameteren som “kød”.

Gevindindsatse (heat-set inserts) til maskinskruer. Det er guld, hvis du ofte skiller ad. Her kan du designe dedikerede lommer til insertsene. De kræver noget øvelse, men kan gøre dit beslag nærmest industrimæssigt solidt.

Uanset hvilken løsning du vælger, så prøv at undgå, at skruen trækker direkte i et lag på tværs. Placer hellere skruen, så trækket går langs væggenes retning.

Tolerancer: huller skal ikke være “teoretisk” perfekte

Huller i 3D-print er sjældent så præcise, som CAD siger. De bliver som regel lidt mindre. Så hvis du modellerer et 5 mm hul og forventer, at en 5 mm skrue glider igennem, bliver du ofte skuffet.

En praktisk regel, jeg bruger til funktionelle beslag:

Gennemgående huller til skruer: +0,2 til +0,4 mm i diameter i forhold til nominelt. Huller til selvskærende skruer: gå efter anbefalet pilotdiameter, ikke skrue-diameter. Huller til inserts: følg producentens anbefaling, og print én lille testklods først.

Hvis du vil gå mere i dybden med generel pasform og clearance, så kig på artiklen om hvorfor 3D-print ikke passer sammen første gang. Den sparer dig mange irritationer, når du begynder at lave mere avancerede beslag.

Tre små testdele der gør dig klogere på din egen printer

Nu til den del, der virkelig gør en forskel: print nogle små testbeslag, du bevidst prøver at ødelægge. Det lyder lidt brutalt, men det er langt billigere end at lade din første store konstruktion være eksperimentet.

Test 1: L-beslag i to orienteringer

Tegn et simpelt L-beslag: 80 mm arm, 20 mm bred, 5 mm tyk. To huller i den korte side til at skrue i en plade, og et hul i enden af den lange arm.

Print to ens beslag:

Ét liggende, så armen ligger fladt på beddet. Ét stående, så armen rager op i z-retning.

Skru begge fast på et stykke træ eller væggen. Hæng en spand i enden og fyld langsomt vægt i. Du behøver ikke kende den præcise last. Du vil tydeligt se forskel i, hvor og hvordan de knækker.

Test 2: Samme beslag med og uden indvendig fillet

Tag samme L-beslag og lav to versioner:

Version A: skarpt indvendigt hjørne. Version B: 5 mm indvendig fillet.

Print dem i samme orientering, samme materiale. Belast dem på samme måde. Du vil ofte se, at version A knækker skarpt i hjørnet, mens version B enten holder længere eller knækker et andet sted. Det er et hurtigt kursus i, hvad en simpel runding kan.

Test 3: Vægge vs infill

Tegn en simpel “flad bjælke”: 120 x 20 x 8 mm. Print to ens bjælker:

Bjælke 1: 2 perimeters, 50 % infill. Bjælke 2: 5 perimeters, 20 % infill.

Læg dem mellem to klodser og pres ned i midten (eller bare tag dem i hænderne og prøv forsigtigt). De fleste bliver overrasket over, hvor meget stivere og stærkere den med flere perimeters føles, selv om infill er lavere.

Hvis du begynder at gemme sådan nogle små testdele, bliver din reol hurtigt et lille bibliotek af erfaringer. Det lyder lidt nørdet. Det er det også. Men det gør dig markant bedre til at designe beslag til 3D print, der holder første gang eller i hvert fald anden.

Materialevalg: hvornår PLA er fint, og hvornår du skal op i noget grovere

Til sidst bliver vi lige nødt til at runde materialet. For selv det bedst designede beslag kan give op, hvis plasten bare ikke passer til opgaven.

PLA: stift, stærkt, men lidt nervøst med varme

PLA er faktisk ret stærkt i træk og bøjning, især når lagretningen er god. Jeg bruger stadig PLA til masser af beslag inde i huset, til hylder, kabelføringer, brætspils-inserts og den slags.

Begrænsningerne er:

Varme: en solopvarmet bil, et sydvendt vindue eller tæt på en radiator kan blødgøre PLA. Kryb: over tid under konstant last kan PLA krybe og langsomt give sig.

Skal beslaget sidde et lunt sted, eller er det kritisk, at det holder dimensionen i årevis, begynder jeg at kigge videre.

PETG, ASA og PA: når det skal være lidt mere seriøst

PETG er mit go-to, når jeg vil have noget, der både er rimeligt nemt at printe og mere sejt end PLA. Det kan bære gentagne belastninger lidt bedre og tåler varme bedre. Til beslag i bryggers, garage og skur er PETG ofte et godt valg. Hvis du kæmper med strenge og snask, så kig evt. på artiklen om PETG temperaturtricks.

ASA/ABS giver varmebestandighed og tager udendørs brug bedre, men kræver mere styr på printer, indkapsling og damp. Det er oplagt til beslag til bilen eller udenfor huset.

PA (Nylon) og forstærkede varianter er et step op, når du virkelig vil have seje, slagfaste beslag, men de kræver tør opbevaring og ofte højere temperaturer. De hører hjemme i kategorien fleksible og særlige materialer, hvor du også kan nørde videre, hvis du får smag for dem.

Styrke er design x orientering x materiale

Hvis jeg skal koge det ned, så ser jeg det sådan her:

Først design: rund hjørner af, brug ribber, tænk skruer igennem. Så orientering: få de kritiske områder ned at ligge, så lagene arbejder med dig. Til sidst materiale: vælg det mildeste, der løser opgaven.

Hvis du føler trang til straks at hoppe til kulfiberforstærket nylon, er det ofte et tegn på, at de to første trin kan forbedres. Lidt ligesom at skrue volumeknappen op for at overdøve en dårlig optagelse.

Hvad du kan gøre allerede i aften

Hvis du har læst hertil, så har du formentlig allerede et eller andet beslagprojekt i tankerne. Måske en skuffeskinne, en skærmarm eller bare endnu en støvsuger-holder.

Mit forslag er simpelt:

Find et af dine eksisterende beslag frem, der har knækket eller føles lidt vaklende. Kig på det og stil dig tre spørgsmål:

Hvor lå den primære belastning egentlig? Var lagretningen god til det, eller arbejdede jeg mod materialet? Har jeg skarpe indvendige hjørner dér, hvor det gør mest ondt?

Åbn så din CAD, tegn en version 2 med én eller to forbedringer: måske en stor fillet, en ekstra rib eller en ændret orientering. Print den, sæt den i brug, og se hvad der sker.

Det er sådan, du langsomt går fra “nice prints” til funktionelle dele og reservedele, der rent faktisk holder, som dem du kan finde i kategorien funktionelle projekter. Ikke ved magi. Bare ved lidt bevidsthed om belastning, lag og geometri.

Og hvis det alligevel knækker igen, så er det bare endnu et testprint. Det er vi flere, der har stående på hylden i kælderen.
