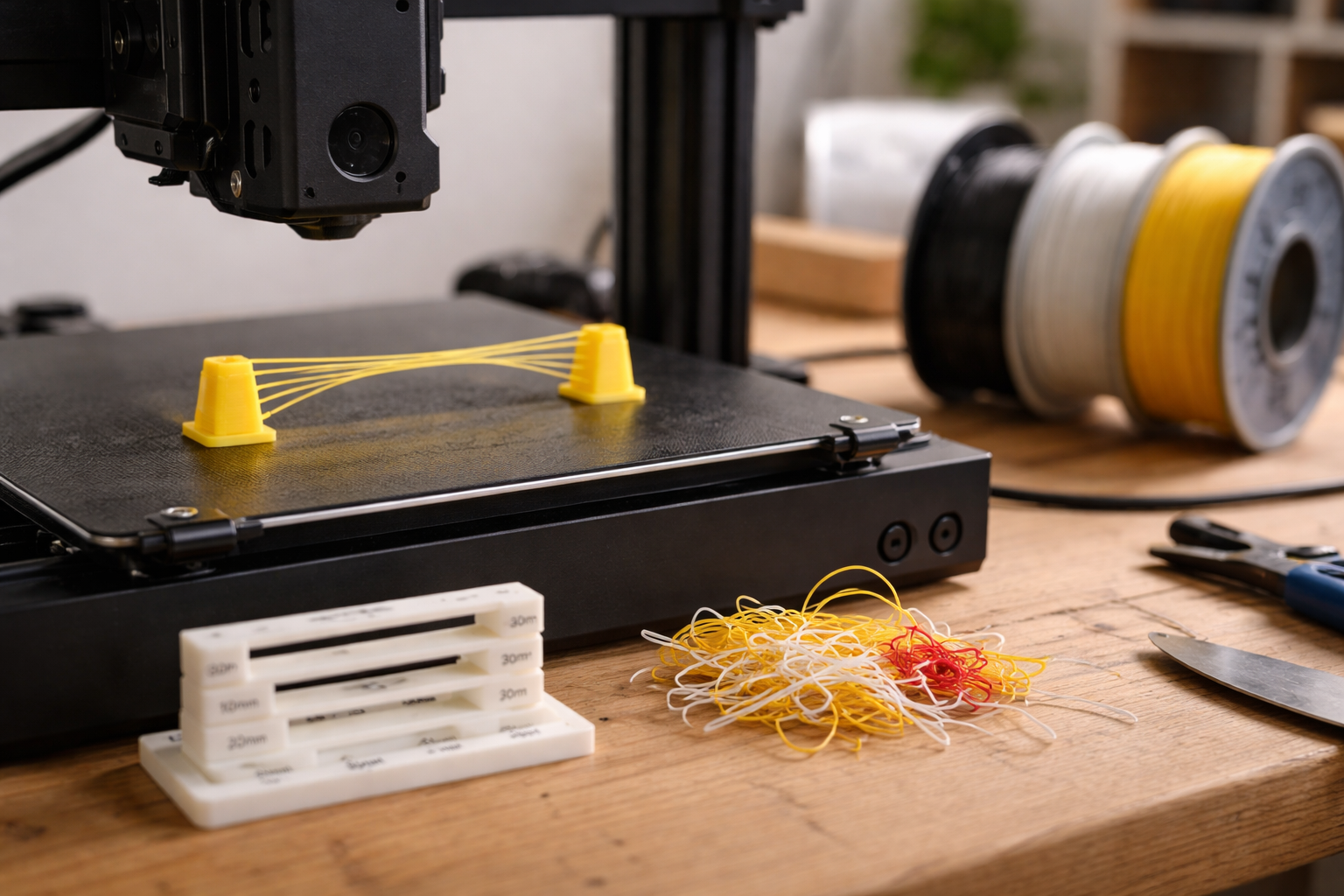

Broer af plastik i fri luft

Din printer kan ofte brokke sig før den bro bygger

Omkring 30 mm. Det er deromkring de fleste standard FDM-printere faktisk kan lave en pæn, vandret bro i PLA uden supports, hvis de bare er nogenlunde sat op. De fleste opdager det først efter de har brugt kilo af filament på unødvendige støttestrukturer.

Du kender det sikkert: du slicer en model, ser alle de røde overhangs og broer, får lidt stress og trykker “generate supports” af ren refleks. Resultatet er et print der tager dobbelt så lang tid, er træls at rengøre, og har en underside der ligner en stalaktit-hule.

Jeg vil vise dig, hvordan du får din printer til at lave pæne bridging 3D print og ordentlige overhangs, uden at du skal ofre halve weekender på at brække supports af. Og vi gør det på den måde jeg selv ville gøre: to korte testprints, så justerer vi i en bestemt rækkefølge, og så slutter vi af med nogle designtricks der gør, at du slet ikke behøver supports i mange tilfælde.

Bridging vs overhangs: to forskellige problemer

Før vi roder i Cura, OrcaSlicer eller PrusaSlicer, giver det lige mening at skelne mellem de to ting de fleste blander sammen: bridging og overhangs.

Hvad er bridging i 3D print?

Bridging er når printeren skal lægge en stribe plastik mellem to punkter i fri luft. Tænk en lille bro eller et hulrum, hvor laget ikke får støtte nedefra. Filamentet bliver trukket som en spændt snor mellem to kanter.

Her er det tre ting der afgør, om det går godt:

For det første hvor hurtigt plasten størkner. For det andet hvor meget materiale der bliver spyttet ud. Og for det tredje hvor spændt snoren bliver, altså din hastighed og acceleration. For meget varme, for langsom bevægelse eller for højt flow, og så hænger det hele ned som ost på en pizza.

Hvad er et overhang?

Overhangs er vægge der hælder ud over sig selv. Typisk snakker man om vinklen i forhold til lodret. 45 grader er sådan en tommelfingerregel for “det går ofte fint uden supports”. 60 grader begynder at være frækt. Nær 90 grader er bare en bro forklædt som en væg.

Overhang-fejl handler mere om lag-for-lag støtten end om spændte snore. Hvis det næste lag stikker for langt udenfor det forrige, har det ikke noget at sidde på. Så kan selv god køling og fin bridging-indstilling ikke redde det.

Det er derfor du kan have en printer der laver flotte broer over 40 mm, men stadig kæmper med en grim 70 graders overhang. Det er to forskellige discipliner. Vi kan forbedre begge, men vi skruer lidt forskelligt.

Den hurtige test: én bridge og én overhang på 30 minutter

Hvis du vil tage bridging seriøst, er det spild af tid at vente på at problemet dukker op i en rigtig model. Du er meget bedre stillet med to små testfiler, du kan vende tilbage til, hver gang du ændrer noget.

Bridge-test: sådan ser du hvor langt du kan spænde snoren

Find en simpel bridge-test på f.eks. Printables eller i din slicers testbibliotek. En hvor der er flere broer med stigende længde, typisk 10, 20, 30, 40 mm osv. Print den i 0,2 mm lag, samme dyse og filament som du normalt bruger.

Når den er færdig, så kig nedefra. En bro er “acceptabel” til funktionelle dele, hvis:

Du har lidt hæng i midten, men kun som 0,5-1 mm nedbøjning. Overfladen oven på broen er nogenlunde plan, ikke fuld af huller. Der er ikke kæmpe snore der hænger helt ned i bunden. Hvis du kun har det pænt op til f.eks. 25 mm, så er det dit realistiske loft uden supports, indtil vi har tunet mere.

Overhang-test: hvor langt kan du hælde væggen?

Print også en klassisk overhang test 3D print med sektioner ved f.eks. 30, 45, 60, 70, 80 grader. Samme opsætning som før.

Nu vurderer du fra siden: Ved hvilken vinkel ser kanterne stadig nogenlunde skarpe ud, uden kæmpe slask under? Mange printere klarer 45 grader pænt, 60 grader tåleligt og 70 grader grimt. Det vigtige for dig er at kende din grænse, ikke hvad andre viser på Reddit.

Hvis begge tests ser miserable ud, er det faktisk gode nyheder. Så er der meget at hente på få indstillinger.

Bridge-indstillinger: rækkefølgen der giver mening

Her er det, jeg ville skrue på i sliceren, i den rækkefølge jeg selv bruger. Vi holder os til Cura, OrcaSlicer og PrusaSlicer, fordi de tre dækker det meste.

1: Fart og accelerationen over broen

De fleste slicere har dedikerede bridging settings. Hvis ikke, kan du snyde ved at bruge lavere “top solid infill speed” eller lignende til bro-lag. Pointen er: broen skal være hurtig nok til at trække en spændt strimmel, men ikke så hurtig at det hele ryster.

Et godt startbud i PLA er:

Bridge speed omkring 25-35 mm/s. Bridge acceleration lavere end resten, f.eks. 500-800 mm/s². Hvis du i forvejen leger med højere hastigheder og input shaping, er det ekstra vigtigt at bridge-acceleration er sænket. Broer elsker ro.

2: Flow og bridge flow ratio

Næste skridt er at styre hvor tyk strengen bliver. De fleste slicere har en “bridge flow” eller “bridge extrusion multiplier”. Den regulerer hvor meget filament bro-lagene får i forhold til resten.

Min erfaring:

PLA: start omkring 80-90 % bridge flow. PETG: ofte endnu lavere, 70-85 %, fordi det hænger mere. For høj værdi giver bulede, tunge striber der hænger. For lav, så knækker strengen i midten.

Jeg plejer at ændre 5 %-point ad gangen, printe den samme lille bridge-test, og så gemme den bedste som reference. Ja, det betyder at du ender med en lille samling plastik-broer. Det er fint, velkommen i klubben.

3: Blæseren: fan speed til bridging

Part cooling er din bedste ven ved broer, bare ikke nødvendigvis ved resten af printet. Heldigvis kan sliceren skelne. Kig efter “bridge fan speed” eller lignende.

I PLA kan du ofte sætte bridge fan speed på 100 %, selv hvis du normalt kører på 60-70 %. Netop under bro-laget må det gerne fryse hurtigt, det er pointen. I PETG skal du passe lidt mere på. For meget blæser og for lav temperatur kan give dårlig lagbinding. Her vil jeg ofte holde bridge fan lidt lavere end PLA, f.eks. 60-80 %, og så kompensere med lavere bridge flow.

Hvis du kæmper generelt med køling, så er du måske klar til at kigge lidt mere på detaljerede slicer-indstillinger og eventuelle printede fan shrouds. Men start i softwaren.

4: Line width og antal tråde i broen

En sidste ting, mange overser, er selve bredden på strengen. Standard line width er typisk 0,4 mm for en 0,4 mm dyse, men du kan sagtens lege en smule.

Nogle oplever bedre bridging ved at sætte bridge line width højere, f.eks. 0,45-0,48 mm. Det giver en lidt tykkere, stærkere strimmel. Andre får bedre resultater med lidt smallere stringer, fordi de køler hurtigere.

Her er det virkelig test-print-land. Vælg én variabel ad gangen, print en 20-30 mm bro, og vurder. Det lyder langsomt, men hver test tager 10-15 minutter og sparer dig mange timers irritation senere.

Temperatur-tricket: kold bro, varm væg

En af de mere undervurderede ting er at bruge forskellig temperatur til forskellige lagtyper. Mange slicere giver dig mulighed for at sænke ekstrudertemperaturen specifikt for bridging.

Tanken er simpel: du vil gerne have stærke, godt bundne vægge, men når du laver en bro, vil du faktisk helst have, at plasten bliver hård så hurtigt som muligt.

Sådan finder du din bridging temperatur

Lad os sige, du har fundet en god generel temperatur til PLA, f.eks. 205 grader. Det er væg-temperaturen. Nu prøver du at sænke bridging temperatur med 5-10 grader i sliceren, så broerne måske printes ved 195-200 grader.

I PETG kan du bruge samme princip. Hvis du normalt kører dine stærke prints ved 235 grader, så prøv at sænke bridging temperatur til 220-225. Kombiner det med de tips jeg gennemgår i de syv PETG temperaturtricks, så undgår du det klassiske spindelvæv hen over alle hulrum.

For lav temperatur giver dårlig sammenhæng i strengen, så den kan knække midt i broen. For høj, og du får slask. Igen: små skridt, samme testmodel, og kig nedefra.

PLA vs PETG vs ASA: hvad kan du realistisk forvente?

Materialet betyder ret meget for bridging. Jeg har set folk slå sig selv oven i hovedet over en grim PETG bro, mens deres indstillinger faktisk var okay. Det var bare det forkerte forventningsniveau.

PLA: din venlige brobygger

PLA er stiv, køler hurtigt og er derfor kongen af bridging. Med en nogenlunde køler og lidt fornuftige settings kan du ofte få flotte broer op til 30-40 mm, og brugbare endnu længere, hvis du accepterer lidt hæng.

Overhangs i 60 grader kan ofte lade sig gøre uden de store problemer, især hvis du har rimelig blæser og ikke kører absurd varmt.

PETG: stærk, men klistrer for godt

PETG vil gerne hænge. Det er fedtet, det trækker tråde, og det elsker at sætte sig fast på dyse og alt andet. Hvis dit bridging 3D print i PETG ligner spindelvæv, så er du ikke alene. Jeg har selv dedikeret en hel artikel til det med titlen hvis dit PETG laver spindelvæv.

Realistisk set er 20-30 mm pæne broer i PETG fint, hvis du ikke tuner helt ekstremt. Overhangs over 60 grader bliver hurtigt grimme. Til gengæld får du stærkere dele. Så igen, det er kompromis.

ASA/ABS: lukket kabinet hjælper, men…

ASA og ABS kører ved højere temperaturer og ofte i lukket kabinet. Det giver mindre køling og langsommere afkøling af strengen. Ikke ligefrem drømmescenariet for bridging.

Hvis du skal printe funktionelle dele i ASA med broer, er det tit mest fornuftigt at acceptere supports under lange broer og så arbejde i stedet med gode supportstrategier og rimelig efterbehandling. At jage den perfekte 50 mm ASA bro uden supports kan hurtigt blive et tidsslugende projekt uden stor gevinst.

Når broen stadig hænger: hardware, fugt og vildfaren køling

Nogle gange har du skruet på alle de rigtige slicer-indstillinger, men broerne hænger stadig som kogt spaghetti. Så er det på tide at kigge væk fra skærmen.

Tjek dysen: er hullets størrelse stadig det du tror?

Hvis din dyse er slidt, er det eneste der er sikkert, at den ikke længere er 0,4 mm. En slidt messingdyse kan sagtens være 0,45-0,5 mm uden at det er synligt med det blotte øje. Det betyder alt for meget materiale, især på broer.

Hvis du har bøvl med bridging og generelt lidt uklar overflade, så skift dysen, før du skruer mere i sliceren. Jeg har skrevet mere om det i artiklen om, hvordan din dyse kan lyve for dig. Det er overraskende ofte problemet.

Fugtigt filament: den skjulte bro-dræber

Fugtigt PLA eller PETG sprutter, bobler og ændrer diameter en smule, mens du printer. Det ses tit bare som lidt grim overflade, men på broer bliver det virkelig tydeligt: ujævn trådtykkelse og små hulrum.

Hvis du hører små knitrende lyde fra dysen, når du printer, så er det altså ikke printeren der spiser popcorn. Det er vand, der damper ud. Tør filamentet, eller prøv en frisk rulle, før du vrider mere i slicer-indstillingerne.

Part cooling: blæseren skal ramme der hvor plasten er

Selv en god blæser gør ikke meget, hvis luftstrømmen mest rammer heater block og ikke broen. Print en lille fan-shroud test eller kig på din printer forfra, mens du kører et lille bro-print. Kan du se, at luftstrømmen faktisk rammer strengen? Eller ser det mest ud som om den køler dyse og ingenting?

En simpel, printet fan-duct der leder luften lige under dysen kan nogle gange fordoble hvor langt du kan lave pæne broer. Hvis du i forvejen er i gang med kalibrering og finjustering af resten af printeren, så er det oplagt at tage kølingen med i samme omgang.

Designgreb der gør supports næsten overflødige

Nu har vi talt meget om at redde broer og overhangs i sliceren. Men nogle af de største gevinster kommer faktisk i CAD, før modellen overhovedet rammer printeren.

45 graders reglen: giv lagen noget at stå på

Den simple regel: prøv at designe så meget som muligt, så vægge ikke hælder mere end 45 grader ud. Hvis du har et hulrum, så skrå det i stedet for at lave en skarp 90 graders underkant.

En kasse med låg kan f.eks. få en indvendig skrå kant, så låget ligger på en 45 graders hylde. I stedet for at printe en svævende flig, printer du en trappe opad. Langt pænere og stærkere.

Teardrop-huller i stedet for cirkler

Runde huller horisontalt er en klassiker. Printeren forsøger at brokke cirklen i toppen, og det bliver sjældent kønt uden supports. Hvis du i stedet laver et hul som en dråbe, altså fladt forneden og spidst foroven, så får du 45 graders vægge hele vejen op, og printeren hygger sig meget mere.

Det ser måske lidt anderledes ud visuelt, men mekanisk fungerer det fint til skruer, kabler og lignende. Og du sparer både tid og efterbehandling.

Chamfers i stedet for skarpe underkanter

Har du en skarp kant der hænger i luften, kan du ofte slippe afsted med bare at skære et chamfer (en skrå affasning) på 45 grader, i stedet for at den står helt vandret.

Det kan være indersiden af et kabinet, undersiden af en hylde eller en konsol. Alt hvor du ellers ville tænke “den her kant kræver supports”. En lille skrå kant kan fjerne behovet.

Hvornår du med ro i maven bør bruge supports

Selv med gode bridging settings, køling og kloge designvalg er der situationer, hvor du bare skal acceptere supports. Især hvis det er en vigtig funktionel del, noget kosmetisk synligt eller et materiale der nægter at samarbejde.

Jeg har sådan tre personlige tommelfingerregler:

Broer over 40-50 mm i PETG eller ASA får supports, hvis de skal holde til noget. Meget synlige undersider på print til andres øjne, f.eks. en lampe eller et beslag midt i stuen, får ofte lette, velindstillede supports. Komplekse geometrier hvor det vil tage længere tid at være kreativ i CAD end bare at bruge supports. Her er supports faktisk den hurtige løsning.

Når du bruge supports, er det værd at nørde lidt supporttyper og density, så du ikke straffer dig selv mere end nødvendigt. Jeg har en separat gennemgang i artiklen om supports uden tårer, hvor fokus er netop at gøre dem nemme at fjerne og skånsomme mod overfladen.

Hvad du kan gøre nu, mens printeren varmer op

Hvis du står og mangler et konkret næste skridt, så gør det her i rækkefølge:

Find en bridge-test og en overhang-test og print dem i dit standard-PLA. Notér hvilken længde og vinkel der er “acceptabel” lige nu. Skru ned for bridge speed, bridge acceleration og bridge flow, én ad gangen, mens du printer samme lille bro igen. Sænk bridging temperatur 5-10 grader og se, om det hjælper. Skift dyse, hvis det hele stadig hænger mystisk, og du ikke kan huske hvornår den sidst blev skiftet. Kig på dine mest irriterende supports i dine modeller og spørg: kan jeg tegne dem lidt om med 45 graders kanter, chamfers eller teardrop-huller?

Efter to-tre runder med korte testprints vil du opdage, at din printer pludselig kan mere, end du troede. Og du slipper for at stå en søndag formiddag og pille supports ud af et kabelhul med en kødnål. Det er win i min bog.
