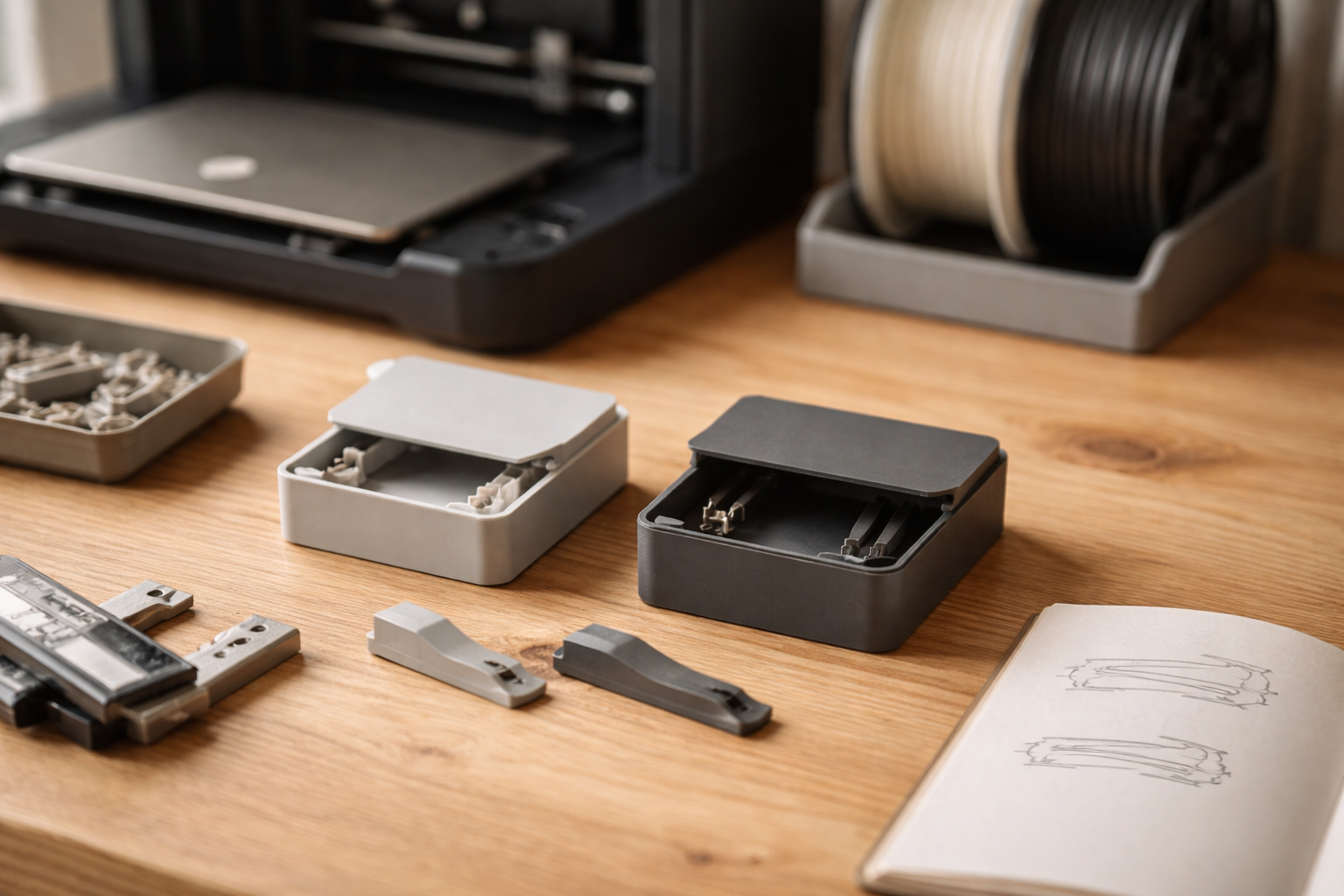

9 konkrete snap-fit tricks der gør dine 3D-printede klik-samlinger til en vane (ikke et lotteri)

Jeg kan stadig huske første gang jeg designede en lille elektronikboks med snap-fit låg. Jeg var SÅ stolt, indtil låget klikkede på for hårdt og jeg måtte frem med skruetrækkeren og ren vold for at få det af igen. To snaps knækkede, jeg bandede, og boksen røg direkte i skuffen med “lærerige fejl”.

Siden har jeg lavet ret mange klik-samlinger, både til små bokse, beslag og covers til alt mulig mærkeligt. Forskellen på før og nu er rimelig simpel: før gættede jeg, nu bruger jeg nogle faste tommelfingerregler. Dem får du her.

Snap-fit før vs efter du ved hvad du laver

For at give dig et overblik, får du lige en “før og efter”-tabel. Venstre side er klassisk “jeg prøver bare lige” snap fit 3D print. Højre side er når du designer med FDM-printerens virkelighed i baghovedet.

Resten af artiklen handler om at få dig over i højre kolonne. Uden du behøver læse en mekanikbog først.

1. Hvilke snap-fit typer giver mening til FDM?

Der findes mange eksotiske snap-typer, men til FDM i hobby-stuen giver tre slags mening i praksis.

Cantilever snap-fit: den klassiske bøje-tap

Cantilever er den du kender: en arm der sidder fast i den ene ende, bøjer ud og har et lille “hook” i spidsen. Perfekt til låg, clips, små beslag.

Fordele:

• Let at modellere
• Let at justere efter første test
• Virker godt i både PETG, ASA, nylon og delvist PLA

Ulemper:

• Knækker hurtigt hvis du gør den for kort og tyk
• Kan blive slap hvis du overdriver længden eller gør den for tynd

Det er den type vi kommer til at fokusere mest på, for den dækker 80 % af det, man laver i 3D design og modeller.

Annular snap-fit: klik rundt om noget

Annular er når en ring eller krave klikker rundt om en anden cylindrisk del. Tænk låg på plastdåser eller en ring der klikker ned i en rille.

Fordele:

• God til runde emner, fx rør, knapper, caps
• Fordeler belastningen hele vejen rundt

Ulemper:

• Lidt mere følsom overfor tolerancer
• Kan være sværere at få af igen uden værktøj

Living hinge og andre fleks-sjov

Living hinge er integrerede “hængsler”, typisk en tynd zone der kan bøje mange gange. FDM kan godt lave noget der ligner, men det er ikke helt samme niveau som sprøjtestøbte shampoo-låg.

Jeg bruger personligt kun living hinge til:

• Små låg der kun skal åbnes sjældent
• Prototyper og hurtige test

Hvis dit design kræver seriøst fleks og holdbarhed, ville jeg kigge mere i retning af TPU eller anden fleksibel filament, eller lave et hængsel med en separat metalstift i stedet.

2. Materialevalg: hvornår PLA er en fælde

PLA er dejligt til meget, men til snap fits er det lidt som at lave fjeder af hård glas-karamel. Det kan bøje lidt, men når det knækker, så knækker det bare.

Sådan tænker jeg materiale vs brugsscenarie

• PLA: ok til engangsklik, fx en boks der samles én gang og aldrig åbnes. Ikke god til gentagne klik.
• PETG: mit go-to til snap fits. Mere sejt, kan bøje igen og igen uden at knække så let.
• ASA/ABS: gode hvis delen skal tåle varme, udendørs eller lidt hårdere brug. Kræver mere styr på printmiljøet.
• Nylon: super fleksibelt og sejgt, men sværere at printe og kræver tør opbevaring.

Hvis du er i tvivl, og det er en funktionel del, så er PETG tit et godt kompromis. Hvis du ikke har styr på PETG endnu, så kig på artiklerne om temperaturtricks til PETG og det mere generelle “mit PETG laver spindelvæv”-problem.

Hvornår PLA stadig giver mening

Du kan godt bruge PLA til snap fits hvis:

• delsen er stor nok (tykke arme, bløde kurver, ikke micro-klips)
• den kun skal samles én gang, måske to
• temperaturen er lav (ikke i bil eller tæt på varme)

Men hvis du designer en klik-samling til en hverdagsdims, du vil åbne og lukke tit, så vil jeg mene, at PLA mest er til “for sjov prototype”. Til rigtige beslag har vi allerede talt om i en anden artikel, at du skal overveje om PLA overhovedet giver mening til belastede dele.

3. Grundmål til cantilever snap-fit: konkrete startværdier

Nu til det saftige: hvad skal du faktisk taste ind i CAD, så det ikke er ren gætteleg?

Tykkelse og længde på armen

Som udgangspunkt for en normal lille boks (snap arm bredde ca. 6-10 mm):

• Armtykkelse (t): 1,2 – 2,0 mm afhængig af materiale og størrelse
• Armlængde (L): 10 – 20 mm fra fast indspænding til hook

Du kan bruge en simpel tommelfingerregel:

• Små, fine snaps: t ≈ 1,2 – 1,5 mm, L ≈ 12 – 18 mm
• Større, kraftigere snaps: t ≈ 1,8 – 2,2 mm, L ≈ 18 – 25 mm

Tykkere arm = stivere og stærkere, men kræver højere kraft at bøje. Længere arm = blødere bøjning, mindre risiko for brud.

Hook/geometri i enden

Hooken er det der faktisk griber fat i modparten. Her er en god basic geometri:

• Hook-højde (h): 0,6 – 1,0 mm vertikal “låsning”
• Hook-længde (horisontal): 1,0 – 1,5 mm
• Indløbs-vinkel: 20 – 30 grader skrå flade der guider delen ind

Arbejdsdelen af hooken er faktisk den skrå flade. Det er den, der styrer, hvor meget armen skal bøje for at klikke på plads.

Chamfer og afrunding

Et par små ting der gør kæmpe forskel:

• Sæt en 0,5 – 1,0 mm chamfer på indløbskanten af modstykket
• Giv transitionszoner på armen en fillet-radius på 0,75 – 1,5 mm

Uden de her små detaljer får du meget mere “hak og stop” i samlingen, og stressen samler sig lige der, hvor armen møder basen.

4. Printorientering: stærk vs praktisk

Her kommer den klassiske FDM-fælde: printeren bygger i lag, og de lag holder ikke lige godt i alle retninger. Snap-arme er små bøjestrukturer, og hvis du vender dem forkert, flækker de lagvist ved første klik.

Stærk orientering til cantilever-snap

Ideelt vil du have filamentet og lagene til at ligge langs armen, ikke på tværs. Tænk det sådan her:

• Godt: Armen ligger ned på buildpladen, så der printes lag hen langs længden.
• Dårligt: Armen står op, så lagene er stablet ovenpå hinanden i bøjeregningen.

Hvis armen står op, vil snap’en typisk knække som om du flækker mille-feuille-kage i lag.

Kompromis i en rigtig del

Selvfølgelig er det ikke altid muligt at orientere kun efter snap-armen. Hele delen skal jo printes. Så du skal ofte vælge mellem:

• Færre supports og pænere underside
• Bedre styrke i snap-armen

Her vælger jeg næsten altid styrke i snap først. Pæne overflader kan du fikse lidt med efterbehandling. En knækket snap er bare… knækket. Og så er hele delen ligemeget.

5. Tolerancer og “ramp”: sådan får du et klik i stedet for en mur

Det klassiske problem: i CAD passer tingene perfekt. I virkeligheden er din printer lidt fedtet i hjørnerne, hullerne er for små, og pludselig skal du bruge Hulk-kraft for at samle det.

Spil/klaring mellem hook og modpart

Til FDM med en nogenlunde kalibreret printer plejer jeg at starte her:

• Side-til-side klaring: 0,15 – 0,25 mm på hver side
• Vertikal klaring (når delene er samlet): 0,1 – 0,2 mm

Det svarer til at lave modparten 0,3 – 0,5 mm bredere end hooken samlet set. Har du en mindre præcis printer, kan du gå op mod 0,3 mm per side.

Indløbs-ramp i stedet for kant mod kant

For at armen skal kunne bøje kontrolleret, skal delen have noget at glide op ad, ikke bare ramme en lodret mur.

Gør fx sådan:

• Sæt en 20 – 30 graders indløbsfacon på modparten
• Lad kontaktfladen være min. 0,5 – 0,8 mm lang

Det betyder, at når du presser delene sammen, glider hooken op ad rampen, armen bøjer, og falder så ned i låsepositionen, når højde-forskellen er passeret.

6. Stress-reducers: hvor knækker det typisk?

Hvis du har knækket en snap-arm før (eller fem), kender du det nok: den går fra “det føles lidt stramt” til “knæk” meget hurtigt. Bruddet sker næsten altid ved indspændingen eller ved en skarp kant.

Fillets og afrundinger de rigtige steder

Her er de steder jeg konsekvent afrunder:

• Overgangen fra arm til basen: fillet radius 1,0 – 2,0 mm
• Under hooken: lille radius 0,5 – 1,0 mm
• Eventuelle rektangulære udskæringer omkring armen

Det handler om at undgå “skarpe stresskoncentratorer”. Tænk på det som skarpe hjørner der råber “kom og knæk mig”.

Relief cuts: lad armen få plads at arbejde på

Du kan også hjælpe armen ved at give den et lille “hulrum” at bøje ind i. Det kan være:

• Et udsparings-hak lige bag hooken
• Et større hulrum under armen, så den ikke støder mod noget internt

Jo mere frit armen kan bøje, jo mindre risiko for at den presses ind mod en hård kant og laver micro-sprækker.

7. Tre små snap-fit teststykker du altid burde printe først

I stedet for at smide 6 timers print og 200 g PETG efter en hel boks, kan du teste dine cantilever snap fit dimensioner med tre små, hurtige geometrier. De tager 15-30 min hver og sparer dig for meget bande-energi.

Test 1: ren arm og hook

Lav en simpel lille blok, fx 40 x 15 x 8 mm, med en enkelt arm på siden:

• Armlængde: 15 mm
• Tykkelse: den værdi du vil teste (fx 1,5 mm)
• Hook: 0,8 mm højde, 1,2 mm længde

Print den i den orientering du regner med at bruge i den rigtige model. Bøj armen med fingrene:

• Bøjer den elastisk og går tilbage? Godt tegn.
• Kan du bøje den et par mm uden hvæse-lyd eller hvid stress-farve? Endnu bedre.

Test 2: arm + modpart med ramp

Næste test er en “mini klik-samling”:

• En base med arm (som før)
• En separat blok med et hul og en ramp, der matcher hooken

Her kan du lege med:

• Spil: 0,2 mm vs 0,3 mm vs 0,4 mm
• Indløbs-vinkel: 20 grader vs 30 grader

Print 2-3 varianter på samme plade og mærk forskel på klik-kraften. Så ved du, hvor på skalaen “for stram / for løs” din printer ligger.

Test 3: integrations-test i lille hjørne

Når du har styr på komfortzonen, laver du en lille “hjørne-del” af din rigtige model. Det kan fx være 1/4 af boksen eller et udsnit på 40 x 40 mm med samme vægtykkelse, hjørnegeometri og snap-position som det endelige design.

Det her er guld, fordi:

• Du tester hvordan snap’en opfører sig når resten af geometrien er med
• Du fanger fejl i vægtykkelse, clearance til indre dele og printorientering

Du behøver ikke gøre det hver gang, men når du laver et nyt snap-koncept, er det en virkelig hurtig måde at validere ideen på. Her passer det også godt ind i en workflow-tankegang om hurtig prototyping.

8. Typiske fejl og hvordan du redder dem

Lad os være ærlige: første version bliver sjældent perfekt. Så her er min lille fejltabel fra virkeligheden.

Problem: snap’en er alt for stram

Symptomer:

• Du skal bruge to hænder og grimme ansigtsudtryk for at klikke den sammen
• Delene sætter sig fast halvt på vej
• Du hører små knase-lyde ved klik

Typiske fixes:

• Øg side-klaring med 0,1 – 0,2 mm på hver side
• Forlæng armen med 2 – 3 mm
• Gør armen 0,2 mm tyndere
• Gør rampens vinkel lidt fladere (fra 30 til 20 grader)

Problem: snap’en er for løs

Symptomer:

• Delene klikker ikke rigtigt, de “læner sig bare ind”
• Låget kan vippes, selv når det er samlet
• Du kan trække delene fra hinanden uden modstand

Typiske fixes:

• Øg hook-højden med 0,2 – 0,3 mm
• Mindsk klaring med 0,1 mm på hver side
• Gør armen 0,2 mm tykkere eller 2 mm kortere

Problem: knækker ved første eller anden klik

Symptomer:

• Brud tæt på basen
• Hvid stress-farve ved overgangen inden den knækker
• Lagene splitter langs z-retningen

Typiske fixes:

• Skift materiale: PLA → PETG eller ASA
• Relorienter delen, så lagene ligger langs armen
• Giv fillets ved indspændingen (1 – 2 mm radius)
• Forlæng armen og/eller gør den en anelse tyndere

Hvis du generelt oplever, at dine dele ikke passer eller har meget variation, kan det være du skal have styr på kalibrering generelt. Der findes en god gennemgang af det i artiklen om hvorfor dele ikke passer sammen.

9. Sådan gør du snap fits til en fast del af dit design-værktøj

Snap fits føles meget “avancerede” første gang, men i virkeligheden er det bare nogle faste gentagelser du skal ind i. Tænk det som en lille tjekliste, hver gang du laver en ny klik-samling.

Min faste rutine i CAD

1. Vælg type: enkel cantilever eller annular? Ikke noget fancy til at starte med.
2. Vælg materiale: hvis det skal åbnes ofte, så væk fra PLA.
3. Sæt startdimensioner: armtykkelse, længde, hook, chamfer efter reglerne her.
4. Planlæg printorientering: giv armen de stærkeste lag.
5. Lav en lille test-geo og print den først.
6. Justér 0,1 – 0,2 mm ad gangen, ikke vilde hop.

Jo mere du gør det, jo mere ender du med dine egne “standard-profiler” for snap fits, på samme måde som du sikkert har dine favorit-slicer-profiler.

Hvad du kan gøre allerede i dag

Hvis du sidder med en boks, et cover eller et lille beslag i hovedet, der kunne bruge en klik-samling i stedet for skruer, så er her en konkret måde at starte:

• Vælg én enkel cantilever snap på hver side i stedet for mange små
• Brug PETG hvis du har det på hylden
• Start med arm: 1,6 mm tyk, 16 mm lang, hook 0,8 mm høj
• Giv 0,2 mm klaring per side og en pæn indløbs-chamfer
• Print en lille testblok med kun én snap, før du går all in

Når du først har haft den der fornemmelse af et klik der bare siger “tak, så sidder jeg her nu”, uden at noget knækker, så lover jeg dig, at du kommer til at bruge snap fits i ret mange projekter efterfølgende. Og det er lige præcis den slags ting der gør, at dine 3D-print begynder at føles mere som rigtige produkter og mindre som “bare en plastikdims fra stuen”.
